Описание Тахион БПЗУ-24

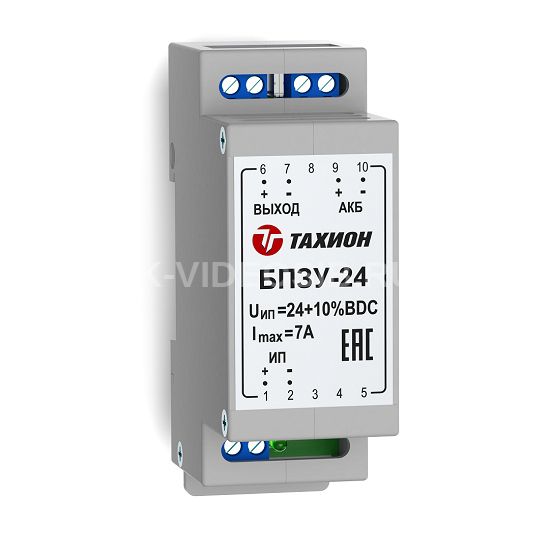

Блок переключения питания с зарядным устройством БПЗУ-24.

Блок переключения питания с зарядным устройством БПЗУ-24 предназначен для создания системы бесперебойного питания с использованием одной 12 В аккумуляторной батареи (АКБ), (или двух, подключенных последовательно*), и внешнего источника питания 24 В.

Изделие обеспечивает:

• питание нагрузки стабилизированным напряжением от источника питания 24 (в состав изделия не входит) при наличии напряжения в электрической сети 220 В AC;
• автоматический переход на резервное питание от одной (БПЗУ-12) или двух включенных последовательно АКБ (БПЗУ-24) при пропадании электрической сети;
• оптимальный заряд АКБ при наличии напряжения в электрической сети 220 В AC;
• защиту АКБ от глубокого разряда;
• защиту от короткого замыкания клемм АКБ;
• индикацию наличия входного, выходного напряжений и работы от АКБ.

Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

По способу защиты человека от поражения электрическим током изделие соответствует классу IIIпо ГОСТ 12.2.007.0-75.

Конструктивно изделие выполнено в пластмассовом корпусе с креплением на 35мм DIN-рейку.Степень защиты в соответствии с ГОСТ 14254 IP20.

* Для последовательного соединения необходимо использовать аккумуляторные батареи одинаковой емкости, одной модели и одной даты выпуска.

Габаритные размеры

Схема подключения

Технические характеристики Тахион БПЗУ-24

• Характеристика: БПЗУ-24
• Входное напряжение: 24±10% В DC
• Выходное напряжение (при работе от сети): 24±10% В DC
• Выходное напряжение (при работе от АКБ): 19,0÷27,0 В DC
• Напряжение отсечки АКБ от нагрузки: 19,0÷20,5 В DC
• Максимальный выходной ток: 5 А
• Ток заряда батареи: 1 А
• Тип АКБ: герметичные свинцово-кислотные необслуживаемые, напряжением 12 В
• Ёмкость АКБ: не более 9 А/ч
• Количество АКБ: 2 шт.
• Время прерывания при переключении на резервное питание**: 5÷15 мс
• Диапазон рабочих температур: -40°С ÷+60°С
• Сечение подключаемых проводов: не более 2,5 мм²
• Средняя наработка на отказ, не менее: 10 000 ч
• Средний срок службы, не менее: 8 лет
• Габаритные размеры: 89 х 58 х 35 мм
• Вес c упаковкой: не более 200 г
