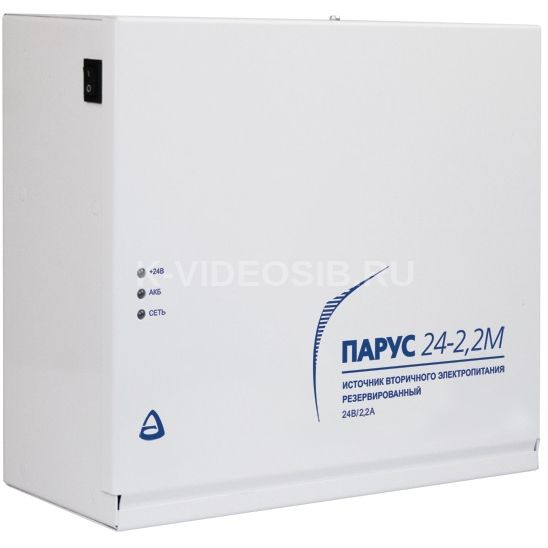

Описание Сибирский арсенал Парус 24-2,2М

Источник вторичного электропитания резервированный Сибирский арсенал Парус 24-2,2М предназначен для обеспечения непрерывной работы систем охранно-пожарной сигнализации, камер видеонаблюдения, электромеханических замков и других потребителей при номинальном напряжении 24 В постоянного тока.

Электропитание ИВЭПР осуществляется от сети переменного тока 50 Гц напряжением от 160 В до 250 В или от встроенного аккумулятора номинальной емкостью 7 Ач/12Ач и напряжением от 22,0 В до 26,0 В (два последовательно включенных аккумулятора по 12 В каждый).

ИВЭПР предназначен для установки внутри охраняемого объекта и рассчитан на круглосуточный режим работы. ИВЭПР обеспечивает автоматический переход на питание от аккумулятора при отсутствии напряжения сети.

Резервированный источник вторичного электропитания имеет на передней панели световые индикаторы: "СЕТЬ" индицирует наличие сетевого напряжения; "ВЫХОД" индицирует наличие выходного напряжения или наличие неисправности. На боковой панели расположен переключатель "Выход", предназначенный для включения/выключения выходного напряжения. При отключенном переключателе "Выход", индикатор "ВЫХОД" горит красным светом и выдаётся однотонный звуковой сигнал. Блокировка отключения выходного напряжения осуществляется замыканием джампера JP, установленного на плате.

При питании от сети или от аккумулятора и при срабатывании защиты от перегрузки отключается выход +24В, индикатор "ВЫХОД" загорится красным светом и выдаётся однотонный звуковой сигнал.

При питании от аккумулятора и при коротком замыкании выхода перегорает предохранитель FU2-3,15 А, загорается индикатор "ВЫХОД" красным цветом и выдается однотонный звуковой сигнал. Не допускается продолжительная работа ИВЭПР в режиме короткого замыкания или перегрузки. Заряд аккумулятора происходит в буферном режиме напряжением 27,4:27,8 В. При глубоком разряде АКБ выход +24В отключается, индикатор "ВЫХОД" загорается красным цветом и выдается однотонный звуковой сигнал. При установке в "Парус 24-2,2М (Парус-7М)" разряженного аккумулятора, индикатор "СЕТЬ" горит желтым цветом, пока аккумулятор не будет заряжен.

Особенности

• Металлический корпус;
• ИВЭПР работоспособен при пониженном питании от сети переменного тока 50 Гц до 160 В при сохранении технических характеристик;
• возможность работы с перегрузкой по току и емкостной нагрузкой до 8000 мкФ;
• защита от «переполюсовки» и глубокого разряда аккумулятора;
• КПД источника при номинальной нагрузке при питании от сети в диапазоне от 160 до 250 В не менее 85 %;
• подача звукового сигнала при коротком замыкании или перегрузки при питании от сети 220 В или от встроенного аккумулятора;
• электронная защита выхода от короткого замыкания.

Технические характеристики Сибирский арсенал Парус 24-2,2М

• Постоянное выходное напряжение при наличии сети: 26,0 — 28,0 В;
• Постоянное выходное напряжение при отсутствии сети: 20,0 — 26,0 В;
• Величина напряжения пульсаций, не более: 60 мВ;
• Мощность, потребляемая от сети переменного тока во всех режимах, не более: 95 ВА;
• Максимальный выходной ток, не более: 2,2А;
• Допустимая перегрузка по току при питании от сети 220В длительностью до 2 мин. при заряженном аккумуляторе, не более: 3,0 А;
• Напряжение срабатывания защиты от глубокого разряда аккумулятора: 21,0 ± 0,8 В;
• Максимальное коммутируемое напряжение / ток по выходу «НСП»: 72В / 50мА;
• Диапазон рабочих температур: -10…+40°С;
• Относительная влажность воздуха при температуре +35 °С, не более: 95%;
• Средняя наработка на отказ прибора, не менее: 40 000 ч;
• Вес: 5 кг;
• Габаритные размеры: 280х250х115 мм;
• Срок службы, не менее: 10 лет;
