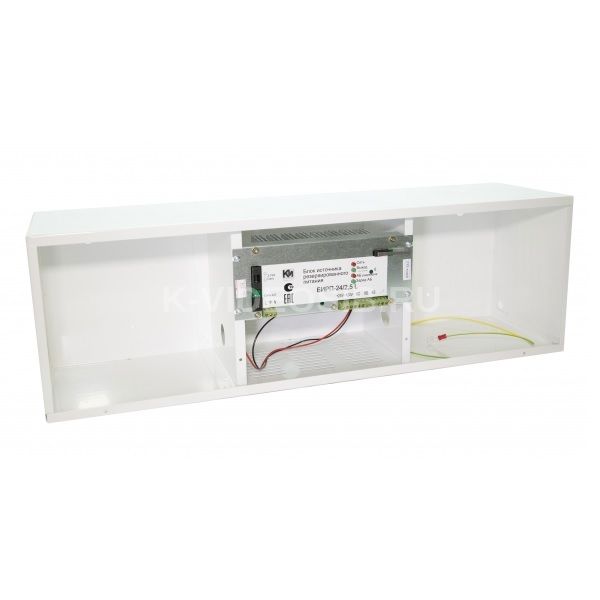

Описание БИРП-24/2,5 L

БИРП-24/2,5 L - стабилизатор канала нагрузки БИРП-24/2,5L обеспечивает выходную мощность до 60 Вт в сетевом диапазоне от 150 до 265В благодаря применению импульсного ШИМ преобразователя. БИРП с расширенным комплексом защит обеспечивает стабильное выходное напряжение 24 В и защищает нагрузку от импульсов и всплесков сетевого напряжения, а также от превышения выходного напряжения.

Также БИРП обеспечивает выдачу информационных диагностических сообщений с помощью световых индикаторов и имеет информационные выходы для передачи информации во внешние цепи: «Контроль Сети (КС)», «Контроль батареи (КБ)», «Контроль выхода (КВ)» и Датчик вскрытия корпуса («Тампер»).

При отключении сетевого напряжения БИРП-24/2,5L обеспечивает питание нагрузки от резервного источника электропитания – аккумуляторной батареи (в комплект не входит). Продолжительность автономной работы от аккумуляторной батареи при номинальной выходной мощности составляет 16 часов.

Независимый канал заряда мощностью до 15 Вт, благодаря наличию интелектуальной системы, обеспечивает восстановление ресурса аккумуляторной батареи за 90 часов.

Преимущества

• Увеличенное время автономной работы

• 4 информационных выхода
• Индикация заряда и разряда АБ
• Автоматическая защита от перегрузки и от короткого замыкания
• Защита от неправильного подключения АБ (переполюсовка)
• Защита АБ от глубокого разряда
• Защита от превышения выходного напряжения
• Сетевой выключатель.

Технические характеристики БИРП-24/2,5 L

• Напряжение на выходе канала нагрузки, В (при работе от основного источника) 24±2%

• Напряжение на выходе канала нагрузки, В (при работе от резервного источника) 20,0-24,0
• Номинальный ток нагрузки, А 2,5
• Максимальный кратковременный ток нагрузки, А (180 сек.) 3,0
• Пульсация выходного напряжения, мВ 60
• Диапазон допустимых отклонений сетевого напряжения, В 150-265
• Потребляемая мощность при номинальных выходных параметрах, Вт, не более 110
• Емкость устанавливаемой АБ, Ач (в комплект не входит) 40 (40+40 последовательно)
• Время работы в резерве при номинальной нагрузке, ч 16
• Время полного восстановления ресурса АБ, ч 27,0
• Напряжение защитного отключения АБ, В 20,0-22,0
• Параметры выходов «КС», «КБ», «КВ» «оптореле», 60 В, 100 мА макс.
• Помехоустойчивость (по ГОСТ Р 53325-2012) 2-я степень жесткости
• Степень защиты оболочкой по ГОСТ 14254-96 IP 30
• Габариты, мм 654 х 210 х 175
• Масса (без АБ), кг 7.
