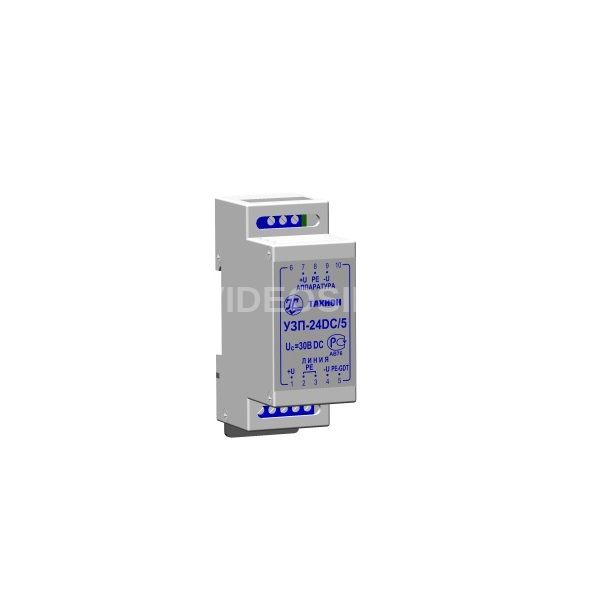

Описание Тахион УЗП-24DC/5

Устройство защиты Тахион УЗП-24DC/5 предназначено для защиты цепей вторичных источников питания распределительных сетей аппаратуры промышленной автоматизации, систем сигнализации и др. от импульсных перенапряжений (грозовых, элек-тростатических разрядов и др.). Устанавливается на границе 1 ÷ 2 зон молниезащиты и выше (в соответствии с МЭК 61312-1).

Технические характеристики Тахион УЗП-24DC/5

• Номинальное рабочее напряжение Un 24 В DC
• Макс. длительное рабочее напряжение Uc 30 В DC
• Номинальный рабочий ток 5 А
• Номинальный ток разряда In (8/20 мкс) 2,5 кА
• Суммарный импульсный ток (8/20 мкс) 5 кА
• Уровень напряжения защиты UP при In, не более:
• Линия – линия: (+U) относительно (-U) 60 В
• Линия – земля: (+U, -U) относительно (PE) 60 В
• Линия – земля: (+U, -U, PE) относительно (PE-GDT) 600 В
• Время срабатывания tA, не более 10 нс / 100 нс
• Вносим. cопротивление на цепь, не более 0,2 Ом
• Вносимая индуктивность на цепь 20 мкГн
• Диапазон рабочих температур - 55°С - +85°С
• Габаритные размеры 89 х 58 х 35 мм
• Вес в упаковке 90 г
