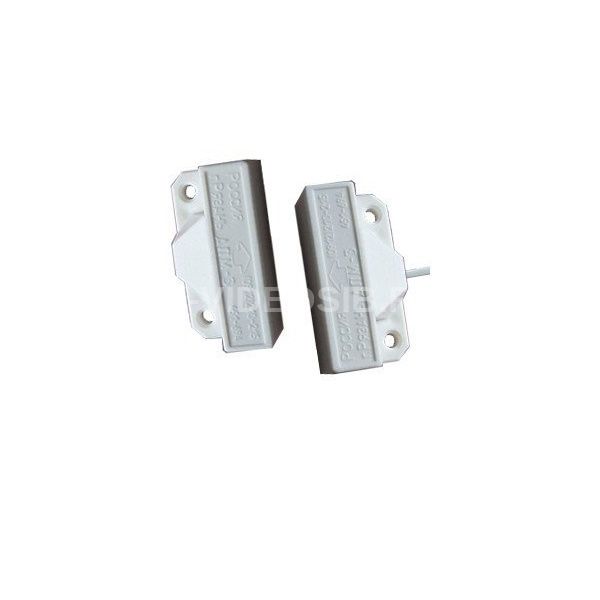

Описание Магнито-контакт ДПМ-3 исп.04

Датчики положения магнитогерконовые ДПМ-3, предназначены для блокировки ворот, железнодорожных контейнеров, ангаров, дверей вагонов рефрижераторов, лифтов и других конструктивных элементов зданий и сооружений из магнитопроводных материалов (сталь, чугун, оцинкованное железо и т.д.) и немагнитопроводных материалов , на открывание или смещение с выдачей дискретного сигнала путем размыкания сухого контакта геркона, а также в системах автоматики различных устройств. Конструктивное исполнение двухблочный. Датчики изготавливают 8 видов исполнения:

• ДПМ-3 исп.00. ПАШК. 425119.021-00
• ДПМ-3 исп.01. ПАШК. 425119.021-01
• ДПМ-3 исп.02. ПАШК. 425119.021-02
• ДПМ-3 исп.03. ПАШК. 425119.021-03
• ДПМ-3 исп.04. ПАШК. 425119.021-04
• ДПМ-3 исп.05. ПАШК. 425119.021-05
• ДПМ-3 исп.06. ПАШК. 425119.021-06
• ДПМ-3 исп.07. ПАШК. 425119.021-07

• Особенность конструкции: вывод
• Тип применяемого геркона: нормально разомкнутый
• Диапазон рабочих температур (°С): От минус 50 до +50
• Обозначение исполнения: ПАШК. 425119.021-04
• Длина выводов, мм. Тип вывода: 700*xметаллорукавxКСПВГ 2x0,2, Ø 3.8 мм * По согласованию с потребителем могут изготавливаться датчики с длиной вывода датчика отличающиеся от указанной в таблице, что оговаривается в договоре на поставку. Контакты датчика при работе на металлических поверхностях находятся в замкнутом (переключенном) состоянии при расположении магнита и датчика: на расстоянии 30 мм и менее (для изделий видов исполнения 00, 01, 04), на расстоянии 25 мм и менее (для изделий видов исполнения 02, 03, 05), и в разомкнутом (непереключенном) состоянии на расстоянии 70 мм и более. По согласованию с заказчиком могут изготавливаться датчики с увеличенными расстояниями срабатывания (40 мм для изделий видов исполнения 00, 01, 04 и 35 мм для изделий видов исполнения 02, 03, 05), при заказе эти датчики должны маркироваться буквой «У». Пример условного обозначения датчика: ДАТЧИК ДПМ-3 исп.04 У ПАШК. 425119.021-02 ТУ.
