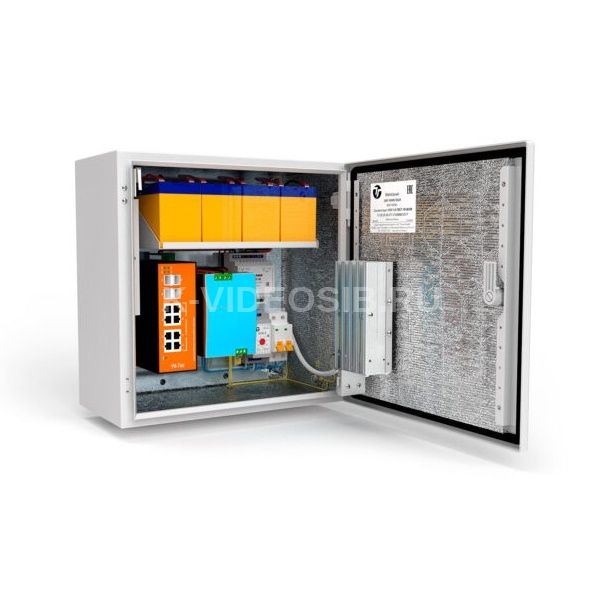

Описание Тахион ВУК-38У-РоЕ+ Р2

Всепогодный узел коммутации ВУК-38У-РоЕ+ Р2 предназначен для обеспечения работы от 1-й до 8-и IP-видеокамер с питанием по технологии РоЕ/PoE+, организации группового канала передачи данных по волоконно-оптической сети, а также поддержания заданного температурного режима при эксплуатации задействованного оборудования. Изделие оборудовано

• блоком управления климатом (БУК-5), предназначенным для управление обогревом;
• обогревателем термошкафов ОТШ-60, оборудованным встроенным биметаллическим выключателем, ограничивающим температуру поверхности радиатора до +90 °С;
• комплектом бесперебойного питания (КБП-48/8 (7,2 А ч));
• тамперным контактом для сигнализации о несанкционированном доступе.

Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017. По способу защиты человека от поражения электрическим током изделие соответствует классу I по ГОСТ 12.2.007.0-75. Климатическое исполнение изделия соответствует УХЛ1, 5 ГОСТ 15150-69. Степень защиты IP 66. Состав изделия:

1. Шкаф 380х380х210мм	1шт.
2. Монтажная панель	1шт.
3. Тамперный контакт (S2)	1шт.
4. Выключатель автоматический ВА47-29 2P6A/4,5кА хар-ка С "TDM" (S1)	1шт.
5. Блок управления климатом (БУК-5)	1шт.
6. Обогреватель (ОТШ-60)	1шт.
7. Комплект бесперебойного питания КБП- 7,2А·ч	1шт.
8. Управляемый коммутатор Wi-Tek Wi-PMS312GF-I 8 Eth+4 SFP	1шт.
9. Оптический кросс W4 (или аналогичный) с адаптерами SC-SC (4 шт)	1шт.
10. Шина заземления (Ш1)	1шт.
11. Аккумуляторы DTM 1207 или аналоги (поставляются в отдельной упаковке)	4шт.
12. Гермоввод PBA9-08, Ø кабеля 4,5-8 мм	4шт.
13. Гермоввод PBA11-10, Ø кабеля 6-10 мм	2шт.
14. Гермоввод PBA13,5-11, Ø кабеля 7-12 мм	2шт.

Схема подключения:

Технические характеристики Тахион ВУК-38У-РоЕ+ Р2

• Питание изделия:
  • – напряжение питания: 220 В AC, 50 Гц
  • – максимальный ток нагрузки: 6 А
• Обогрев:
  • – напряжение питания: 220 В AC, 50 Гц
  • – потребляемая мощность: 60 Вт
• Диапазон рабочих температур: – 60 °С ÷ +50 °С
• Интерфейсы:
  • – порт 10/100/1000 Base-T RJ-45 PoE+: 8 шт.
  • – порт 1000 Base-X SFP: 4 шт.
• Питание подключаемых видеокамер/устройств: PoE/PoE
• Максимальная мощность, подключаемых видеокамер/устройств, не более:
  • – по стандарту PoE IEEE 802.3af: 8х15 Вт
  • – по стандарту PoE IEEE 802.3at: 8х30 Вт
  • – общий бюджет PoE: 240 Вт
• Максимальная потребляемая мощность: 310 Вт
• Характеристики КБП- 7,2 А ч:
  • – номинальное выходное напряжение: 48÷55 В DC
  • – напряжение отсечки аккумуляторных батарей (АКБ) от нагрузки: 38÷41 В DC
  • – максимальный ток нагрузки: 8 А
  • – ёмкость АКБ: 7,2 А ч
• Материалы и поверхности изделия:
  • – корпус (дверь): листовая сталь 1,25 (1,5) мм, грунтовка, порошковое покрытие
  • – панель монтажная: листовая сталь 2 мм, оцинкованная
• Габаритные размеры (без гермовводов) ШхВхГ: 380х380х210 мм
• Вес c упаковкой: 18 кг
