Описание 3V Model R(a)

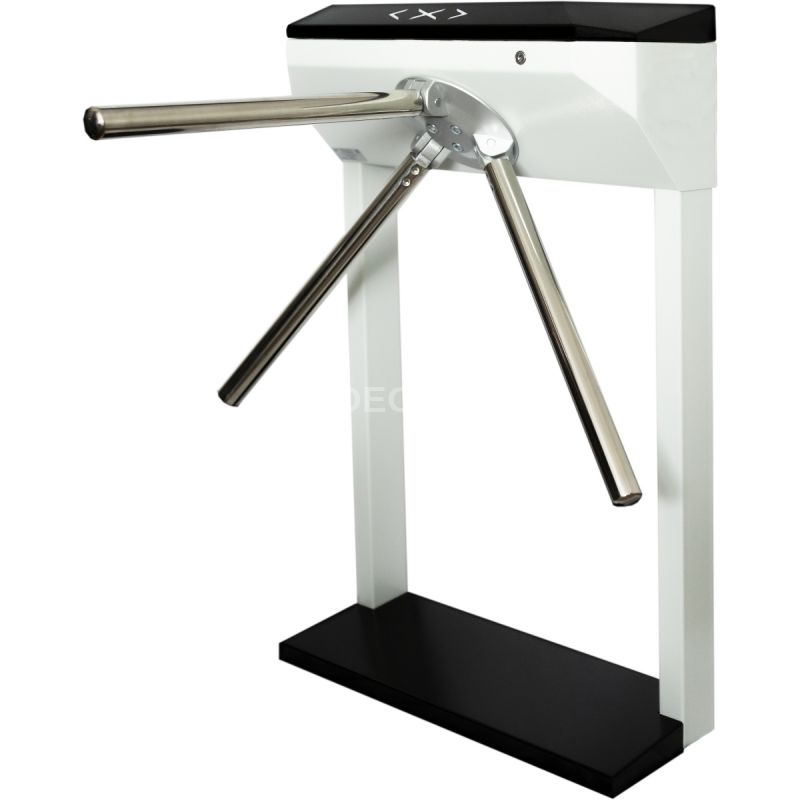

Турникет-трипод 3V Model R(a) (планки в комплекте)

Стоечный электромеханический турникет-трипод 3V Model R(A) является новинкой в линейке оборудования 3V.

Турникет-трипод 3V Model R(A) отлично подойдет для образовательных учреждений, проходных на объектах, где автоматические планки «Антипаника» необходимы по техзаданию или желанию клиента.

Данный турникет может быть оснащен встроенными считывателями карт формата Em-Marine или Mifare и сетевым контроллером SIGUR ( Model R(a)(SIGUR EM) и Model R(a)(SIGUR MF)).

Модель с горизонтальной верхней крышкой, предназначенной для установки доп. оборудования.

	автоматические планки "Антипаника"
	напряжение питания 12В
	плавный довод преграждающих планок
	пропускная способность в режиме свободного 60 чел./мин, однократного - 30 чел./мин
	температурный диапазон от +1°C до +55°C
	светодиодная индикация в пульте управления
	светофорные светодиоды Cree
	полимерная покраска

Отличительная особенность 3V Model R(a) – это встроенный электромагнит, обеспечивающий быстрое складывание преграждающей планки для организации прохода или пути эвакуации. Расширенный корпус на двух опорах, что позволяет формировать монолитную преграду при установке таких турникетов в линию. Широкая горизонтальная поверхность крышки турникета позволяет устанавливать любое дополнительное оборудование (алкотестеры, видеокамеры и т.д.). Преграждающие планки из нержавеющей стали в данной модели являются частью турели турникета и идут в комплекте.

Пропуск людей осуществляется оператором путём нажатия кнопки на пульте управления. С помощью пульта управления турникет может быть открыт на разовый, многократный (свободный) проход, а также может быть заблокирован. При отключении питания или зажатии кнопки «стоп» на пульте в течение 3 секунд преграждающая планка автоматически складывается. Возврат планки в рабочий режим осуществляется вручную. Проход сопровождается световым сигналом индикаторов, расположенных на лицевой панели турникета, и звуковым сигналом зуммера, расположенного в пульте управления.

Плата управления турникетом позволяет интегрировать турникет в любую систему контроля и управления доступом (СКУД) различных производителей без дополнительных адаптеров. Плата управления оснащена входом подключения к пожарной сигнализации.

Механизм турникета обладает функцией «механическая память», которая позволяет предотвратить блокировку механизма при внешнем воздействии на преграждающую планку. После снятия давления на преграждающую планку турникет автоматически открывается без повторной подачи управляющих сигналов на микродвигатели. Наличие данной функции уменьшает износ механизма блокировки и микродвигателей и существенно снижает энергопотребление турникета. Механизм поворота преграждающих планок оснащен гидравлическим демпфером, позволяющим плавно доводить преграждающие планки в исходное положение.

Комплектация

1. Турникет - 1 шт.
2. Планки автоматические "Антипаника" - 1 компл.
3. Проводной пульт с кабелем, 6 метров - 1 шт.
4. Кабель питания, 6 метров - 1 шт.
5. Ключи открытия корпуса - 2 шт.
6. Паспорт изделия - 1 шт.
7. Упаковка - 1 шт.

Обратите внимание:

• комплект преграждающих планок из прочной нержавеющей стали «Антипаника» в комплекте
• рекомендуемый блок питания 12В/2А с аккумулятором 7А*ч приобретается отдельно.

Технические характеристики 3V Model R(a)

• Тип турникета: турникет-трипод стоечный электромеханический
• Диаметр и материал преграждающих планок: приобретаются отдельно, 38 мм, нержавеющая сталь
• Габаритные размеры турникета без установленных преграждающих планок, ДхШхВ: 242х634х1071 мм
• Габаритные размеры турникета с установленными преграждающими планками «Стандарт», ДхШхВ: 701х718х1071 мм
• Габаритные размеры турникета с установленными преграждающими планками «Антипаника», ДхШхВ: 731х758х1071 мм
• Масса турникета: нетто - 43,5 кг, брутто - 49 кг
• Напряжение питания турникета: 12 ± 1,2 В
• Максимально потребляемый ток: 0,5 А
• Количество направлений прохода: 2
• Довод преграждающих планок: плавный, за счет демпфера
• Пропускная способность в режиме свободного прохода: 60 чел./мин
• Пропускная способность в режиме однократного прохода: 30 чел./мин
• Механизм: гальвано-цинковое покрытие металлических частей механизма
• Температурный диапазон эксплуатации: +1°C до +50°C
• Покрытие корпуса: полимерное
• Особенности: светофорные диоды Cree на передней панели, зуммер в пульте, защита от блокировки при нажатии на планку
• Наработка на отказ, не менее: 4 600 000 циклов
• Срок эксплуатации: 8 лет
• Гарантийный срок эксплуатации: 36 мес.

Для расчета доставки и транспортных затрат:

• турникет и комплектация пакуются в коробку из сотового картона с усиленными гранями (1 место);
• вес нетто - 42 кг, брутто - 47,5 кг
• размеры коробки: 1145х450х340 мм.

Габаритные размеры:
