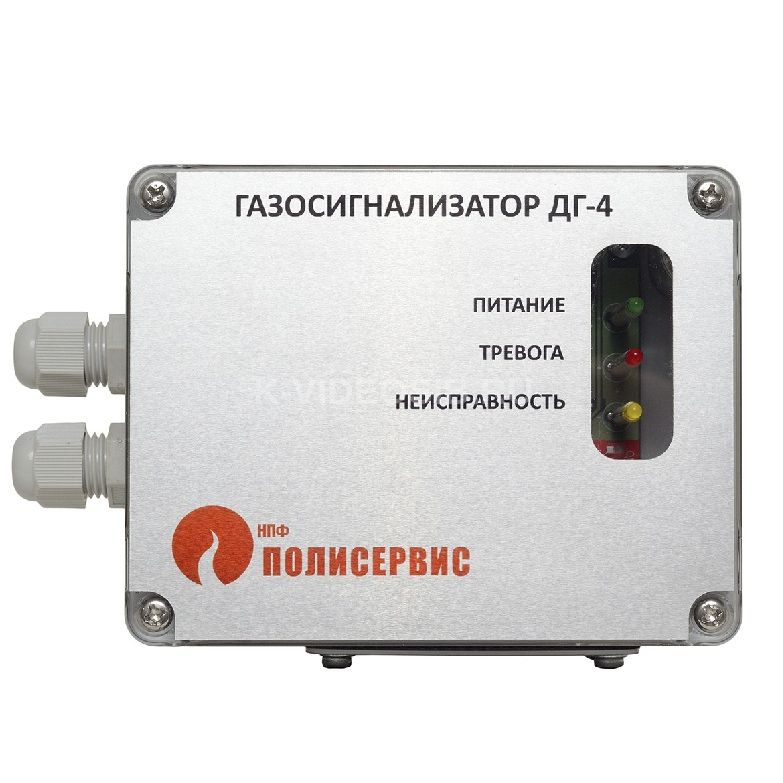

Описание Полисервис ДГ-4-УПМ

ДГ-4-УПМ совмещенный сигнализатор взрывоопасных газов (пропан, метан и угарного газа)

• Промышленное исполнение
• Устойчивость к пониженным температурам
• Защита от пыли и влаги IP65
• Ударопрочный корпус
• Автоматическая самодиагностика сенсора
• Интерфейс RS-485 и выход "Токовая петля 4-20мА"

Предназначен для автоматического непрерывного контроля объемной доли газа и выдачи сигнализации при превышении довзрывоопасных концентраций метана (CH4) и пропана (C3H8), а также предельно допустимых концентраций монооксида углерода (СО) в жилых, бытовых, складских и других невзрывоопасных помещениях, оборудованных газогорелочными устройствами, а также на автомобильных парковках и в туннелях.

Интерфейс RS-485 позволяет:

• передать температуру в зоне сигнализатора;
• передать напряжение питания сигнализатора;
• настроить пороги срабатывания;
• произвести калибровку датчиков;
• контролировать концентрацию в заданном диапазоне;
• подключить на одну линию до 64 сигнализаторов;
• максимальная протяженность линии связи 1200 м

Технические характеристики Полисервис ДГ-4-УПМ

• Типы используемых сенсоров Электрохимический; Термокаталитический

• Пороги срабатывания по метану/пропану (CH4/C3H8) 10% НКПР и 40% НКПР
• Пороги срабатывания по угарному газу (CO) 50 ppm и 100 ppm
• Пределы допускаемой абсолютной погрешности при определении порога срабатывания ± 5% НКПР ± 10 ppm
• Напряжение питания постоянного тока от 11 В до 30 В
• Ток потребления при напряжении питания 11 В не более 60 мА для ДГ-4-У; не более 120 мА для ДГ-4-ПМ и ДГ-4-УПМ
• Время срабатывания аварийной сигнализации после изменения содержания определяемого компонента на входе сигнализатора, не более по каналу CH4 и C3H8 – 10 секунд; по каналу CO – 50 секунд
• Среднее время наработки на отказ сигнализаторов в дежурном режиме, не менее 15 000 часов
• Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254 Ip65
• Средний срок службы, не менее 5 лет
• Масса сигнализатора, не более 0,3 кг

Параметры реле «Порог 1» и «Порог 2»

• Максимальный коммутируемый ток 3 А
• Максимальное коммутируемое напряжение переменного тока 240 В
• Максимальное коммутируемое напряжение постоянного тока 60 В
• Сопротивление разомкнутого ключа, не менее 10 мОм
• Сопротивление замкнутого ключа, не более 0,1 Ом
• Параметры интерфейса RS-485 (протокол ModBus RTU)
• Максимальное количество 64
• Максимальная протяженность линии связи 1200 м

Параметры окружающей среды

• Повышенная температура окружающей среды +50 ºC
• Пониженная температура окружающей среды -40 ºC
• Повышенная относительная влажность воздуха 95% при температуре 40 ºC
