Эридан ЭКРАН-С-К4-230VAC
Описание Эридан ЭКРАН-С-К4-230VAC

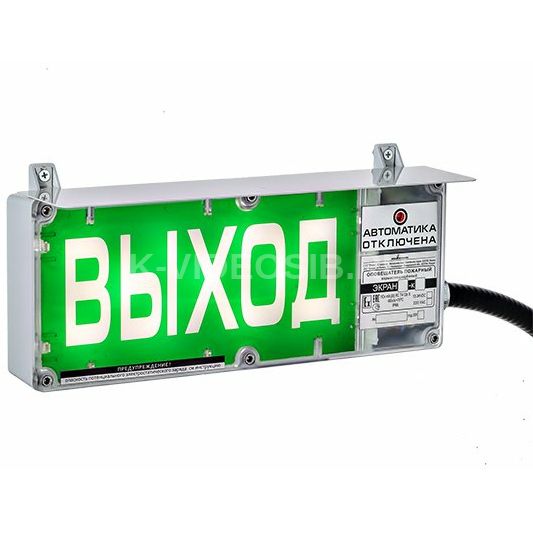

Эридан ЭКРАН-С-К4-230VAC - световой оповещатель с мигающим режимом работы или с постоянным свечением табло.
Особенности модели:
- Световой оповещатель с мигающим режимом работы или с постоянным свечением табло
- Взрывазащита: 1Ex mb [ib] IIC T4 Gb Х
- C дополнительной светозвуковой секцией
- Напряжение питания: 230В
ЭКРАН (табло) Оповещатель пожарный взрывозащищенный
Взрывозащищенный оповещатель ЭКРАН (табло)
Модификации:
- ЭКРАН-С3 - светозвуковой оповещатель с мигающим режимом работы или с постоянным свечением табло со звуковым давлением не менее 100 дБ/м
- ЭКРАН-С - световой оповещатель с мигающим режимом работы или с постоянным свечением табло
- ЭКРАН-СУ - световой эвакуационный указатель с постоянным свечением табло
Дополнительные секции оповещателя табло ЭКРАН:
- Световой оповещатель «ЭКРАН-С», эвакуационный светоуказатель «ЭКРАН-СУ» и светозвуковой оповещатель «ЭКРАН-С3» с обозначение К1 - поставляются без дополнительных секций
- Выпускаются оповещатели «ЭКРАН-С», «ЭКРАН-СУ» и «ЭКРАН-С3» с дополнительной свето-информационной секцией (обозначение К2) с надписью «АВТОМАТИКА ОТКЛЮЧЕНА» (по умолчанию) или другой по заявке
- Новинка! Оповещатели «ЭКРАН-С», «ЭКРАН-СУ» могут выпускаться с дополнительной звуковой (обозначение К3) и светозвуковой (обозначение К4) секцией с надписью «АВТОМАТИКА ОТКЛЮЧЕНА» (по умолчанию) или другой по заявке
Отличительные особенности оповещателя табло ЭКРАН:
- низкое токопотребление - от 70 мА (при режиме "пониженного потребления")
- напряжение питания 12-24 В или 100-240 В
- эксплуатация в жестких климатических условиях - вид климатического исполнения У-1 от -60...+75 °C
- контроль цепи питания на обрыв и короткое замыкание (только при питании 12-24 В)
- высококонтрастные надписи табло «ЭКРАН-С», «ЭКРАН-СУ» и «ЭКРАН-С3»
- подключение в адресные системы пожарной сигнализации (при подключении к адресным меткам или расширителям)
- при подключении оповещателей «ЭКРАН» не требуется искробезопасных шлейфов
- для ЭКРАН-С3 возможно изменение характера звучания — 2 режима: "тон 1", "тон 2"
Комплектация оповещателей и указателей "ЭКРАН" дополнительной секцией:
№ комплекта | состав комплекта | обозначение комплекта | |
К1 | Оповещатель без доп. секции | ЭКРАН-С (СУ), ЭКРАН-СЗ | |
К2 | Оповещатель с доп. световой секцией | ЭКРАН-С (СУ), ЭКРАН-СЗ | |
К3 | Оповещатель с доп. звуковой секцией | ЭКРАН-С (СУ), ЭКРАН-СЗ | |
К4 | Оповещатель с доп. светозвуковой секцией | ЭКРАН-С (СУ), ЭКРАН-СЗ |
Удлинение металлорукава и кабеля:
В стандартной комплектации оповещатели и указатели ЭКРАН поставляются с выведенным кабелем в металлорукаве длиной 1,5 метра. При необходимости, длина кабеля и металлорукава может быть изменина от 1,5 до 30 метров. В заявке укажите длину кабеля (L каб.) и длину металлорукава (L м.р.).
Планка крепления АК-4Э:
![]() ![]() |
Наличие козырька:
Оповещатель и указатель ЭКРАН в стандартной комплектации поставляются без козырька, по запросу комплектуется козырьком. При необходимости, в заявке укажите: "с козырьком".
Технические характеристики Эридан ЭКРАН-С-К4-230VAC
маркировка взрывозащиты для взрывоопасных газовых сред | 1Ex mb [ib] IIC T4 Gb Х |
маркировка взрывозащиты для взрывоопасных пылевых сред | Ex mb [ib] IIIC T130°C Db X |
cтепень защиты оболочки | IP66 |
условия эксплуатации, °С | от -60...+75 °C |
тип звукового сигнала | сирена |
уровень звукового давления развиваемый на расстоянии (1,00±0,05) м, не менее, дБ | 100 |
напряжение питания, В | 12-28 / 100-245 |
габаритные размеры, не более, мм | 390х170х60 |
масса, не более, кг | 2,5 |
срок службы, не менее, лет | 10 |
гарантийный срок, лет | 5 |
Максимальный потребляемый оповещателем ЭКРАН ток, мА* (потребление основной секции):
Напряжение питания, В | Режим свечения | ЭКРАН-С/СУ | ЭКРАН-СЗ | ||
Желтого и красного свечения | Белого свечения | Желтого и красного свечения | Белого свечения | ||
12 | Ярко | 180 | 150 | 190 | 170 |
ПП | 110 | 95 | 120 | 110 | |
24 | Ярко | 110 | 100 | 110 | 100 |
ПП | 75 | 70 | 80 | 75 | |
230 | Ярко | 20 | 20 | 20 | 20 |
ПП | 15 | 15 | 15 | 15 |
Максимальный потребляемый оповещателем ЭКРАН ток, мА* (потребление основной секции):
Напряжение питания, В | Доп. секция К2 (световая) | Доп. секция К3 (звуковая) | Доп. секция К4 (светозвуковая) |
12 | 40 | 45 | 55 |
24 | 45 | 50 | 55 |
230 | 5 | 5 | 5 |
