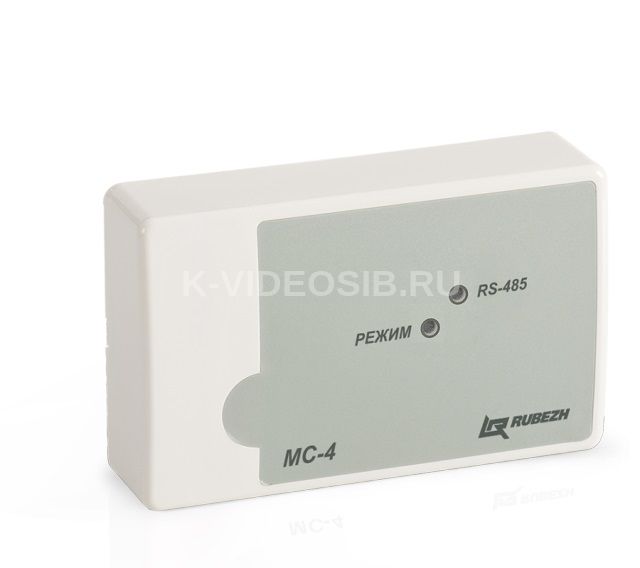

Описание Рубеж МС-4(прот. R3)

Модуль сопряжения МС-4 представляет собой цифровое электронное устройство, предназначенное для передачи сообщений в формате Contact-ID от адресной системы тм РУБЕЖ на передатчик NV2050, входящий в состав системы передачи извещений по GSM каналу Navigard, а так же интеграции с объектовой панелью «Союз-GSM» C.Nord (GSM / Ethernet). Модуль сопряжения МС-4 предназначен для интеграции адресной системы тм Рубеж с системой передачи извещений по GSM каналам Navigard, а так же с объектовой панелью «Союз-GSM» C.Nord (GSM / Ethernet). Модуль сопряжения МС-4 осуществляет сбор событий адресных приемно-контрольных приборов тм Рубеж и доставку их до объектовых панелей Navigard и C.Nord. Подключение оборудования Navigard: Выход приемно-контрольного прибора адресной системы тм Рубеж подключается к входу модуля сопряжения МС-4 по интерфейсу RS-485. Модуль сопряжения МС-4 преобразует полученные данные от ППКП тм РУБЕЖ и передает их передатчику NV2050, который, в свою очередь, передает сигналы на приемник NV DG 2010 или NVC DG 3220 мониторинговой станции. В зависимости от исполнения плат Navigard следует произвести подключение по схемам: 1. Схема актуальна для плат NV 290 (версии не выше 4) и NV 2050 (версии не выше 16): 2. Схема актуальна для плат NV 290 (версии 6 и выше) и NV 2050 (версии 18 и выше): Подключение оборудования C.Nord: Выход приемно-контрольного прибора адресной системы тм Рубеж подключается к входу модуля сопряжения МС-4 по интерфейсу RS-485. Модуль сопряжения МС-4 преобразует полученные данные от ППКП тм РУБЕЖ и передает их передатчику «Союз-GSM», который, в свою очередь, передает сигналы по GSM / Ethernet каналам в пультовое ПО «Центр охраны», откуда в последующем может быть реализована трансляция сообщений о состоянии системы в виде СМС сообщений. Схема подключения оборудования C.Nord к АС ТМ «Рубеж» прот. R3 (использование резистора сопротивлением 300 Ом обязательно):

Технические характеристики Рубеж МС-4(прот. R3)

• Питание: 12 В или от USB ПК
  • Количество интерфейсов для подключения:
  • ППКП тм РУБЕЖ – RS-485, гальванически развязанный: 1
  • Передатчика RS-202TD – RS-485, не гальванически развязанный: 1
  • USB – для конфигурирования: 1
• Длина кабеля интерфейса RS-485, не более: 1000 м
• Длина кабеля интерфейса USB, до: 2м
• Габаритные размеры модуля, не более: 125х78х37 мм
• Масса, не более: 200 г
• Рабочий диапазон температур: от 0 до плюс 40°С
• Средний срок службы: 10 лет
