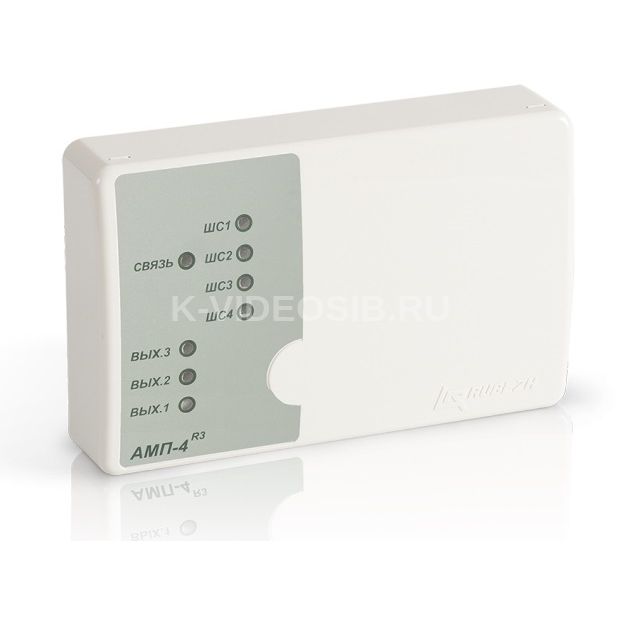

Описание Рубеж АМП-4-R3

Метка адресная пожарная АМП-4 прот. R3 предназначена для подключения к адресной системе неадресных пожарных, охранных извещателей, считывателя Wiegand, управления оповещением, инженерными системами и передачи информации о состоянии шлейфа с извещателями в адресный приемно-контрольный прибор. Работает в составе адресной системы под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.

Метка адресная АМП-4 прот.R3 обеспечивает:
• подключение неадресных охранных, тепловых, дымовых, ручных или линейных пожарных извещателей;
• защитный сброс шлейфа для исключения ложных сработок;
• контроль исправности шлейфов сигнализации и выходных линий управления ИУ на обрыв и короткое замыкание;
• управление устройствами оповещения - световыми табло и звуковыми оповещателями;
• различные режимы работы питающих выходов;
• снятие/постановка охранных зон с помощью считывателя Proximity-карт, работающим в формате Wiegand, или по командам с прибора «Рубеж-2ОП» прот. R3.
• управление внешними устройствами, например электромагнитным замком, с помощью перекидного реле «сухой контакт» по командам с ППКП или с помощью Proximity-карт;

Питание модуля осуществляется от внешнего источника питания 12 или 24 В. Адресные линии связи гальванически развязаны с цепями питания адресной метки.

В системе адресная метка представляет собой восемь отдельных логических устройства с соответствующим количеством занимаемых адресов:
• 4 шлейфа сигнализации;
• 2 выхода с контролем целостности цепи;
• 1 выход типа «сухой контакт»;
• 1 интерфейс Wiegand. Адресная метка АМП-4 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу). Схема внешних подключений к адресной пожарной метке АМП-4 ПРОТ.R3 Типы шлейфов контроля тепловых и дымовых пожарных извещателей, охранных извещателей: Тип 1 - дымовой тип шлейфа с контролем короткого замыкания и обрыва для подключения точечных дымовых извещателей, ручных извещателей, линейных извещателей. Адресная метка переходит в состояние «Пожар 1» при сработке одного извещателя в шлейфе (при включенной функции защитного сброса - при повторной сработке одного извещателя после защитного сброса). Адресная метка переходит в состояние «Пожар 2» только при срабатывании двух дымовых извещателей или одного ручного извещателя. Тип 3 - тепловой тип шлейфа с контролем короткого замыкания и обрыва для подключения точечных тепловых извещателей. Адресная метка переходит в состояние «Пожар 1» после срабатывания одного теплового извещателя, в состояние «Пожар 2» только при сработке двух тепловых извещателей. Тип 6 - охранный тип шлейфа для подключения охранных извещателей с выходом типа «сухой контакт», НЗ или НР. Адресная метка переходит в состояние «Тревога» при сработке любого одного извещателя, либо при обрыве или КЗ шлейфа, если шлейф находится на охране.
  На схеме показано подключение:
  • к ШС1 охранных извещателей (у ШС1 установлен охранный тип шлейфа - тип 6);
  • к ШС2 дымовых и ручных извещателей (у ШС2 установлен дымовой тип шлейфа - тип 1).
  Диапазон сопротивления ШС в состоянии:

  Тип шлейфа	норма	пожар 1	пожар 2	обрыв	короткое замыкание
  тип 1 дымовой	2,2...10 кОм	1,23...2,2 кОм	0,15...1,23 кОм	более 10 кОм	менее 150 Ом
  тип 3 тепловой	1,8...6,6 кОм	6,6...11,75 кОм	11,75...25 кОм	более 25 кОм	менее 1,8 кОм
  тип 6	2,2...5,4 кОм	Тревога (сработка)0,15...2,2 кОм или 5,4...16 кОм		более 16 кОм*	менее 150 Ом*

  * контроль шлейфа на обрыв и КЗ производится только у шлейфа, снятого с охраны. Обрыв и КЗ шлейфа, находящегося под охраной, распознается как «тревога» (сработка).

  Технические характеристики Рубеж АМП-4-R3

  • Модель: АМП-4 прот. R3
  • Тип: Метка адресная пожарная
  • Напряжение питания: 10,5 - 28,5 В
  • Потребляемый ток при напряжении питания 12В / 24В, не более: 35мА / 25 мА
  • Количество ШС (контролируемых шлейфов с извещателями): 4
  • Напряжение в ШС: 24 В±10%
  • Максимальный ток нагрузки дымового/теплового ШС: 3мА / 1,2мА
  • Токи, коммутируемые контактами реле типа «сухой контакт»:     – постоянного напряжения до 30 В, не более: 3 А     – переменного напряжения до 250 В, не более: 3 А
  • Ток, коммутируемый электронными ключами, не более: 0,5 А
  • Габаритные размеры модуля, не более: 108х170х42 мм
  • Длина проводов линии связи модуля с кодонаборным устройством и/или считывателем, не более: 50 м
  • Масса, не более: 250 г
  • Рабочий диапазон температур: от -25 до +55°С
