Описание ЦМО ШТК-СП-42.8.10-48АА-9005

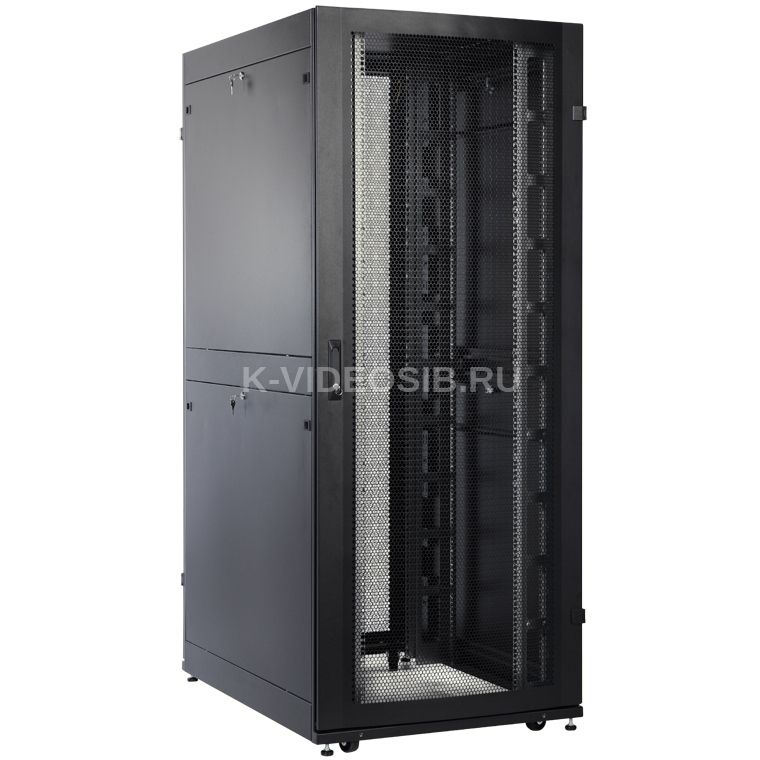

Напольный шкаф ЦМО ШТК-СП-42.8.10-48АА-9005 серии ШТК-С Проф предназначен для размещения оборудования в серверных помещениях и центрах обработки данных (ЦОД). Отличается оптимальной комплектацией, повышенной статической нагрузочной способностью, простотой установки и удобством размещения активного и пассивного телекоммуникационного оборудования.

Шкаф ЦМО ШТК-СП-42.8.10-48АА-9005 поставляется в собранном виде. Две массивные сварные рамы соединенные комплектом швеллеров обеспечивают повышенную жесткость конструкции. Верхняя часть шкафа блокируется панелью с кабельными вводами, нижняя полая, подготовлена для установки панелей различного назначения. Шкаф оптимизирован для размещения серверного оборудования, имеет повышенную статическую нагрузочную способность до 1350 кг.

ШТК-С Проф стандартно комплектуется одинарными или двойными дверями с увеличенной площадью перфорации в 63%. Двери надежно фиксируются усиленными точечными замками. Одинарные двери имеют как правую, так и левую навеску, угол открывания - 180 градусов. Боковые проемы блокируются двойными стенками разделенными по горизонтали. Стенки фиксируются защелками и точечными замками. Шкаф поставляется с четырьмя вертикальными направляющими для установки оборудования. Тыльная часть стандартно комплектуется двумя вертикальными органайзерами.

Доступ для монтажа, коммутации и обслуживания возможен с четырех сторон, через боковые горизонтальные стенки, переднюю и заднюю двери. Шкаф имеет 4 оцинкованные вертикальные направляющие, с удобной регулировкой по глубине. Крыша имеет четыре кабельных воода – 100х130мм. в шкафах шириной 600мм. и 300х130 в шкафах 800мм. Кабельные вводы закрыты панелями. Предусмотрено крепление кабельных каналов к крыше шкафа фиксаторами серии КГЛ. Нижняя часть шкафа - полая, обеспечивает хороший доступ к коммуникациям в подготовленном помещении. В основание шкафа также предусмотрена установка панелей различного назначения. Тыльная часть шкафа стандартно комплектуется вертикальными кабельными органайзерами шириной 100 мм, перфорированными для удобного размещения блоков розеток, укладки и фиксации коммутационного кабеля. В основание шкафа установлены винтовые опоры (ножки) и транспортировочные ролики. Предусмотрено крепление основания шкафа к полу. Шкаф имеет контур заземления, дополнительно (в комплектацию не входит) можно приобрести панель заземления длиной 500 мм или 1000 мм.

Конструкция шкафа оптимизирована для легкой установки серверного оборудования и поддержания максимального воздушного потока. Для организации линейной установки предусмотрено удобное крепление шкафов между собой. Перфорированные двери имеют округлую форму, что увеличивает площадь перфорации. Вертикальные направляющие имеют упрощенную регулировку по глубине. Основание шкафа полое. Вертикальные кабельные органайзеры входят в стандартную комплектацию шкафа, предусмотрена возможность вертикальной установки четырех 19’’ блоков розеток на каждый органайзер, возможна установка блоков розеток на горизонтальные соединительные швеллеры и вертикальные (юнитовые) направляющие. Шкаф поставляется в собранном виде на поддоне высотой 150мм. Цвет (порошковая покраска с предварительным фосфатированием) – RAL 9005 черный.

Производитель имеет право вносить изменения в конструкцию изделия без ухудшения его функциональных характеристик. Шкаф ЦМО ШТК-СП-42.8.10-48АА-9005 выполнен в соответствии с требованиями стандарта IEC 60 297 "Конструкции механические серии 482,6 (19 дюймов).

Технические характеристики ЦМО ШТК-СП-42.8.10-48АА-9005

• Артикул ШТК-СП-42.8.10-48АА-9005
• Код номенклатуры 30144553800
• Высота, U 42
• Высота, мм 1950
• Ширина, мм 800
• Глубина, мм 930
• Полезная глубина, мм 690
• Цвет Черный RAL 9005
• Распределенная нагрузка, кг 1350
• Тип передней двери Перфорация
• Тип задней двери Двойная распашная, Перфорация
• Диаметр отверстия под винтовые опоры (ножки) М10
• Площадь перфорации двери, % 63
• Общая площадь перфорированной поверхности, % 73
