Описание Тахион КБП-48/150 (2,2А·ч)

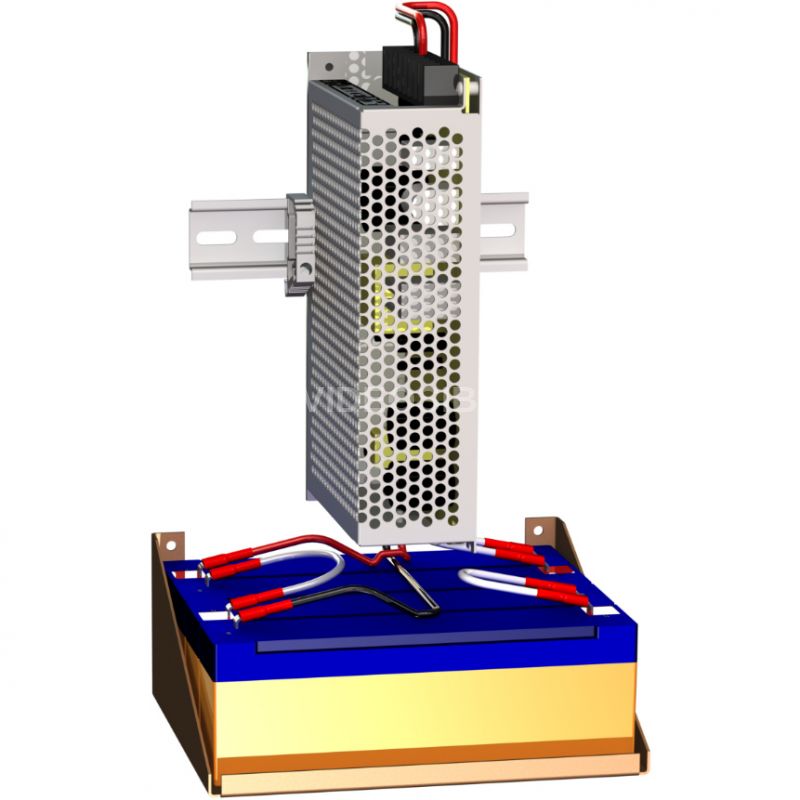

Комплект бесперебойного питания КБП-48/150.

Комплекты бесперебойного питания КБП-48/150 (2,2 А·ч) и КБП-48/150 (7,2 А·ч)  (далее изделия) предназначены для обеспечения бесперебойного питания коммутаторов Ethernet PoE/PoE+ или других электронных устройств постоянным напряжением 48÷55В и установки в термошкафы.

Изделия имеют несколько видов защит: от перегрузки, короткого замыкания, переполюсовки, глубокого разряда АКБ.

Изделия выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

По способу защиты человека от поражения электрическим током изделия соответствует классу I по ГОСТ 12.2.007.0-75.

Комплект поставки:

1. Блок бесперебойного питания UPS 155W/48V - 1 шт.
2. Din-рейка 35х7,5 L=150 мм - 1 шт.
3. Концевой стопор - 3 шт.
4. Кронштейн для установки АКБ - 1 шт.
5. Провода соединительные - 2 шт.
6. Перемычка - 3 шт.
7. Саморез 4,2х9,5 - 6 шт.
8. Паспорт - 1 шт.
9. Упаковочная тара - 1 шт.

Приобретается по отдельной заявке:

1. Устройство компенсации временного прерывания УКП-48 - 1 шт.
2. Аккумуляторная батарея (АКБ) - 4 шт.

Устройство, габаритные и установочные размеры

Схема электрическая принципиальная

Технические характеристики Тахион КБП-48/150 (2,2А·ч)

Напряжение питания    94÷264 В AC, 47÷63 Гц Выходное напряжение    48÷55 В DC* Напряжение отсечки АКБ от нагрузки    37÷41 В DC Максимальный ток нагрузки (при 48 В DC)    2,7 А Ток заряда батареи    0,2 А Тип АКБ    герметичные свинцово-кислотные необслуживаемые, напряжением 12 В Ёмкость АКБ    не более 9 А/ч Время прерывания при переключении на резервное питание**    5÷15 мс Диапазон рабочих температур    – 10°С ÷ +60°С Средняя наработка на отказ, не менее    70 000 ч Средний срок службы, не менее    8 лет Вес с упаковкой, не более    1,7 кг
