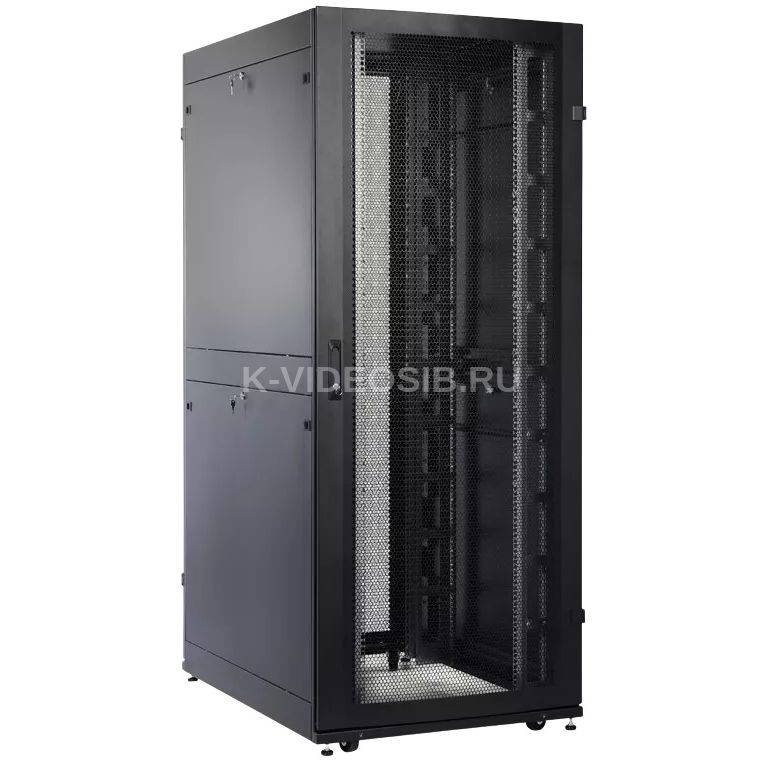

Описание ЦМО ШТК-СП-48.8.12-88АА-9005

Шкаф телекоммуникационный ШТК-СП предназначен для размещения электронного и электротехнического оборудования , аппаратуры телекоммуникационных систем, передачи и хранения информации в закрытых помещениях. Вид климатического исполнения О4.2 по ГОСТ 15150 с предельными рабочими температурами воздуха при эксплуатации от плюс 1°С до плюс 45°С и относительной влажности не более 80 при 20С.

Шкаф поставляется в полностью собранном виде с установленными металлическими дверями, задней и боковыми стенками, имеет степень защиты, обеспечиваемую оболочкой, IP20. Имеется возможность установки панелей систему несущих конструкций 482б6 мм по ГОСТ 28601.1 (19” по МЭК 297). Шкаф имеет две массивные сварные рамы, соединенные комплектом швеллеров, что обеспечивает повышенную жесткость конструкции. В зависимость от комплектации шкаф может поставляться с передней и задней перфорированными дверьми (одностворчатыми или двухстворчатыми) усиленными боковыми стенками.

Двери фиксируются замками с ручкой. Возможно установка двери как с левой, так и справой стороны. Двери имеют возможность быстрого безинструментального снятия и установки. Боковые проемы закрываются двумя боковыми стенками. Стенки фиксируются точечными замками. Крыша имеет заглушенные отверстия под кабельные вводы. Так же в крыше предусмотрены отверстия для крепления кабельных каналов фиксатором КГЛ (в комплект поставки не входит). Нижняя часть – полая, обеспечивающая хороший доступ к коммутациям в подготовленном помещении. В нижней части шкафа можно установить панели различного назначения (например, фальшпол ОС-ШТК-СП-х).

Так же в нижней части шкафа установлены регулируемые опоры и транспортировочные ролики для перемещения шкафа без оборудования. Предусмотрено крепление основания шкафа к полу (кронштейны в базовой поставке крепят шкаф к деревянному поддону). Доступ для монтажа, коммутации и обслуживания оборудования возможен с четырех сторон: через боковые стенки, переднюю и заднюю двери. В базовой комплектации шкаф имеет 4 оцинкованные вертикальные направляющие, регулируемые по глубине. Предусмотрена система заземления (провода для заземления всех деталей шкафа входят в комплект поставки).

Тыльная часть шкафа стандартно комплектуется вертикальными кабельными органайзерами шириной 116 мм, перфорированными для удобства размещения блоков розеточных (PDU), укладки и фиксации кабелей. В организаторах предусмотрена система отверстий для быстрой безинструментальной установки и снятия различных типов блоков и оборудования.

Технические характеристики ЦМО ШТК-СП-48.8.12-88АА-9005

Высота, U 48 Высота, мм 2215 Толщина металла, не более мм 1.5 Ширина, мм 800 Глубина, мм 1190 Полезная глубина, мм 890 Распределенная нагрузка, кг 1350 Тип передней двери Перфорация 2 шт. Масса изделия, кг 194 Тип задней двери Перфорация 2 шт. Диаметр отверстия под винтовые опоры (ножки) М10 Цвет Черный RAL 9005 Площадь перфорации двери, % 73,1 Общая площадь перфорированной поверхности, % 73 Угол открытия дверей, ° 120
