Описание Тахион ТШ-4GЕх

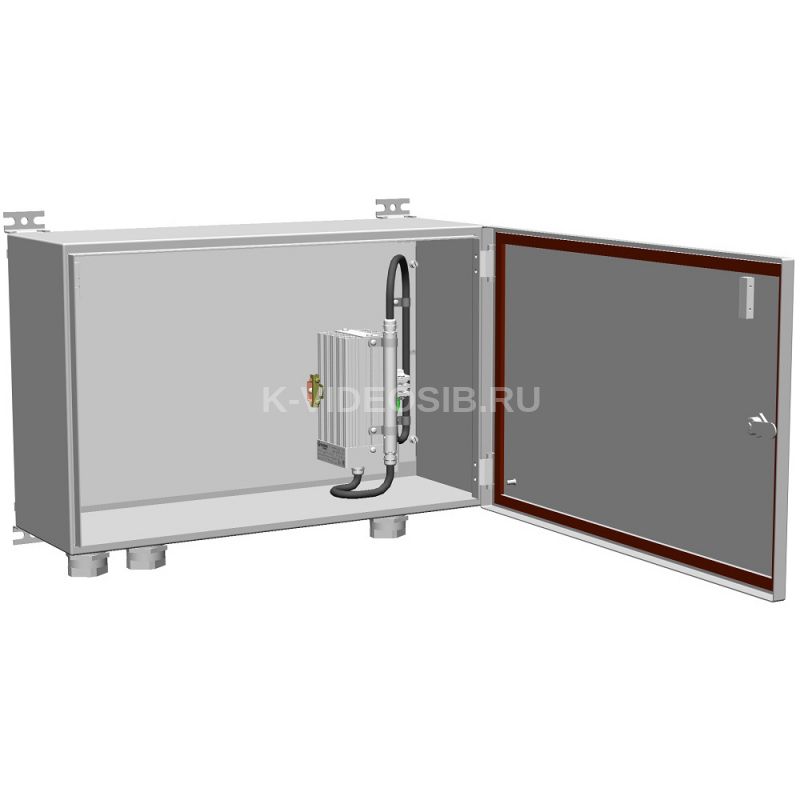

Термошкаф Тахион ТШ-4GЕх монтажный с обогревом (взрывозащита 2ЕхеmIIТ4X) предназначен для установки в него взрывозащищенного электрооборудования и поддержания температурного режима, необходимого для эксплуатации этого оборудования.

Область применения Тахион ТШ-4GЕх – взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты по ГОСТ Р 51330.13-99 (МЭК 60079-14-96), гл.7.3. ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах. Изделие выполнено в корпусе cо степенью защиты обеспечиваемой оболочкой – IP66 и по уровню защиты относится к взрывобезопасному электрооборудованию.

Изделие Тахион ТШ-4GЕх снабжено обогревателем ОТШ-100 Ех (нерегулируемый), который соответствует ГОСТ 30852.0-2002, ГОСТ 30852.17-2002 как электрооборудование повышенной надежности против взрыва с видом взрывозащиты «m». Обогреватель обеспечивает температуру воздушной среды в изделии в пределах +10°…+20°С, имеет биметаллический выключатель, ограничивающим температуру поверхности радиатора до +100°С и плавкий предохранитель на 2А.

Изделие Тахион ТШ-4GЕх оборудовано магнитоконтактным извещателем для сигнализации о несанкционированном доступе.

Изделие Тахион ТШ-4GЕх выпускается по техническим условиям ТУ 4218-030-31006686-2010.

Климатическое исполнение изделия соответствует УХЛ1,5 ГОСТ 15150-69.

Термошкаф Тахион ТШ-4GЕх отвечает всем нормам, требованиям и правилам, предъявляемым к электрооборудованию в химической, нефтеперерабатывающей, горнодобывающей промышленности, а также в других отраслях, где присутствует взрывоопасная атмосфера. Шкаф предназначен для эксплуатации на открытом воздухе и в неотапливаемых помещениях в условиях окружающей среды, не содержащей едких паров и газов в концентрациях, вызывающих разрушение металла и изоляции. Взрывозащита осуществляется путем установки в корпус взрывозащищенного нагревательного элемента и взрывозащищенного блока управления обогревом. Управление нагревательным элементом и ввод питания осуществляется через взрывозащищенные гермовводы. Для обеспечения качественной теплоизоляции внутренние стенки шкафа покрыты фольгированным упругоэластичным материалом с закрытой ячеистой структурой.

Шкаф Тахион ТШ-4GЕх имеет уровень взрывозащиты 2ЕхеmIIТ4X и класс защиты IP-66.

В базовой поставке Тахион ТШ-4GЕх устанавливается кабельный ввод М40х1,5 под кабель диаметром 24-32мм в количестве 3 штук.

Технические характеристики Тахион ТШ-4GЕх

• Напряжение питания шкафа:~ 220 В ± 10% АС
• Максимальный ток нагрузки, А: 10
• Напряжение питание обогрева: ~ 220 В ± 10% АС
• Потребляемая мощность, Вт: 100
• Диапазон рабочих температур, С°: - 55°С - +50°С
• Температура включения / выключения обогрева, C°: +10°С - + 25°С
• Максимальная температура обогревателя, С°: +135°С
• Габаритные размеры (без гермовводов), мм: 600 х 380 х 217
• Вес, кг: 17
