Описание Сигма-ИС АР5 "Рубикон" исп.6

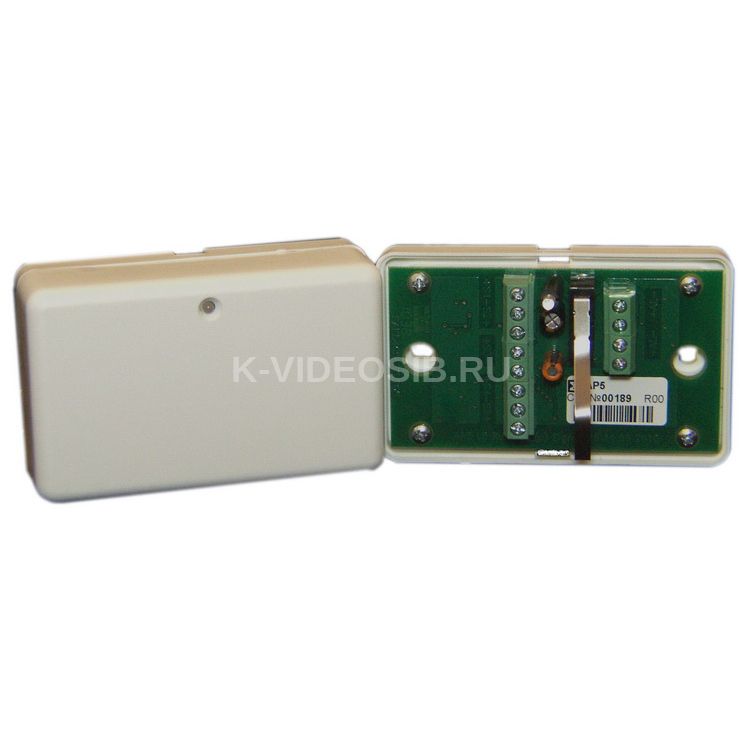

Сигма-ИС АР5 "Рубикон" исп.6

Сигма-ИС АР5 "Рубикон" исп.6работает в двухпроводном адресном шлейфе под управлением контроллера шлейфа ППК или КА2.

Сигма-ИС АР5 "Рубикон" исп.6 обеспечивает:

• постоянный контроль сопротивления всех шлейфов
• раздельный контроль 2-х извещателей на каждый шлейф
• контроль обрыва и короткого замыкания шлейфов
• возможность подключения питаемых от шлейфа извещателей (только на шлейф №3, количество извещателей ограничивается их суммарным током потребления)
• работу как с нормально разомкнутыми так и с нормально замкнутыми извещателями.

Сигма-ИС АР5 "Рубикон" исп.6 позволяет дистационно задавать:

• значения оконечных резисторов контроля каждого шлейфа
• время интеграции каждого шлейфа
• режим контроля:
• 2 раздельно контролируемых извещателя
• несколько извещателей с различением сработки одного или 2-ух и более
• 1 или несколько извещателей без различения количества сработавших
• тип извещателей (НР/НЗ)
• режим работы шлейфа №3 1. с питанием извещателей 2. без питания извещателей 3. режим светодиодного индикатора статуса области
• шлейф №5 может работать в режиме считывателя таблеток ibutton и использоваться для постановки/снятия на охрану.

Сигма-ИС АР5 "Рубикон" исп.6 имеет:

• встроенный индикатор дежурного режима и тревоги, возможная индикация:
• дежурный режим (на связи): короткие вспышки с периодом 5-15 сек
• тревога (индикация по команде контроллера шлейфа): квазинепрерывное свечение (вспышки с частотой 10-40 Гц)
• датчик вскрытия корпуса
• встроенный модуль изоляции короткого замыкания (управляется от контроллера)

АР-5 осуществляет постоянный двусторонний обмен данными с контроллером адресного шлейфа, что позволяет:

• контролировать наличие связи
• считывать состояние параметров АР-5, в том числе значения сопротивлений всех шлейфов
• дистанционно задавать основные параметры работы (в т.ч. границы сопротивления шлейфов)
• вне очереди передавать сигнал тревоги при выходе значения сопротивления шлейфа за заданные пределы
• вне очереди передавать сигнал «вскрытие» при открытии корпуса.

Сигма-ИС АР5 "Рубикон" исп.6 допускает в качестве дублирующего выносного оптического индикатора подключение внешнего светодиода последовательно с АР-5.

Схема Сигма-ИС АР5 "Рубикон" исп.6

Технические характеристики Сигма-ИС АР5 "Рубикон" исп.6

• Ток потребления, максимальное значение, мА: - в режиме «шлейф 3 включен» (или при включенном индикаторе) 10 - в режиме «шлейф 3 отключен» 0,2
• Максимальное (активное) сопротивление проводов безадресного ШС, Ом 100
• Минимальное сопротивление изоляции проводов безадресногоШС, кОм 20
• Максимальное напряжение в безадресном ШС, не более, В: - на шлейфах 1,2,4,5 5 - на шлейфе 3 18
• Максимальный ток безадресногоШС, не более, мА: 0,1 - на шлейфах 1,2,4,5 5 - на шлейфе 3 (в частности, в режиме индикации) 10
• Максимальный допустимый ток извещателей на шлейфе 3 в режиме покоя (ток обрыва), мА 1
• Значение времени срабатывания при нарушении безадресного шлейфа (может дистанционно настраиваться), с - по умолчанию 0,2 - диапазон регулировки 0.05..3
• Степень защиты от воздействия окружающей среды по ГОСТ 14254-96 IP30
• Диапазон рабочих температур, °С -40...+60
• Рабочий диапазон значений относительной влажности воздуха (максимальное значение соответствует температуре +25°С, без конденсации влаги) 0…93%
• Габаритные размеры, мм 98x58x32
• Масса, кг, не более 0,0505
