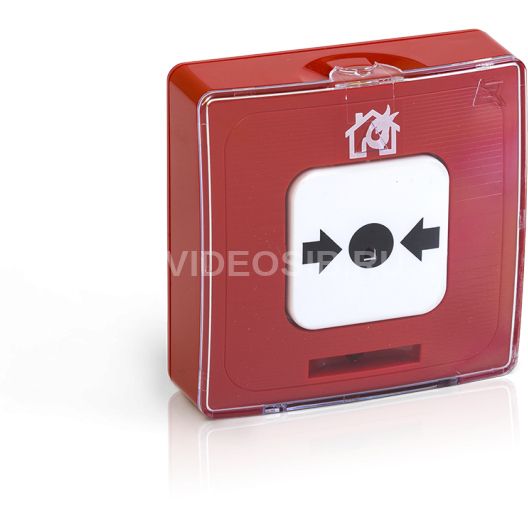

Описание Рубеж ИПР 513-11-А-R3

Извещатель пожарный ручной адресный ИПР 513- 11 прот.R3 предназначен для ручного включения сигнала «Пожар» в адресных системах пожарной и охранно-пожарной сигнализации. Работает в составе адресной системы под управлением приемно-контрольного прибора, «Рубеж-2ОП» прот.R3. Конструкция извещателя и технология изготовления, рассчитанные на многократное включение и выключение, обеспечивают безотказную работу устройства в течение практически неограниченного времени. Извещатель пожарный ручной адресный ИПР 513- 11 прот.R3 состоит из основания, корпуса и защитной крышки. На основании установлена плата с радиоэлементами и клеммником для подключения проводов адресной двухпроводной линии связи. Извещатель пожарный ручной передает сигнал «Пожар» на приемно-контрольный прибор при нажатии на кнопку извещателя. Снятие сигнала «Пожар» осуществляется возвратом кнопки в исходное положение с помощью входящего в комплект поставки ключа. Для возврата кнопки необходимо вставить ключ в отверстие, расположенное в центре кнопки, и нажать на него до отщелкивания кнопки. Для информации о режимах работы адресного ручного извещателя и исправной работы предусмотрен красный светодиод, который в состоянии НОРМА промаргивает с частотой 1 раз в 3 – 5 секунд, а в режиме ПОЖАР частота промаргивания составляет 2 раза в 1 секунду. Питание извещателя и передача сигнала «Пожар» осуществляются по АЛС. Конструкция извещателя предусматривает возможность его пломбирования. Извещатель ИПР 513-11 прот.R3 выпускается в корпусе красного цвета. Схема подключения извещателя пожарного ручного ИПР 513-11 ПРОТ. R3

Технические характеристики Рубеж ИПР 513-11-А-R3

• Модель: ИПР 513-11(прот. R3)
• Тип: Извещатель пожарный ручной адресный
• Питание: от АЛС (24-36 В)
• Усилие нажатия на кнопку, не менее: 25 Н
• Частота моргания светового индикатора в режиме «Пожар»: 2 Гц
• Габаритные размеры модуля, не более: 88х86х45 мм
• Масса, не более: 100 г
• Рабочий диапазон температур: от минус 25 до плюс 55°С
• Средний срок службы, не менее: 10 лет
