Описание ИВС-сигналспецавтоматика Тестер для ИПДЛ-52

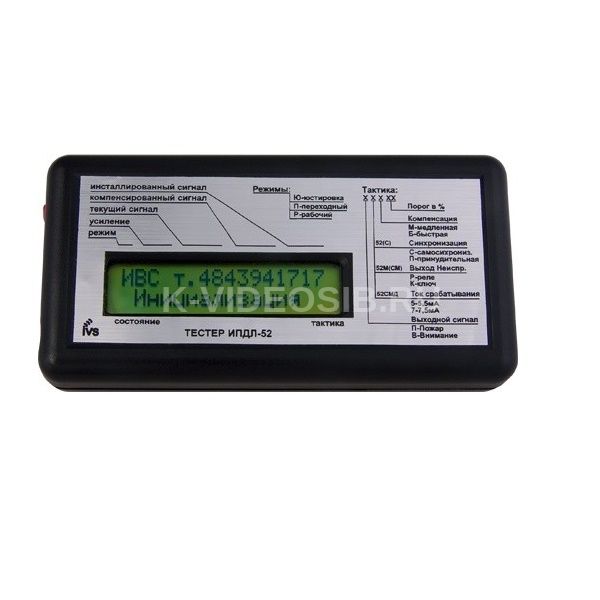

ИВС-сигналспецавтоматика Тестер для ИПДЛ-52 предназначен для применения в качестве дополнительного (необязательного) оборудования при проведении пуско-наладочных работ и последующего технического обслуживания линейных пожарных извещателей ИП212-52 (ИПДЛ-52). Тестер не является средством измерения и выполняет только роль отображения поступающей из извещателя оперативной информации о его состоянии. Тестер не предназначен для использования в качестве составной части системы пожарной сигнализации. Тестер представляет собой устройство для приёма из ИП212-52 оперативной информации о его состоянии в виде кодированной импульсной последовательности, её расшифровки и отображения на двухстрочном шестнадцатисимвольном (в каждой строке) жидкокристаллическом индикаторе. Конструкция тестера выполнена в виде пластмассового корпуса, внутри которого установлена печатная плата с выведенным на переднюю панель индикатором. С тыльной стороны в корпусе имеется отсек для установки автономного источника питания - гальванического элемента типа «Крона». Извещатели ИП212-52 в каждом цикле работы (длительность цикла в зависимости от режима работы и состояния извещателя составляет 0,3-0,5 с) формируют на клеммах выходного трёхпроводного порта последовательности синхроимпульсов и импульсов данных, содержащих сведения о коэффициенте усиления, величинах текущего, компенсированного и инсталлированного сигналов, тактике и режиме работы, а также о текущем состоянии извещателя (всего 6 байт по 8 бит). Тестер, принимая и расшифровывая передаваемую извещателем информацию, отображает её на индикаторе в удобном для восприятия виде.

Технические характеристики ИВС-сигналспецавтоматика Тестер для ИПДЛ-52

• Напряжение питания (от гальванического элемента типа «Крона»): от 6,5 до 10 В
• Ток потребления: не более 6 мА
• Габаритные размеры: 140х70х25 мм
• Масса: не более 0,17 кг
• Диапазон рабочих температур: от -10 до +60ºС
