Описание ИВС-сигналспецавтоматика ИПДЛ-52С (ИП 212-52С)

Оптико-электронные линейные пожарные извещатели ИВС-сигналспецавтоматика ИПДЛ-52С (ИП 212-52С) (узкоугольные) предназначены для обнаружения дыма и применяются для защиты помещений, имеющих большую площадь, протяженность или высоту потолков, а также обладающих сравнительно неплохой геометрией стен.

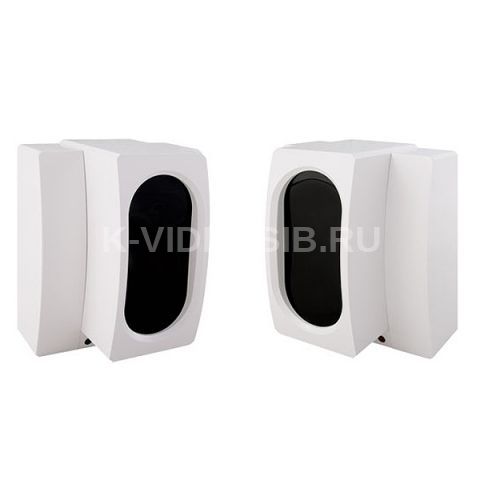

ИП212-52С - двухпозиционные линейные извещатели, состоящие из приемника и передатчика. Внешний вид приемника.

Приемник и передатчик имеют одинаковую конструкцию и выполнены в виде прямоугольного пластмассового корпуса с установленными внутри него платой с радиоэлементами и оптической системой. На основании корпуса установлен электрический экран (хром-никелевая пластина), обеспечивающий необходимую защиту от электромагнитных помех. Оптическая система имеет защиту от проникновения внутрь нее насекомых и пыли, при этом защита обеспечивается как от проникновения извне корпуса, так и из его внутреннего пространства. Оптическая система состоит из двух изолированных друг от друга оптических узлов, т.е. имеет двухлинзовую (двухканальную) конструкцию. Наличие двух разнесенных линз в каждой оптической системе позволяет многократно снизить вероятность ложных срабатываний при появлении на внешней поверхности линз насекомых или иных посторонних предметов. Кроме этого двухлинзовые системы имеют более плоскую вершину диаграммы направленности, что облегчает юстировку и обеспечивает более устойчивую работу извещателя в течение продолжительного времени.

Собирающая (фокусирующая) линза слегка утоплена в корпусе, что обеспечивает защиту ее наружной поверхности от оседающей пыли. Линзы оптической системы выполнены из селективно-прозрачного материала, свободно пропускающего инфракрасное излучение и практически непроницаемого для видимого света. Для юстировки приемника и передатчика в их конструкции имеются пружинно-винтовые юстировочные механизмы, обеспечивающие очень плавные и точные угловые перемещения корпуса (фронтальная регулировка плоскости извещателя ± 5 градусов).

С боковых сторон корпуса (приемника и передатчика) под монтажными крышками расположены клеммные колодки для внешних подключений, а у приемника, кроме того, программный переключатель тактики работы извещателя и разъем подключения тестера ИПДЛ-52.

Принцип действия

Принцип действия извещателя построен на свойстве уменьшения мощности оптического луча, прошедшего через задымленную среду. Передатчик извещателя формирует периодически-повторяющиеся пачки инфракрасных импульсов. Приемник, принимая и обрабатывая прошедшие через контролируемое пространство пачки ИК-импульсов, отслеживает изменение оптической плотности среды. Для повышения достоверности принятия решения о наличии дыма в помещении или неисправности в работе извещателя применены помехоустойчивые алгоритмы обработки. Потребление извещателя минимизировано за счет применения оригинальных решений по синхронизации работы приемника и передатчика, при этом, в зависимости от особенностей защищаемых помещений, может быть выбран один из двух возможных режимов синхронизации: принудительный (по линии связи) и самосинхронизация (по оптическому лучу). Основным является режим принудительной синхронизации, когда синхроимпульсы передаются по двухпроводной линии связи, которая также является еще и линией питания для передатчика. В режиме самосинхронизации питание на передатчик должно подаваться отдельно, так как линия связи отсутствует. В зависимости от размеров защищаемого помещения или других особенностей применения в извещателях могут быть установлены три различных значения порога срабатывания: 50%, 37% и 25%. В процессе эксплуатации извещатели обеспечивают функцию компенсации чувствительности при медленных изменениях параметров оптического луча (из-за запыления линз оптической системы, из-за климатических воздействий и пр.), при этом может быть выбрана одна из двух возможных скоростей компенсации: медленная (обеспечивается обнаружение пожара при нарастании задымленности со скоростью 0,2%/мин и более) или быстрая (для скорости 1 %/мин и более). Извещатели имеют широкий набор выходных цепей для формирования сигналов тревожных извещений: оптореле «Пожар» с нормально-разомкнутыми контактами, оптореле «Пожар» с нормально-замкнутыми контактами, оптореле «Неисправность» с нормально-замкнутыми контактами и выходная цепь для формирования сигналов «Пожар» («Внимание») и «Неисправность» в двухпроводных шлейфах приемно-контрольных приборов. Ток срабатывания выходной цепи может быть выбран из двух значений: 35 мА (для шлейфов с одноуровневым сигналом «Пожар») или 7,5 мА (для шлейфов с двухуровневым сигналом «Пожар»). Выходные опторелейные цепи работают как при использовании четырехпроводной схемы включения (с отдельным источником питания), так и при двухпроводном включении. Тактика работы извещателя по порогу срабатывания, скорости компенсации чувствительности, режиму синхронизации и значению тока выходной цепи задается с помощью «DIP-переключателя».

Технические характеристики ИВС-сигналспецавтоматика ИПДЛ-52С (ИП 212-52С)

• Порог срабатывания извещателя соответствует одному из четырех возможных для установки значений 1,25 дБ (25%), 2 дБ (37%), 3 дБ (50%) и 4,2 дБ (62%)
• Расстояние между приемником и передатчиком от 8 до 140 м
• Максимальная ширина защищаемого одним извещателем пространства не более 9 м
• Напряжение питания извещателя (приемника и передатчика) от 10 до 30 В
• Ток, потребляемый извещателем в режиме «Норма» (при питании передатчика от приемника по линии связи) не более 2,5 мА
• Ток, потребляемый приемником в режиме «Норма» (при питании передатчика от отдельного источника) не более 2,5 мА
• Ток, потребляемый передатчиком при питании от отдельного источника (в любом режиме работы) не более 1 мА
• Ток, потребляемый приемником в режимах: формирования выходного сигнала «Внимание» не более 11 мА формирования выходного сигнала «Пожар» не более 35 мА формирования выходного сигнала «Неисправность» не более 11 мА
• Величина скачка тока при формировании сигнала «Внимание» 7,5 +/- 0,75 мА
• Ток утечки при питании напряжением обратной полярности не более 2 мкА
• Длительность перерывов или переполюсовок напряжения питания, не влияющая на нормальную работоспособность не более 100 мс
• Минимально-допустимая скважность перерывов питания 4
• Длительность отключения питания для сброса не менее 2 с
• Инерционность срабатывания извещателя: типовая 5 с максимальная 10 с
• Инерционность фиксации извещения «Неисправность» в режимах: «Неисправность - память», «Неисправность - допуска» от 3 до 5 с «Неисправность - луч» 2±0,5 с «Неисправность - синхронизация», «Неисправность - сбой» от 40 до 70 с «Неисправность - превышение», «Неисправность - снижение» от 40 до 70 с
• Величина сопротивления замкнутых контактов оптореле: типовая 15 Ом максимальная 25 Ом
• Величина сопротивления разомкнутых контактов оптореле не менее 500 кОм
• Величина сопротивления изоляции выходных опторелейных цепей от цепей питания извещателя не менее 500 кОм
• Ток, коммутируемый опторелейными выходами не более 100 мА
• Напряжение, коммутируемое опторелейными выходами не более 100 В
• Предельное значение компенсации чувствительности 3 дБ (50%)
• Скорость компенсации: в режиме быстрой компенсации 0,12 %/мин в режиме медленной компенсации 0,03 %/мин Величина сопротивления проводов линии связи не более 220 Ом Величина емкости проводов линии связи не более 15 000 пФ
• Габаритные размеры приемника и передатчика в отдельности не более 135x120x100 мм
• Масса приемника и передатчика в отдельности не более 0,4 кг
• Габаритные размеры устройств выносных УВ-ПРМ и УВ-ПРД не более 55x55x21 мм
• Масса УВ-ПРМ и УВ-ПРД в отдельности не более 0,04 кг
• Диапазон рабочих температур от - 30 до + 55 оС
• Максимально-допустимая относительная влажность 98%
• Максимально допустимая частота вибрации 55 Гц
• Максимально-допустимая освещенность в месте установки 12000 лк
• Степень жесткости по устойчивости к воздействию ЭМП четвертая
• Степень защиты оболочки по ГОСТ 14254 IP 40

  Комплектность:

• Извещатель пожарный линейный ИП212-52С (ИПДЛ-52С) в составе: Приемник 1 Передатчик 1
• Комплект принадлежностей: Устройство выносное приемника УВ-ПРМ 1 Устройство выносное передатчика УВ-ПРД 1 Аттенюатор оптический №1 1 Аттенюатор оптический №3 1
• Комплект монтажных частей: Шуруп 4Х30 DIN 7996 8 Дюбель 6Х30 8
• Руководство по эксплуатации 1
• Упаковка 1
