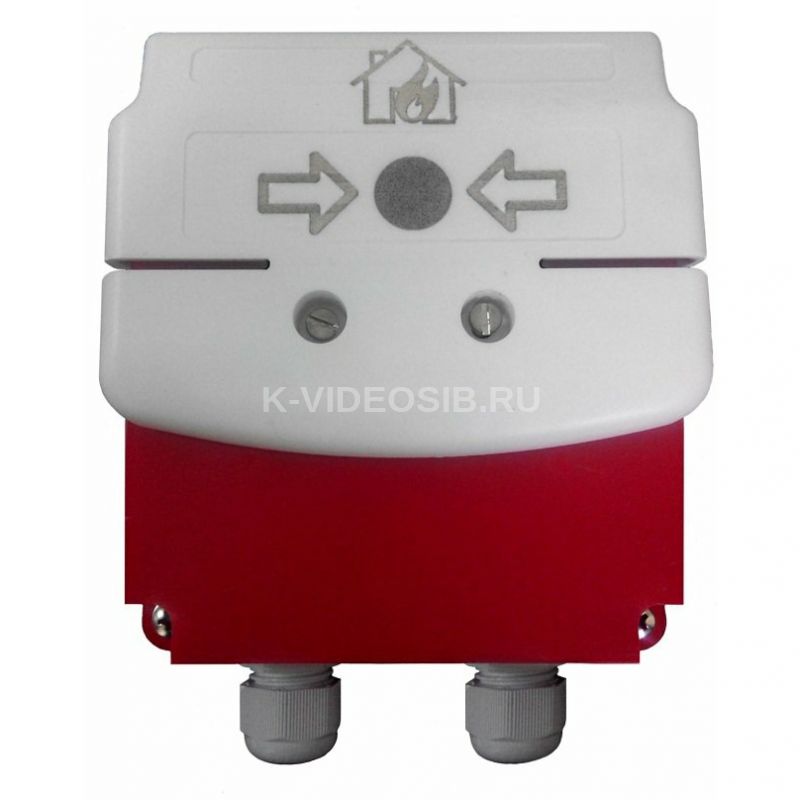

Описание Магнито-контакт ИП 535-26 "Север"

Извещатели пожарные ручные Магнито-контакт ИП 535-26 "Север", питаемые по шлейфу, неадресные, восстанавливаемые, предназначены для передачи в шлейф сигнализации тревожного извещения при включении приводного элемента. Примененяется совместно с приборами приемно – контрольными, обеспечивающими в шлейфе пожарной сигнализации напряжение питания в пределах от 9 до 30 В (например «ГИППО-1М», «Сигнал-20», «ВЭРС-ПК» и т. п.). Извещатель может использоваться в двух вариантах включения: имитация активного пожарного извещателя (с оптической индикацией режима «ПОЖАР»), с нормально – разомкнутым контактом (с оптической индикацией режима «ПОЖАР»). Дежурный режим извещателя индицируется одиночными миганиями светодиода выносного индикатора ИВС-2, в режиме передачи сигнала ''ПОЖАР'' на извещателях включается оптический индикатор красного цвета, а индикация ИВС-2 прекращается (п.4.2.5.1 гост 53325-2012). Извещатель рассчитан на круглосуточную непрерывную работу. Извещатель не является средством измерения. Органы управления машиной и (или) оборудованием должны быть выполнены так, чтобы их форма, размеры и поверхности контакта с пользователем соответствовали способу захвата (пальцами, кистью) или нажатия (пальцем руки, ладонью, стопой). Устройство и принцип работы Извещатель представляет собой магнитоконтактное устройство, предназначенное для ручного включения сигнала пожарной тревоги в системах пожарной и охранно – пожарной сигнализации. Конструкция извещателя. Конструктивно извещатель (см. Приложение А) состоит из базы (основания) (4), крышки (3) и ручки (приводного элемента) (2). Под крышкой извещателя располагается индикатор режима пожар (1). Все части извещателя выполнены из пластика. Габаритные и установочные размеры извещателя приведены в приложении А. Корпус извещателей (см. Приложение А) оборудован кабельными вводами (5) для подведения проводников шлейфа сигнализации диаметром от 6 до 14 мм* (*- по согласованию с заказчиком изделие может поставляться с кабельными вводами с диаметром подключаемого кабеля от 6 до 11 мм; от 9 до 14 мм). Внутри корпуса извещателя (см. Приложение Б) установлена печатная плата (2), на которой расположен индикатор режима пожар (3), а также другие элементы схемы извещателя. Кроме того на плате установлены продублированные клеммники с контактами 1, 2, 3, 4 для подключения проводников шлейфа сигнализации, клеммники с контактами 5, 6, 7, 8, 9, 10 для подключения шунтирующего и оконечного резисторов и перемычки ХР1, ХР2 для обеспечения различных вариантов включения извещателя в шлейф, согласно приложениям Г, Д, Е. Принцип работы. Принцип работы извещателя основан на изменении электрического режима работы шлейфа пожарной или охранно – пожарной сигнализации при воздействии человека на приводной элемент извещателя (отламывание ручки) при этом происходит размыкание или замыкание контактной группы геркона в его выходной цепи. Извещатели сохраняют состояние режима передачи сигнала «ПОЖАР» после прекращения механического воздействия на приводной элемент (ручку) и самопроизвольно не возвращается в исходное (дежурное) состояние. Возврат извещателя из режима "ПОЖАР" в дежурный режим, производится заменой ручки. В режиме передачи сигнала «ПОЖАР» на извещателе включается оптический индикатор красного цвета, а одиночные мигания светодиода выносного индикатора ИВС-2 прекращаются.

Технические характеристики Магнито-контакт ИП 535-26 "Север"

• Степень защиты оболочки по ГОСТ 14254, не ниже: IP66
• Напряжение питания извещателя от шлейфа, В: 10…30
• Ток, потребляемый извещателем в дежурном режиме, мкА, не более: 50
• Ток потребляемый выносным индикатором ИВС-2: не более 60 мкА
• Диапазон рабочих температур, °С: -55 … 60
• Максимальная относительная влажность воздуха при t +40°С, %, не более: 93
• Извещатель устойчив к воздействию вибрационных нагрузок (синусоидальной вибрации) в диапазоне частот от 10 до 150 Гц с ускорением не более 0,5g (4,9 м/с2);
• Габаритные размеры, мм, не более: 169x127x81
• Масса извещателя, кг, не более: 0,5
• Средняя наработка на отказ, часов, не менее: 60.000
• Средний срок службы извещателя: не менее 10 лет
• Гермовводы обеспечивают подключение кабеля диаметром 6-14мм.
