Описание Тахион ТВК-65-IP-4МВБ-М2812-PoE+

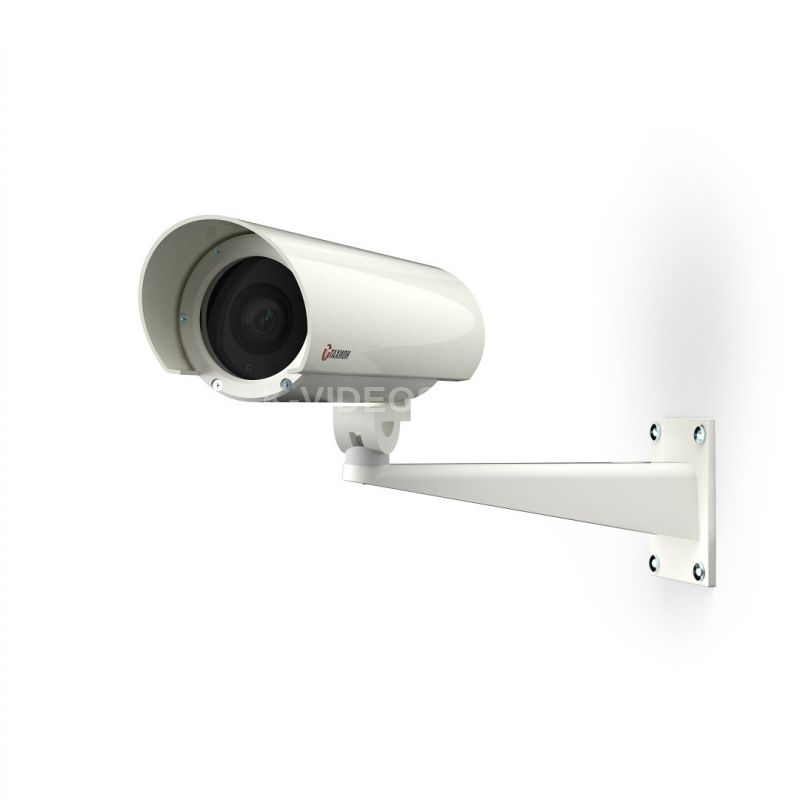

Видеокамера взрывозащищенная сетевая серии «Корунд-ВБ Смарт» ТВК-65-IP-4МВБ-М2812-PoE+ наружной установки предназначена для визуального (на экране монитора) наблюдения охраняемых (контролируемых) объектов через информационные сети.

Область применения: обеспечение охраны, безопасности и контроля за технологическими процессами взрывоопасных производств нефтяной, нефтеперерабатывающей, нефтехимической, газовой и других промышленностей народного хозяйства, опасных по газу и пыли.

Место установки: наружные пространства и внутренние пространства помещений, классифицированные как взрывоопасные зоны классов 1, 2, 21 и 22 (при классификации по зональному принципу), где возможно образование взрывоопасной смеси группы I и взрывоопасных газовых смесей подгрупп IIА, IIВ, IIC, пылевых сред подгрупп IIIА, IIIВ, IIIC, температурных классов Т1-Т6 или взрывоопасные зоны класса В-I, В-Iа, В-Iб, В-Iг, согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ).

Питание видеокамеры осуществляется от инжектора (коммутатора) PoE стандарта IEEE 802.3af или IEEE 802.3at по кабелю UTP категории 5e (в комплект поставки не входит).

Видеокамера произведена в термокожухе ТГБ-4М Ex IIC, выполненном в виде взрывонепроницаемой оболочки по ГОСТ 31610.0 (IEC 60079‑0), ГОСТ IEC 60079-1, ГОСТ IEC 60079-31 с маркировкой взрывозащиты 1Ex db IIС T6 Gb X / Ex tb IIIC T80°C Db X cо степенью защиты IP66/IP68, обеспечиваемой оболочкой, и по уровню защиты относится к взрывобезопасному электрооборудованию.

Видеокамера имеет высокую чувствительность благодаря матрице "Старлайт" в режиме цвет 0,0001 лк и поддерживает формат видеосжатия H.265+.

Видеокамера имеет функции:

• обнаружения фигур и лиц людей;
• обнаружения пересечения линии или зоны человеком;
• контроля потери изображения при совместной работе с регистраторами смарт.

Изделие обеспечивает:

• автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
• безаварийное включение электропитания IP-видеокамеры при отрицательной температуре внутри термокожуха при перерывах в электропитании, исключая выход IP-видеокамеры из строя при запуске;
• охлаждение IP-видеокамеры при повышенных температурах (встроенный вентилятор).

Смотровое окно выполнено из ударопрочного каленого стекла. Видеокамера выпускается по техническим условиям ТУ 26.30.50-081-31006686-2019.

Видеокамера соответствует:

• техническим требованиям – ГОСТ Р 51558;
• требованиям по безопасности – ГОСТ Р МЭК 60065;
• требованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3;
• степени защиты от поражения электрическим током – III классу по ГОСТ 12.2.007.0.;
• климатическому исполнению – УХЛ1, 5 по ГОСТ 15150;
• степени защиты – IP66/IP68 по ГОСТ 14254.

СОСТАВ ВИДЕОКАМЕРЫ. ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

* Кабельные вводы для кабелей другого диаметра устанавливаются по отдельной заявке.

ПОДКЛЮЧЕНИЕ

Технические характеристики Тахион ТВК-65-IP-4МВБ-М2812-PoE+

Взрывозащищённое исполнение     Ex tb IIIC T80°C Db X Тип камеры    цветная «день-ночь» (механический ИК-фильтр) Матрица        1/2.8” Black light CMOS Разрешение: основной поток 1920х1080 (Full HD) (2 Мп)    2304х1296 (3 Мп) дополнительный поток 800х448 Чувствительность при F=1,2    0,0001 лк (днем)/ 0,0001 лк (ночью) Видеокодеки    H.265Al/H.265+ (совместимы с H.265/H.264) Многопотоковая передача    одновременная передача двух потоков Частота кадров: основной поток 20 к/сек (3 Мп) 25 к/сек (2 Мп) дополнительный поток 25 к/сек  Электронный затвор    1/50 – 1/10000 сек Объектив    с переменным фокусным расстоянием моторизированный Фокусное расстояние объектива (f)    2,8-12 мм Система шумоподавления    2D/3D Динамический диапазон (WDR)    Цифровой Сетевой интерфейс    10/100M Ethernet Поддерживаемые сетевые протоколы    ONVIF / RTSP / FTP / DHCP / NTP / UPnP Видеоаналитика    обнаружение фигур и лиц людей, обнаружение пересечения линии или зоны человеком, контроль потери изображения Другие функции    ВЕБ-интерфейс, экранное меню, передача видео в реальном времени, обнаружение движения, привязка изображений, захват JPEG, программное обеспечение для удаленного мониторинга CMS, аппаратное сжатие, система «watch dog» Просмотр с мобильных устройств    множественный доступ с iOS и Android Питание изделия    IEEE 802.3af (PoE), IEEE 802.3at (PoE+) Максимальная потребляемая мощность (IEEE 802.3at), не более: в режиме включенного обогрева 12,9 Вт в режиме выключенного обогрева    6 Вт Температура вкл./откл. холодного запуска     -15°С ± 3°С Диапазон температуры окружающей среды при эксплуатации    -60°С … +50°С Влажность воздуха    до 100% при +25°С Устойчивость к несанкционированным действиям (НСД)    II (средняя) по ГОСТ Р 51558 Устойчивость к низким температурам    III (высокая) по ГОСТ Р 51558 Устойчивость к внешним воздействиям    III (высокая) по ГОСТ Р 51558 Степень защиты оболочки    IP66/IP68 по ГОСТ 14254 Материал корпуса    сплав алюминиевый, покрытие – краска порошковая RAL9002 Масса с упаковкой, не более    3 кг Режим работы    круглосуточный IP-адрес    192.168.1.230; логин: admin (пароль отсутствует) * Производителем установлено фокусное расстояние объектива f=2,8 мм (для объектива 2,8-12 мм) и f=5 мм (для объектива 5-50 мм).
