Описание Теко Астра-712/1

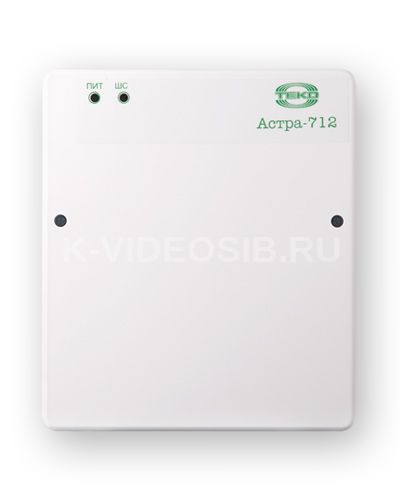

Теко Астра-712/1 - прибор приемно-контрольный охранно-пожарный на 1 шлейф, предназначен для контроля одного шлейфа сигнализации с установленными охранными или пожарными извещателями, управления внешними звуковыми и световыми оповещателями и сигнализаторами, выдачи тревожных извещений о нарушении ШС на пульт централизованного наблюдения (ПЦН) через релейный выход, обеспечения питания извещателей постоянным напряжением 12В (с защитой от короткого замыкания).

Основные данные

• постановка на охрану/снятие с охраны осуществляется:
• с использованием ключей Touch memory (ТМ) или устройств, генерирующих код формата ТМ, (РПУ Астра-Р исполнение ТМ, РПУ Астра-РИ-М). Количество регистрируемых идентификаторов ТМ - 28. Регистрация идентификаторов ТМ с помощью кнопки ТМ или с ПК.
• с использованием переключателя или кнопки с фиксированными состояниями “замкнут/разомкнут” (кнопка входит в комплект поставки); обеспечивается работа ШС по типам "охранный " или "пожарный".
• В ШС могут быть включены:
• извещатели и приемо-контрольные приборы, имеющие выход типа сухой контакт (релейный) и работающие на замыкание или размыкание;
• пожарные извещатели, питающиеся по шлейфу напряжением не менее 9 В и максимальным остаточным напряжением на сработавшем извещателе не более 6 В;
• контроль ШС типа "охранный" производится по сопротивлению в жестких границах состояний ШС "норма", "нарушение". Распознавание состояния ШС "неисправность " не производится;
• контроль ШС типа "пожарный” производится по сопротивлению в жестких границах состояний ШС "норма ", "нарушение ", "неисправность ", "внимание ";
• силовой выход для обеспечения питанием устройств оповещения, устройств оконечных РСПИ и других потребителей большого тока непосредственно от АКБ;
• установка основных режимов работы осуществляется с помощью перемычек на плате прибора и предусматривает выбор:
• режима настройки (перемычки или ПК),
• отключение линии расширения,
• способа постановки на охрану (ТМ или КН),
• режима работы в линии расширения (ведущий - ведомый),
• включение режима автоперевзятия,
• выбор режимов работы ШС ( "охранный " - "пожарный "),
• времени задержки на вход/выход;
• наиболее полная реализация возможностей ППКОП осуществляется программированием с ПК:
• выбор набора необходимых функций (ПО Flasher),
• определение режимов работы выбранного набора функций (ПО Pconf-712);
• подключение к ПК обеспечивается модулем сопряжения Астра-982 или Астра-983;
• приборы не предназначены для использования в составе систем автоматического управления пожаротушением.

Технические характеристики Теко Астра-712/1

• Питание от:
• сети переменного тока частотой 50 Гц напряжением 187÷242 В
• АКБ напряжением 12÷14 В
• Параметры ШС:
• напряжение на клеммах ШС в дежурном режиме от 9 до 14 В
• ток короткого замыкания по ШС, не более 20 мА
• Время интегрирования ШС:
• охранный 70±10 мс
• пожарный 300±30 мс
• Сопротивление ШС:
• "норма" от 3 до 5 кОм
• "нарушение" охранный от 0 до 3 или более 5 кОм
• "нарушение" пожарный от 1,5 до 3 или от 5 до 12 кОм
• "неисправность" пожарный от 0 до 1,5 или более 12 кОм
• ток в ШС для питания извещателей 3,5 мА
• величина пульсации по выходу "+12В" 100 мА
• напряжение АКБ, при котором включается индикация разряда 11,5±0,3 В
• напряжение АКБ, при переходе в "спящий" режим 10,5±0,3 В
• напряжение АКБ, при котором происходит отключение приборов (при отсутствии сетевого напряжения) 10,0±0,3 В
• габаритные размеры прибора 165х190х79 мм
• Масса прибора:
• с АКБ 3,9 кг
• без АКБ 1,3 кг
• Максимальный ток нагрузки выходов:
• внешнего звукового оповещателя с АКБ (клеммы "SND" и "+Bat_out") 1,5 А
• внешнего звукового оповещателя без АКБ (клеммы "SND" и "+12V") 0,1 А
• внешнего светового оповещателя (клеммы "LHT" и "+12V") 50 мА
• управления (клеммы "ARM_out" и "+12V") 50 мА
• температура, с АКБ от -10 до +55°С
• температура, без АКБ от -30 до +55°С
• относительная влажность воздуха без конденсации влаги до 93% при +40°С
• степень защиты оболочкой IP41.
