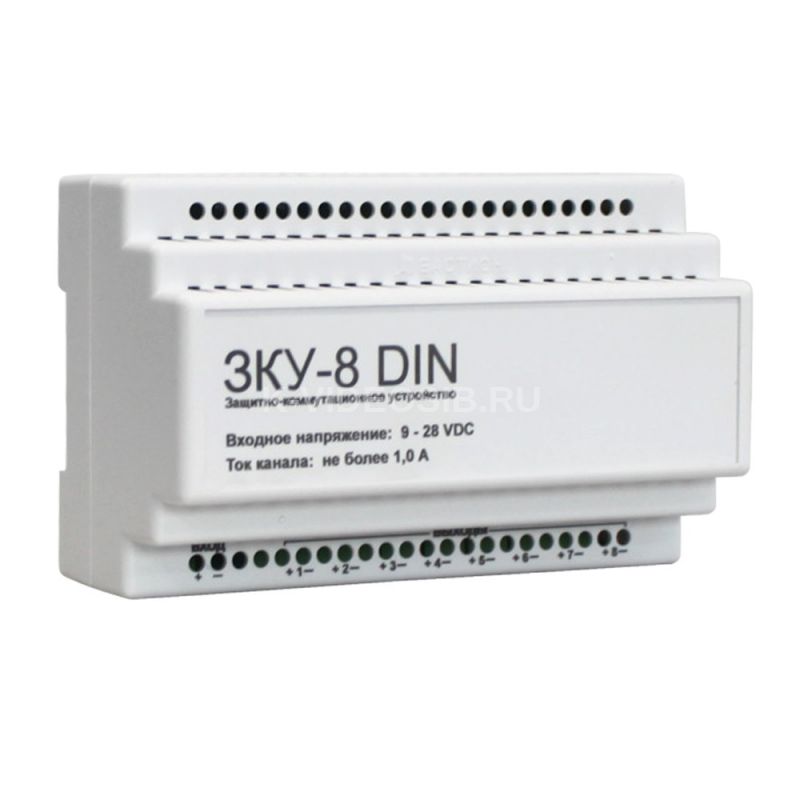

Описание СКАТ ЗКУ-8 DIN (230)

Защитно-коммутационное устройство, разработанное одним из ведущих производителей блоков питания в России – компанией Бастион. Модель ЗКУ-8-DIN может коммутировать до 8 каналов с максимальным током 1 А каждый. Преимущество модели – наличие независимого самовосстанавливающегося предохранителя для каждого подключенного потребителя. Это позволяет защитить оборудование от перегрузки или короткого замыкания.

Основной способ монтажа – на стандартную DIN-рейку. Устройство имеет компактные размеры, меньше, чем у большинства конкурентов. Производитель предусмотрел удобные быстроразъемные клеммы. Это облегчает монтаж. Коммутировать можно широкий диапазон напряжений от 9 до 28 В. Максимальное сечение проводом – 1,5 мм2. Собственный ток потребления ЗКУ-8-DIN – не более 19 мА.

Основное назначение ЗКУ-8 – подключение видеокамер, контроллеров охранных систем, другого оборудования, критичного к качеству питания. На вход подается напряжение с источника питания или ИБП, оснащенного емкой АКБ. Это позволит защитить системы охраны и видеонаблюдения от перебоев с поставкой электроэнергии.

Преимущества

ЗКУ-8 DIN обеспечивает:

• защиту участков шлейфов питания
• индикацию сработавшего предохранителя
• индикацию наличия напряжения на главной шине питания
• внешнюю светодиодная индикация состояния групп и внутренняя индикация состояния каналов
• индикацию каналов можно включать только на время обслуживания
• каждый канал имеет свой самовосстанавливающийся предохранитель
• индикация аварийного состояния

Технические характеристики СКАТ ЗКУ-8 DIN (230)

• Входное напряжение, В: 9…28
• Потребляемый ток без нагрузки, мА, не более: 19
• Число выходных каналов, шт: 8
• Ток каждого канала, А, не более: 1
• Сечение провода, зажимаемого в клеммах колодок, мм2: 1,5
• Габаритные размеры ШхГхВ, не более, мм: без упаковки с колодками: 140х100х70 в упаковке: 150х105х75
• Масса, НЕТТО (БРУТТО), кг, не более: 0,15(0,19)
• Диапазон рабочих температур, °С: -10…+40
• Относительная влажность воздуха при 25 °С, %, не более: 80
• Степень защиты оболочкой по ГОСТ 14254-96: IP20

Комплект поставки
1. Защитно-коммутационное устройство - 1 шт.
2. Руководство по эксплуатации - 1 экз.
3. Клемник - 9 шт.
4. Тара упаковочная - 1 шт.
