Описание Ресанта АСН-80000/3

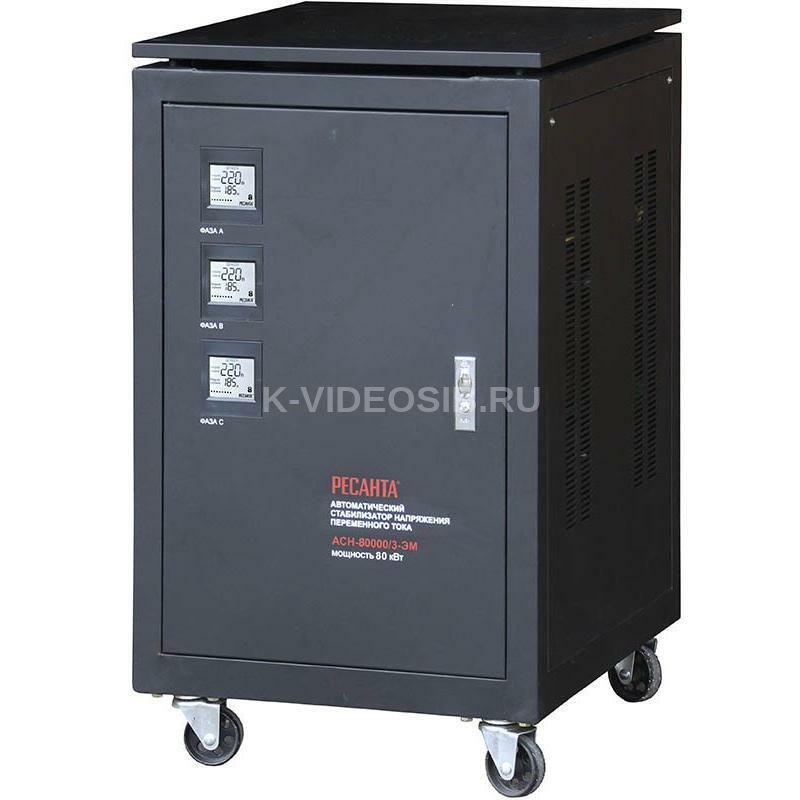

Трехфазный стабилизатор электромеханического типа Ресанта ACH-80000/3-ЭМ обеспечивает эффективное электропитание любой техники, защищая от возможных повреждений и сбоев. Данная модель разработана для защиты устройств от аварийных скачков электроэнергии в пределах небольших жилых помещений и производственных комплексов. Прибор реализует уверенную работу различных устройств в условиях нестабильного по значению напряжения. Особенности модели:

• Высокая точность выходного напряжения;
• Низкий уровень шума, компактные габариты, напольная установка;
• Автоматическое отключение питания в условиях превышения значения напряжения и включение при соответствующем напряжении в условиях рабочего диапазона;
• Наличие фильтров входных и выходных частотных помех;
• Работает при кратковременных перегрузках;
• Усовершенствованный электропривод механического типа;
• Плавное регулирование напряжения без искажения синусоиды;
• Предусмотрена функция защиты от перегрева и короткого замыкания;
• Прочный металлический корпус.

Принцип работы На трансформаторе данного стабилизатора установлен электродвигатель, который перемещает щётку с графитовым наконечником по виткам катушки в момент изменения входного напряжения. Двигатель имеет чётко заданную скорость, за счёт этого время регулировки в данном стабилизаторе составляет 10 В/сек. Высокая точность выходного напряжения достигается за счёт того, что щётка считывает информацию с каждого витка (1 виток ориентировочно равен 1 вольту), погрешность составляет всего 2%, то есть 4,4 В. Такой стабилизатор стоит устанавливать в места где входное напряжение пониженное или повышенное, но без частых колебаний. Общие сервисные функции стабилизатора

• Регулировка выходного напряжения в широком диапазоне, с высокой точностью без искажения формы сигнала.
• Широкий диапазон входных напряжений 240-430 В линейное, 140-260 В фазное.
• Высокая точность стабилизации – 2 %.
• Контроль над выходным напряжением и суммарной подключенной мощностью с помощью встроенного в корпус дисплея.
• Автоматическое отключение нагрузки при превышении предельных значений выходного напряжения (максимального и минимального).
• Автоматическое отключение нагрузки при коротком замыкании.
• Автоматическое подключение нагрузки при восстановлении выходного напряжения в пределах рабочего диапазона.
• Индикация режимов работы.

Стабилизатор Ресанта ACH-80000/3-ЭМ имеет суммарную мощность 80 кВт, по 26,6 кВт на фазу, данной мощности хватает, чтобы питать отдельные потребители, или несколько потребителей, но общее потребление не должно превышать установленный мощностной номинал. Диапазон входных напряжений стабилизатора 240-430 В линейное и 140-260 В фазное, но при понижении входного фазного напряжения ниже 190 Вольт начинается потеря выходной мощности, при минимальном входном напряжении 140 Вольт выходная мощность сократиться на 50% и составит 40 кВт суммарно или по 13,3 кВт на каждую фазу. Рекомендуем выбирать модель стабилизатора напряжения с небольшим запасом по мощности, который позволит создать резерв для подключения нового оборудования. При длительных превышениях допустимых значений входного напряжения система защиты отключит выходное напряжение, а сам стабилизатор уйдет в режим защиты. При перегреве стабилизатора так же произойдёт аварийное отключение выходного напряжения. Максимальное температурное значение обмотки трансформатора может достигать 70 °С, нагрев трансформатора напрямую зависит от температуры окружающей среды. Стабилизатор так же защищён от короткого замыкания при помощи предохранителя. Защита от перегрузки

• При повышении суммарной подключенной мощности на 120% от номинала, выход отключается в течение 20 секунд.
• При повышении суммарной подключенной мощности на 135% от номинала, выход отключается в течение 10 секунд.
• При повышении суммарной подключенной мощности на 150% от номинала, выход отключается в течение 5 секунд.

Описание индикаторов дисплея Трехфазные стабилизаторы напряжения оборудованы тремя LCD-дисплеями, каждый дисплей на одну фазу. Ниже представлено схематичное изображение дисплея с указанием всех индикаторов.

1. Задержка - индикатор активен при включении стабилизатора и при срабатывании одной из защит, (низкое/высокое напряжение, перегрев, перегрузка). Дополнительно на дисплее отображается обратный отсчет времени задержки.
2. Работа - индикатор активен постоянно при включенном устройстве.
3. Защита - индикатор активен при срабатывании одной из защит.
4. Индикатор нагрузки - изменяется пропорционально току нагрузки.
5. Гиря - часть индикатора нагрузки - индикатор активен постоянно при включенном устройстве.
6. Ресанта – индикатор появляется при включении (буква за буквой), и активен постоянно при включенном устройстве.
7. Перегрев - индикатор активен при срабатывании защиты от перегрева.
8. Перегрузка - индикатор активен при срабатывании защиты от перегрузки.
9. Пониженное напряжение - индикатор активен при выходном напряжении <202 В.
10. Строка состояния - представляет собой 8 точек. При включении каждая точка соответствует 1 секунде задержки при включении.
11. Повышенное напряжение - индикатор активен при выходном напряжении >245 В.
12. Входное напряжение - отображает входное напряжение.
13. Выходное напряжение - отображает выходное напряжение.

Комплект поставки

1. Трехфазный стабилизатор электромеханического типа ACH-80000/3-ЭМ - 1 шт.
2. Инструкция по эксплуатации - 1 шт.

Технические характеристики Ресанта АСН-80000/3

• Вес, кг: 282
• Время регулирования, мс: 10
• Высоковольтная защита, В: 260±5
• Габаритные размеры, Д×Ш×В, мм: 1090х540х650
• Диапазон входного напряжения, В: 240-430
• Искажение синусоиды: отсутствует
• Класс защиты: IP 20 (негерметизирован)
• КПД, при нагрузке 80% не менее: 97
• Номинальная величина выходного напряжения, В: 380±2%
• Номинальная мощность при Uвх≥190 В, кВт: 80
• Относительная влажность воздуха, не более, %: 80
• Охлаждение: естественное
• Рабочая температура окружающей среды, °C: 0-45
• Рабочая частота, Гц: 50 / 60
• Точность поддержания выходного напряжения, %: 2
