Теко Астра-863 исп.А
Код: 1279672
Розн. цена: 8 399 руб
Ваша цена: 8 169 руб
Быстрая доставка
Гарантия 10 лет
Товары сертифицирован
Описание
Описание Теко Астра-863 исп.А

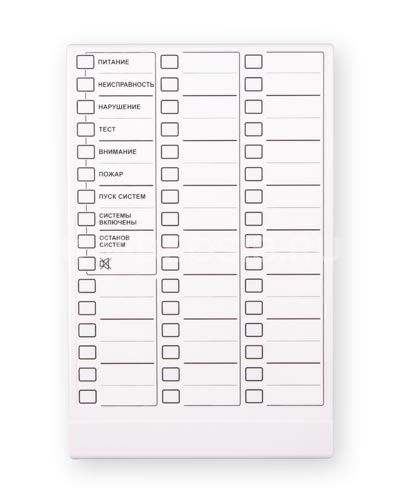

Теко Астра-863 исп.А - модуль индикации для системы Астра-Zитадель. Содержит 8 индикаторов обобщенного состояния системы, 38 индикаторов состояния разделов, звуковой сигнализатор, кнопка отключения звука, вход Touch Memory; работа под управлением ППКОП Астра-Z-8945 исп. А, подключение к ППКОП по RS-485, подключение до 4-х расширителей Астра-863 исп.АР по линии SL; два входа питания (основной и резервный).
Особенности
- Астра-863 исполнение А - основной модуль индикации, работающий под управлением ППКОП Астра-Z-8945 исп.А; информационный обмен с ППКОП по проводному интерфейсу RS-485;
- трехцветная индикация извещений по ГОСТ Р 53325;
- звуковое сопровождение извещений;
- сброс звукового сигнала кнопкой;
- два входа питания (основной и резервный) по ГОСТ Р 53325;
- один вход (Zone) контроля исправности внешнего источника питания по ГОСТ Р 53325;
- один вход для подключения считывателей идентификаторов ТМ (Touch memory по спецификации Dallas Semiconductor DS1990A(R)) и выход для подключения светодиода считывателя;
- информационный интерфейс SL для подключения до 4-х дополнительных модулей расширения Астра-863 исп. АР (48 индикаторов); выход питания для дополнительных модулей расширения Астра-863 исп. АР;
- программирование привязок индикаторов к разделам системы с помощью программного комплекса мониторинга ПКМ Астра-Z.
Технические характеристики Теко Астра-863 исп.А
- напряжение питания 10÷27 В
- потребляемый ток от источника питания 12 В (без учета расширителей), не более* 220 мА
- потребляемый ток от источника питания 24 В (без учета расширителей), не более** 150 мА
- дальность интерфейса RS-485, не более 1000 м
- дальность интерфейса ТМ, не более 25 м
- Параметр входа Zone для контроля исправности источников питания:
- напряжение на клеммах в дежурном режиме 5 В
- сопротивление входа в состоянии "Норма" от 3 до 5 кОм
- сопротивление входа в состоянии "Нарушение" от 0 до 3 или более 5 кОм
- время интегрирования входа 300+30 мс
- ток короткого замыкания на клеммах Zone, не более 20 мА
- Параметры линии расширения:
- напряжение выхода питания 5 В
- активное сопротивление, не более 100 Ом
- емкость между проводниками, не более 0,033 мкФ
- длина, не более 10 м
- количество подключаемых расширителей, не более 4 шт.
- Условия эксплуатации:
- температура от -10 до +55°С
- относительная влажность воздуха без конденсации влаги до 93% при +40°С
- степень защиты оболочкой IP30.
