Описание Тахион Крепление ТШ-9 настенное

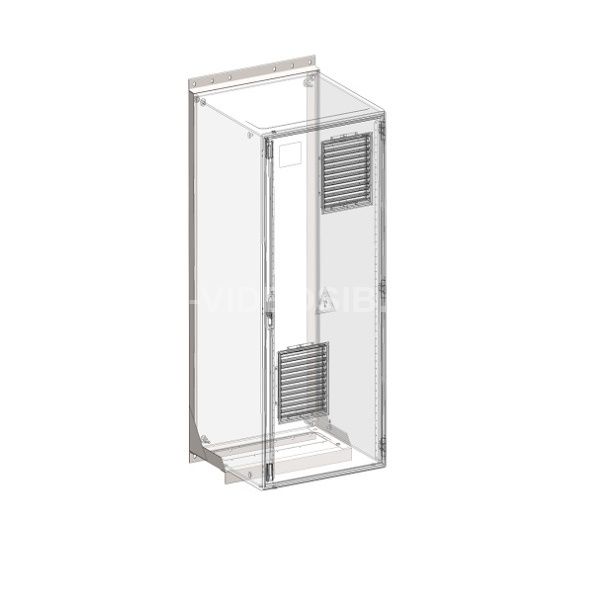

Крепления представляют собой сварные конструкции из металлического уголка размером 40х40х3 мм. Крепление на стену ТШ-9 предназначены для установки шкафов серии ТШ-9 плоские вертикальные поверхности как внутри, так и вне помещений. Крепления выпускается по техническим условиям ТУ 4372-026-31006686-2011. Установка Крепление устанавливается на стену с помощью четырёх анкер-шпилек М10 (в комплект поставки не входят). Шкаф ТШ-9 закрепляется на креплении с помощью болтов М8х25 как показано на рис. Габаритные и установочные размеры крепления на стену ТШ-9 Комплект поставки:

1. Кронштейн - 1 шт.
2. Болт М8х25 - 4 шт.
3. Шайба 8 - 4 шт.
4. Шайба гровер 8 - 4 шт.
5. Этикетка - 1 шт.
6. Упаковочная тара - 1 шт.

Варианты исполнения крепления ТШ-9:

Крепление ТШ-9 настенное

Крепление ТШ-9 на опору
