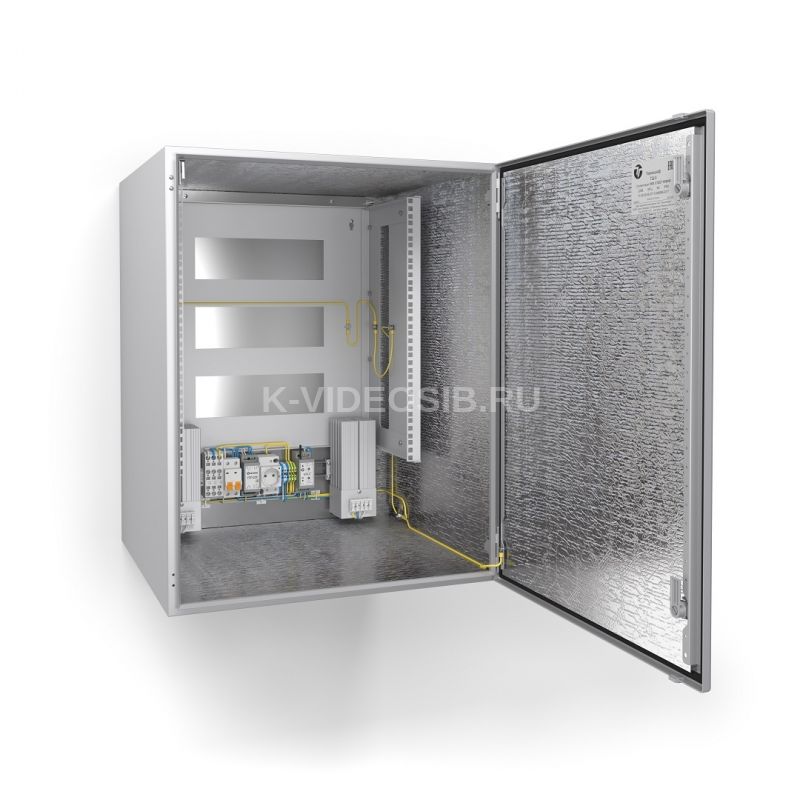

Описание Тахион ТШ-9

Термошкаф ТШ-9 предназначен для установки в нём телевизионного либо другого электронного оборудования, в том числе выполненного в конструктивах для установки в 19-дюймовую стойку, и поддержания заданного температурного режима при эксплуатации этого оборудования.

Термошкаф оборудован:

• блоком управления климатом (БУК-4), предназначенным для управления холодным запуском аппаратуры, установленной в термошкафу и обогревом;
• двумя обогревателями термошкафов ОТШ-200, оборудованными встроенными биметаллическими выключателями, ограничивающими температуру поверхности радиатора до +90°С;
• тамперным контактом для сигнализации о несанкционированном доступе.

Термошкаф выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

По способу защиты человека от поражения электрическим током термошкаф соответствует классу I по ГОСТ 12.2.007.0-75.

Климатическое исполнение термошкафа соответствует УХЛ 1, 5 ГОСТ 15150. Степень защиты IP66.

Устройство термошкафа

1.	Шкаф 600х760х600	1 шт.
2.	Панель монтажная	1 шт.
3.	Тамперный контакт (S2)	1 шт.
4.	Выключатель автоматический ВА47-29 2P 10A/4,5кА характеристика С (S1)	1 шт.
5.	Обогреватель (ОТШ-200)	2 шт.
6.	Клеммы трехпроводные (Х1) (S провода до 16 мм²)	3 шт.
7.	Клеммы проходные (Х2) (S провода до 6 мм²)	4 шт.
8.	Клеммы заземления (Х3) (S провода до 6 мм²)	3 шт.
9.	Блок управления климатом (БУК-4)	1 шт.
10.	Устройство защиты питания 220 В (УЗП-220)	1 шт.
11.	Розетка 220В (XS1)	1 шт.
12.	Кронштейн крепления 19’’ оборудования 12U, глубина 300-450мм	1 шт.
13.	Кабельный ввод PBA11-10 – Ø кабеля 6-10мм	6 шт.
14.	Кабельный ввод PBA21-18 – Ø кабеля 13-18мм	2 шт.
15.	Кабельный ввод PBA36-30 – Ø кабеля 24-30мм	2 шт.

Схема электрическая принципиальная

Технические характеристики Тахион ТШ-9

Питание термошкафа:      – напряжение питания    220 В AC, 50 Гц      – максимальный ток нагрузки    10 А Обогрев:      – напряжение питания    220 В AC, 50 Гц      – потребляемая мощность    436 Вт Диапазон рабочих температур    – 60 °С ÷ +50 °С Диапазон регулирования температуры обогрева в термошкафу    -20 °С ÷ +15° С Температура срабатывания тепловой защиты обогрева    +30 °С ± 3 °С Температура срабатывания аварийной сигнализации    +70 °С ± 3 °С Диапазон регулирования температуры холодного запуска аппаратуры    -30 °С ÷ +5 °С Материалы и поверхности термошкафа:      – корпус    листовая сталь 1,25 мм, грунтовка, порошковое покрытие      – дверь    листовая сталь 1,5 мм, грунтовка, порошковое покрытие      – панель монтажная    листовая сталь 2 мм, оцинкованная Полезная высота кронштейна крепления 19’’ оборудования:    12U (534 мм)      – глубина    300-450 мм Габаритные размеры (без гермовводов)    600 х 760 х 600 мм Вес c упаковкой, не более    72 кг
