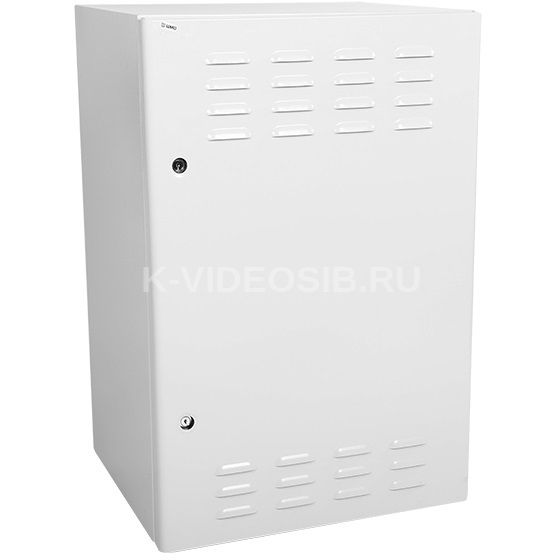

Описание ЦМО ШТВ-Н-9.6.5-4ААА-Т2

Укомплектованные шкафы ЦМО ШТВ-Н-9.6.5-4ААА-Т2 комплектация T2-IP65 представляют собой готовое решение с системой контроля микроклимата, которая поддерживает заданную температуру и влажность в заданных параметрах круглый год.

Изделие в климатическом исполнении У2 по ГОСТ 15150–69 предназначено для уличной эксплуатации при температуре от минус 50 до 45 °С и относительной влажности воздуха не более 80 % при 20 °С.

Шкаф крепится на стену при помощи четырёх уголков (анкеры не входят в комплект поставки), при необходимости можно применить крепление на столб (не входит в комплект поставки).

В основании шкафа ЦМО ШТВ-Н-9.6.5-4ААА-Т2 предусмотрены съёмные заглушки для ввода кабелей. Конструкция заглушек предполагает разное количество и диаметр отверстий для установки кабельных вводов по желанию заказчика. (В комплект изделия входит один кабельный ввод для подключения питания шкафа).

Для крепления на столб необходимо докупить комплект крепления на столб EMW-KKC-600.

Питание изделия осуществляется от внешней электрической сети напряжением 220 В переменного тока частотой 50 Гц.

Изделие имеет степень защиты от поражения электрическим током класса I по ГОСТ IEC 61140-2012 и соответствует ГОСТ 12.2.027.0-75.

Допустимая распределённая статическая нагрузка до 150 кг.

Корпус шкафов ЦМО ШТВ-Н-9.6.5-4ААА-Т2 имеет металлическую сварную конструкцию, внутри покрыт слоем утеплителя с фольгированным покрытием, что улучшает термоизоляцию и уменьшает теплопотери через стенки шкафа. В комплект шкафа входят задняя оцинкованная панель и комплект вертикальных юнитовых панелей.

Двери шкафов ЦМО ШТВ-Н-9.6.5-4ААА-Т2 имеют перфорацию, которая обеспечивает вентиляцию установленного в них оборудования, но при этом исключает прямой доступ в полость шкафа и попадание в него инородных предметов. В дверь встроена система вентиляции, состоящая из модуля вентиляторного (только в комплектации Т1) и фильтра. Максимальный угол открытия двери шкафа 120°. На кронштейне, расположенном на верхней петле двери, находится датчик открытия дверей.

Перечень установленного оборудования:

• Вентилятор (комплектация Т1)
• Нагреватель полупроводниковый
• Разрядник перенапряжения
• Индикатор напряжения
• Гигростат
• Термостат
• Выключатель дифференциальный защитный
• Выключатель автоматический
• Датчик открытия двери
• Розетка на DIN-рейку
• Шина заземления.

Аксессуары и дополнительные комплектующие

Данная позиция может быть снабжена необходимыми аксессуарами и дополнительными комплектующими, предназначенными для организации креплений аппаратуры, оптимизации разводки и коммутации кабелей и других целей.

Прочие аксессуары

• Замок для настенных шкафов серии ШТВ-Н, индивидуальные ключи
• Замок для настенных шкафов серии ШТВ-Н, универсальные ключи
• ККС-ШТВ-600 Комплект крепления на столб для шкафов ШТВ-Н
• ККС-ШТВ-600У Комплект крепления усиленный на столб для шкафов ШТВ-Н
• Оцинкованная крыша дождевая для шкафов серии ШТВ-Н глубиной 500 мм
• Оцинкованный цоколь (основание) для ШТВ-Н (В250 x Ш600 x Г500)

Аксессуары для навесных шкафов EMW/EMWS

• Ограничитель двери для шкафов EMW

Технические характеристики ЦМО ШТВ-Н-9.6.5-4ААА-Т2

• Артикул ШТВ-Н-9.6.5-4ААА-Т2
• Код номенклатуры 30130010016
• Высота, U 9
• Высота, мм 500
• Ширина, мм 600
• Глубина, мм 530
• Цвет Серый RAL 7035
• Вес изделия, кг 46
• Материал Металл
