AccordTec ATEC-D132E-Sl
Описание AccordTec ATEC-D132E-Sl

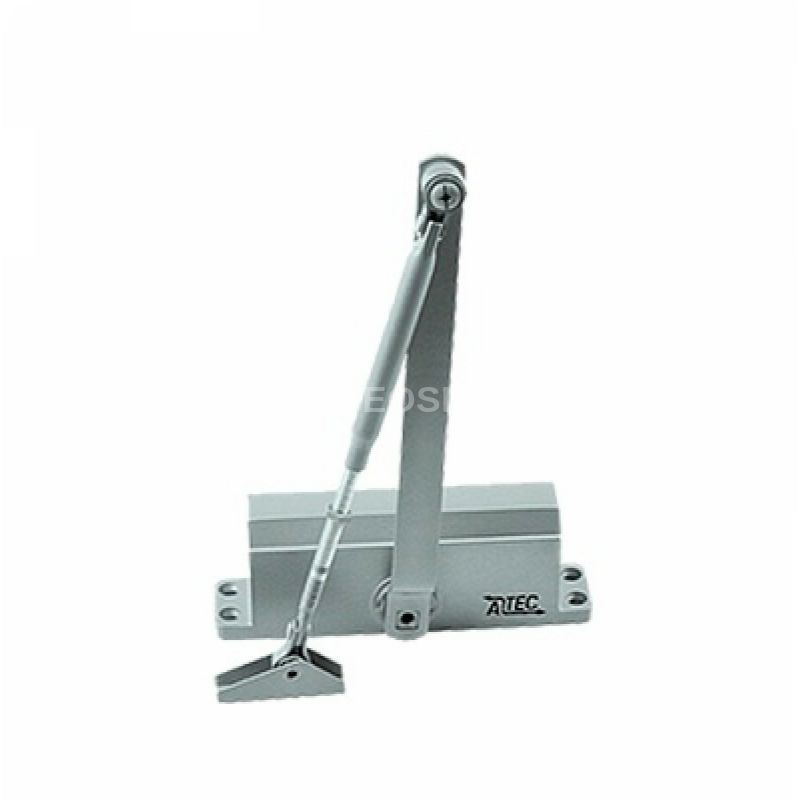

ATEC-D132E-Sl ("ATEC", дверной доводчик)
Артикул: AT-08597
Доводчик механический до 65 кг , 2-х скоростной, регулируемый. Усилие: EN 2/3 (в зависимости от установки) (EN1154). Тип установки: универсальный, для левых и правых дверей.
Рабочая температура: -45...+50 °С. Габаритные размеры: 144х36х57. Установочный размер: 132х19 мм. Масса брутто: 900 г.Цвет: серебро.
Комплект поставки
- Доводчик 1 шт.
- Штанга с рычагом 1 шт.
- Декоративный колпачок 1 шт.
- Винт для крепления доводчика 4 шт.
- Винт для крепления рычага 2 шт.
- Шуруп для крепления доводчика 4 шт.
- Шуруп для крепления рычага 2 шт.
- Винт для крепления штанги 1 шт.
- Инструкция 1 шт.
- Упаковка 1 шт.
Монтаж
1. Наметьте и просверлите крепежные отверстия для тела доводчика и кронштейна рычага;
2. Закрепите болтом из комплекта крепежа нерегулируемую часть рычага на теле доводчика. Далее закрепите тело доводчика шурупами (или винтами) из комплекта крепежа;
3. Закрепите регулируемую часть рычага шурупами (или винтами) из комплекта. Выберите длину регулируемого рычага таким образом, чтобы после соединения, нерегулируемая часть была перпендикулярна дверной коробке;
4. Соедините обе части складного рычага. Установите декоративный колпачок на теле доводчика;
5. Отрегулируйте винтом «CLOSING» скорость закрытия в диапазоне 160° -18°;
6. Отрегулируйте винтом «LATCH» скорость доводки в диапазоне 18° - 0°.
Технические характеристики AccordTec ATEC-D132E-Sl
- Функционал: дверной доводчик
- Артикул: AT-08597
- Рабочая температура, °С: от -45 до +50
- Относительная влажность не более, %: 90
- Габаритные размеры, мм: 144 х 36 х 57
- Материал корпуса: металл
- Цвет корпуса: серебристый
- Особенности: 2 скорости
- Бренд: ATEC
- Масса, г: 900
- Тип двери (правая/левая): универсальный
- Масса двери, кг: до 65
- Установочные размеры, мм: 132 х 19
- Тип тяги: рычажная
- Страна: Россия
