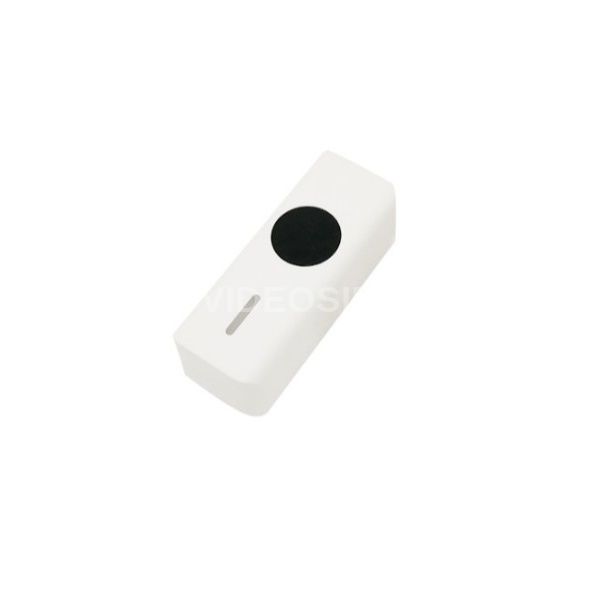

Описание AccordTec AT-H810P-W

AccordTec AT-H810P-W - Бесконтактная накладная кнопка выхода с регулировкой дальности срабатывания от 7 до 15 см и задержки на выключение.

Особенности:

• НО/НЗ
• питание 12/24 В
• Коммутация 2 А, 24 В
• Материал: пластик
• Дежурная индикация синяя, при срабатывании - зеленая
• Герметизированная плата (после регулировки рекомендуется дополнительная герметизация разъема и регуляторов).
• Рабочая температура: -20°С+55°С
• Габариты: 80 х 32 х 23 мм
• Масса брутто: 60г

  Назначение изделия

  Кнопки «Выход» предназначены для использования в системах контроля доступа и других слаботочных системах.

  Установка и подключение

  1. Разметить места крепления кнопки, просверлить отверстия нужного диаметра. 2. Произвести подключение кнопки, согласно инструкции на управляемое кнопкой устройство. 3. Закрепить кнопку в месте установки.

  Внешний вид и индикация





  Регулировку дальности срабатывания производить только при синем цвете индикатора.



  Комплектация

  1. Кнопка бесконтактная в индивидуальной упаковке

Технические характеристики AccordTec AT-H810P-W

• Модель: AT-H810P-W
• Тип: Бесконтактная накладная кнопка выхода с регулировкой дальности срабатывания
• Тип установки: Накладной
• Габариты, мм: 80 х 32 х 23
• Рабочая температура: от – 20 до +55
• Особенности: бесконтактная, дальность срабатывания 7-15 см, регулировка времени восстановления, плата залита компаундом
• Материал корпуса: пластик
• Цвет корпуса: белый
• Вес, г: 60
• Тип изделия: Кнопка выхода
• Питание, В: 12 или 24
• Коммутируемое напряжение, В: 24
• Выходные контакты: НЗ, С, НР
• Коммутируемый ток, А: 2
• Подсветка: есть
