Описание AccordTec ML-395-2(Б/Э)

Описание AccordTec ML-395-2(Б/Э)

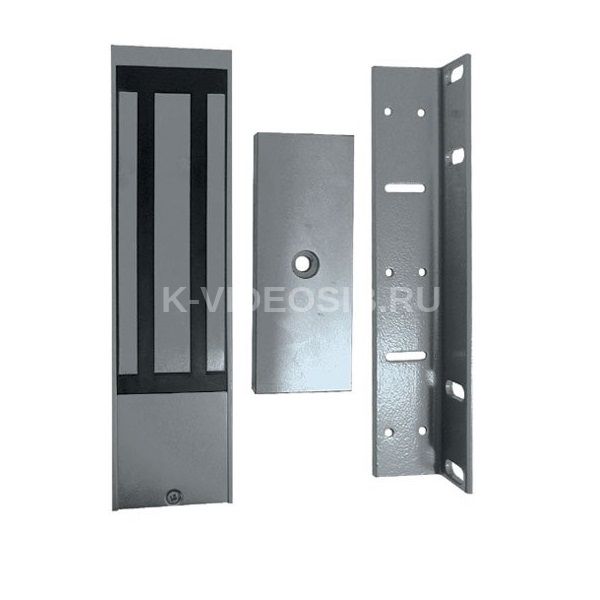

Электромагнитный замок AccordTec ML-395-2(Б/Э), предназначен для использования в системах контроля доступа и автоматики пожарных и запасных выходов, а также в помещениях, где предъявляются самые жесткие требованиях исполнительному механизму: высокая надежность; исключительная износоустойчивость; вандалозащищенность. Места расположения электромагнитного замка и якоря Описание работы контроллера Электронная плата замка МL-395 построена на базе микропроцессора и осуществляет множество функций. Контроллер МL-395 предназначен для открывания электромагнитного замка МL-395 на заданной промежуток времени от 1 сек. до ~2 мин. Питание контроллера осуществляется постоянным или переменным напряжением 12 В (действующее значение). При включении (подаче питания) в течение ~4 сек, контроллер осуществляет задержку перед началом конфигурирования. В это время светодиод индикатора горит красным цветом, замок открыт, а контроллер не реагирует ни на какие сигналы извне. По истечении времени задержки индикатор загорается желтым цветом на 3...4 сек. и контроллер автоматически определяет тип кнопки управления выхода (Н.З. или Н.Р.). В этот момент, при необходимости, можно установить новое время открывания замка. Для этого необходимо за время, пока цвет свечения светодитода желтый, 3 раза нажать и отпустить кнопку выхода (каждое нажатие будет сопровождаться кратким звуковым сигналом), нажать ее в четвертый раз и удерживать ее в течение того времени, которое Вы желаете установить. В случае обесточивания электромагнитного замка в процессе эксплуатации информация об установленном времени открывания замка сохраняется в энергонезависимой памяти контроллера. Переход из режима конфигурирования в рабочий режим происходит автоматически. В рабочем режиме светодиодный индикатор мигает красным цветом. При нажатии кнопки выхода замок открывается, светодиодный индикатор горит зеленым цветом и раздается прерывистый звуковой сигнал. В случае если величина питающего переменного напряжения превышает -16В, светодиодный индикатор горит желтым цветом, т.е. сигнализирует о завышенном напряжении и критическом режиме функционирования. При возврате величины питающего напряжения к норме контроллер возвращается к нормальному режиму функционирования. Если величина питающего напряжения превышает 16В, светодиодный индикатор непрерывно горит желтым цветом и через 30 сек. начинает звучать непрерывный сигнал, а еще через 30 сек. электромагнитный замок отключается. Звуковой сигнал будет продолжаться до приведения величины питающего напряжения к норме или выхода из строя контроллера.

Технические характеристики AccordTec ML-395-2(Б/Э)

• Сила удержания, кг: 500
• Напряжение питания DC, В: 12
• Потребляемый ток, мА: 650
• Датчик состояния двери: Нет
• Габаритные размеры, мм: 267х70х45
• Светодиодная индикация состояния: Есть
• Диапазон рабочих температур, °С: -30…+50
• Масса, не более, кг: 5,5
