Описание AccordTec AT-SN net

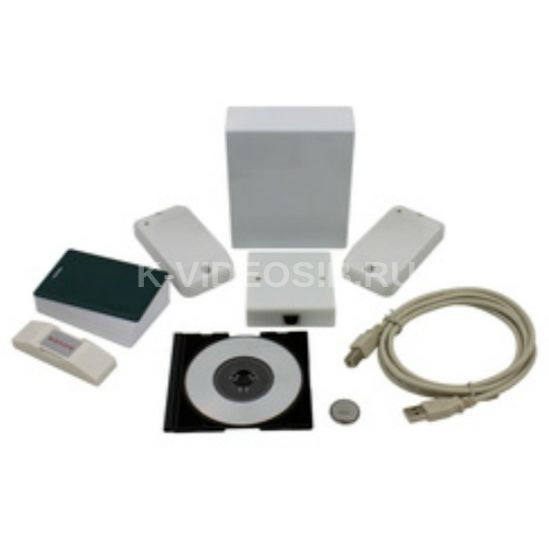

Стартовый комплект сетевой системы контроля доступа AccordTec AT-SN net. Предназначен для учета времени прихода, ухода и перемещений сотрудников в течение рабочего дня. Кроме того, система обеспечивает контроль прохода через двери, на которых установлены контроллеры. Обеспечивается это следующим образом, каждому работнику раздаются идентификационные карты (брелки). Входя вовнутрь или выходя из помещения, каждый работник должен поднести идентификатор к считывателю, контроллер, получив код карты, дает команду на разблокирование замка двери, если он установлен. Таким образом, регистрируется время и направление прохода работника.

Система AccordTec AT-SN net позволяет составлять месячные, недельные и суточные отчеты о продолжительности фактического нахождения на работе сотрудников, а также определять текущее положение сотрудника. Графически отображать перемещение сотрудника в течение дня. Позволяет выявлять нарушения трудовой дисциплины. Дополнительно система способна обеспечивать охрану помещений.

СОСТАВ СИСТЕМЫ

Система выполнена на базе сетевых контроллеров ASN. В базовый комплект входит один контроллер. Кроме контроллеров система состоит из: - Считыватель EM-Marine AT-P0013 – в комплекте две штуки. Один считыватель устанавливается на входе в помещение другой – на выходе. Они считывают идентификационный код с поднесенной карты и передают его контроллеру управляющему данной дверью. Идентификационные карты EM-Marine – десять штук в базовом комплекте. Данная версия поддерживает работу с пятьюстами картами. В случае необходимости увеличения данного числа обратитесь к поставщику. - Замок (в комплект не входит) – устанавливается на двери и управляется контроллером. Система позволяет подключать электромагнитные, электромеханические замки и электрозащелки. - Герконовые датчики (в комплект не входят). Один устанавливается на двери и позволяет контроллеру фиксировать факт открывания двери. Другие нужны для обеспечения охраны помещения и устанавливаются на окнах. В случае использования инфракрасного датчика движения герконовые датчики на окна можно не устанавливать. - Динамик 1W (в комплект не входит) нужен для обеспечения возможности контроллеру, выдавать звуковые сигналы. - Кнопка выхода. Одна в комплекте. Устанавливается внутри помещения и позволяет выходить без идентификационной карты. Она может быть установлена на посту охраны. - Кнопка вызова (в комплект не входит). Устанавливается на входе, при ее нажатии контроллер с помощью динамика выдает звуковой сигнал вызова. - Блок питания (в комплект не входит) обеспечивает функционирование контроллера и считывателей. При применении бесперебойного блока питания система сможет выполнять свои функции и при обесточивании помещения. Время автономной работы можно определить из расчета, что потребление всей системы в режиме ожидания не превышает одного ампера, при использовании электромагнитного замка, и менее 200 миллиампер при использовании электромеханического.

Важно! Электромеханические замки в момент активации потребляют ток, часто превышающий 3 ампера. Учитывайте это при выборе блока питания!

- Датчик пожара (в комплект не входит) ,если таковой имеется в помещении, также может быть подключен к системе. При его срабатывании система выдает сигнал сирены и разблокирует двери, тем самым, обеспечивая беспрепятственный выход сотрудников и доступ в помещение пожарной команды. В определенных случаях этот датчик может быть заменен выключателем, находящимся на посту охраны. - Конвертер ASN USB-RS485 – один в комплекте. Он обеспечивает преобразование коммуникационного интерфейса контроллера ASN (RS485) в интерфейс компьютера (USB) и далее, с помощью драйвера, в виртуальный COM-порт. Интерфейс RS485 – позволяет подключать устройства на расстояниях около одного километра. Питание конвертера осуществляется по кабелю USB от компьютера. Данный конвертер является специализированным, и использовать в системе вместо него какой-либо другой – нельзя. Компьютер с операционной системой Windows и с установленным программным обеспечением позволяет загружать в контроллер коды идентификаторов, а так же получать с него и обрабатывать информацию о проходах сотрудников. На компьютере должен быть один свободный разъем USB для подключения конвертера ASN USB-RS485.

Технические характеристики AccordTec AT-SN net

• Контроллер: - Напряжение питания DC 12 V - Потребляемый ток 0.2 A - Тип замка эл/магн & эл/мех - Тип кнопки N.O. - Длинна шлейфа кнопки (м) 10 - Длина шлейфа считывателя (контактора)(м) 10 - Время срабатывания, сек 1-100 - Индикация звук, свет - Программирование ключей С компьютера - Энергонезависимая память 500 (с расширением до 2000) - Ток комму-тации до 3 А - Рабочая температура -20...+60 °С

• Конвектор: - Питания 5В (от USB) - Потребляемый ток 0.05 A - Конвертация RS-485(Специализированный) - Расстояние от конвектора до компьютера до 3 м - Расстояние от контроллера до конвектора до 1 км

• Считыватель Proximity AT-P0013: - Идентификаторы Proximity-карты, брелоки стандарта ЕМ-Marin - Расстояние считывания Карта 6...9 см, брелок 4...5 см - Напряжение питания 6,5V- 16V DC - Ток потребления 0,035A max - Рабочая температура -10...+40°C - Габаритные размеры (мм) 90 х 45 х 18 - Материал корпуса ABS-пластик

• Кнопка выходы: PB-26B - Кнопка открывания двери (НО, НЗ), пластик, 75х24 мм
• Цвет белый.
