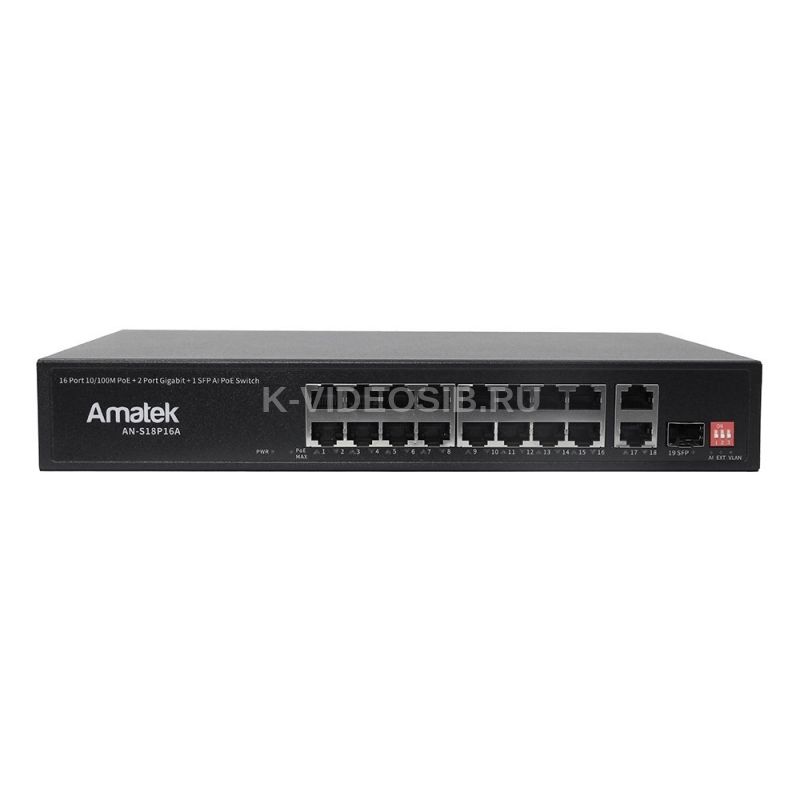

Описание Amatek AN-S18P16A (300Вт)(7001016)

19-портовый 10/100/1000 Мбит/с настольный/монтируемый в стойку коммутатор с PoE+  до 300Вт.

Особенности:

• 16 портов 10/100 Мбит/с с поддержкой PoE+ (IEEE 802.3 at/af),  автосогласованием и авто-MDI/MDIX (разъёмы RJ45)
• 2 порта 10/100/1000 Мбит/с, автосогласованием авто-MDI/MDIX (разъёмы RJ45)
• 1 слот SFP 1000 Мбит/с (1000Base-SX, 1000Base-LX)

Power over Ethernet (PoE):

• 16 портов PoE+, позволяющие передавать питание и данные по одному кабелю
• Поддержка потребляемой мощности до 30 Вт для каждого PoE-порта
• Перераспределение мощности между портами в зависимости от потребления нагрузки
• Общая потребляемая мощность 300 Вт для всех PoE-портов
• Поддержка PoE-устройств на базе стандартов  IEEE 802.3 at/af
• WatchDog – функция контроля зависания, подключенных к коммутатору устройств, с последующим их перезапуском (перезагрузкой). Включение/отключение WatchDog производится DIP-переключателем на передней панели коммутатора.

Коммуникации:

• Режим CCTV позволяет передавать данные и питание на расстояние до 250 метров на скорости до 10 Мбит/с
• Гигабитные 1000Base-T порты Ethernet со слотами SFP обеспечивают высокоскоростную передачу данных, обеспечивающими дополнительные возможности для расширения сети или подключения устройств записи на большое количество камер.
• 1 слот SFP позволяет устанавливать SPF модули для соединения коммутатора по оптическим линиям передачи данных.
  • 1000Base-SX: 62.5/50мкм многомодовое волокно (MMF)
  • 1000Base-LX: 62.5/50мкм многомодовое волокно (MMF)

Примечание: для подключения по оптоволоконному кабелю необходим SFP модуль (в комплект не входит).

Коммутация:

• Коммутационная способность 9,2 Гбит/с
• 8192 записей в таблице MAC-адресов с возможностью автоматического запоминания и автоматической очистки записей в таблице по времени
• Метод коммутации – хранение и передача (Store and Forward)
• Поддержка jumbo-кадров до 10240 байт, позволяет передать данные, по размеру превышающие 1500 байт в кадре, заданные стандартами Ethernet.
• Поддержка Auto-MDI/MDIX автоматически определяет типа подключенного кабеля (прямой/перекрещенный) и исключает ошибки неправильного выбора соединительных кабелей между  оборудованием
• Функция автосогласования на каждом порту определяет скорость соединения сетевого устройства (10, 100 или 1000 Мбит/с) и производит настройку совместимости и оптимального режима работы.

Свойства:

• Защита интерфейсов от перенапряжения 6кВ , короткого замыкания и переполюсовки
• Светодиодные индикаторы для контроля питания устройства, информирования о наличии сетевого соединения, его активности и скорости
• Металлический корпус, возможно размещение на рабочем столе, настенного размещения или крепление в стойку 19”
• 1 встроенный малошумящий вентилятор
• Кронштейны для крепления коммутатора в стойку 19” в комплекте
• Поддержка технологии Plug and Play существенно упрощает установку – специальная установка и настройка не требуются
• Питание от сети AC 110-240В (встроенный блок питания).

Внимание! Это продукт Класса защиты 1 (снабжен защитным заземлением). Вилка должна быть вставлена в сетевую розетку, снабженную заземляющим контактом. При необходимости, подключите заземляющий проводник к заземляющему контакту на корпусе устройства. Защитное заземление является обязательным условием подключения и безопасной эксплуатации устройства.

Переключатель на передней панели коммутатора:

• Link extension (EXT) - режим CCTV. Порты 1-16 поддерживают передачу данных и питания PoE на расстояние до 250 метров со скоростью 10Мб/с (рекомендуется использовать кабель Cat5e или Cat6).
• AI -  включение функции WatchDog для автоматического определение зависания оконечного устройства и его перезапуска.
• VLAN - изоляция портов 1-16 друг от друга. Трафик подается только между PoE портом и портом-uplink (без PoE), что позволит эффективно подавлять сетевые штормы и улучшать производительность сети.

Примечание: для работы в режиме CCTV на расстоянии до 250 м необходимо использовать LAN кабель CAT5e и выше, UTP4 24AWG (медные провода сечением не менее 0,5мм).

Комплект поставки: коммутатор, шнур питания, инструкция, комплект кронштейнов для монтажа в стойку, 4 резиновые подкладки с липким слоем.

Технические характеристики Amatek AN-S18P16A (300Вт)(7001016)

• Тип   неуправляемый

• Уровень коммутатора    L2

• Общее количество портов    19

• Количество портов PoE   16

• Порты   16 портов (100Мбит/с, RJ45, PoE+), 2 порта (1000Мбит/с, RJ45), 1 слот SFP (1000Мбит/с)

• Порты FE (100 Мбит/с) с PoE (RJ45)    16

• Порты GE (1000 Мбит/с) (RJ45)    2

• Слоты SFP (оптика)    1 слот SFP

• Дальность передачи   100м/1000 Мбит/с, 100м/100 Мбит/с, 250м/10 Мбит/с

• Разъемы   18 RJ45 с авто MDI/MDI-X, 1 слот SFP

• Среда передачи данных (оптика)   1000Base-SX: 62,5/50 волокно MMF 2-550 метров, 1000Base-LX: 62,5/50 волокно MMF 2-550 метров и 10мкм волокно SMF 2-5000 метров

• VLAN    изоляция портов

• Сетевые протоколы и стандарты   IEEE802.3i (10BASE-T), IEEE802.3u(100BASE-TX), IEEE802.3ab(1000BASE-TX), IEEE802.3z(1000Base-X), IEEE802.3z(1000Base-LX), IEEE802.3x(Flow Control), IEEE802.3af(PoE), IEEE802.3at(PoE+)

• Стандарт PoE (Power over Ethernet)    IEEE 802.3af (15,4Вт на канал), IEEE 802.3at (до 30Вт на канал), режим антизависания PoE устройств (WatchDog)

• Бюджет PoE    300 Вт

• Коммутационная матрица   9,2 Гбит/с

• Скорость пересылки пакетов   6,85 Mpps

• Таблица MAC-адресов    8К

• Защита интерфейсов   от перенапряжения, от короткого замыкания, от переполюсовки

• Грозозащита   6кВ

• Промышленные стандарты   IEC 61000-4-2 устойчивости к статическим разрядам (ESD) Class 3

• Переключатель на корпусе   изоляция портов (VLAN), передача данных на 250м (10Мб/с), функция WatchDog

• Метод коммутации    Store and Forward (передача с промежуточным хранением)

• LED индикация   Link/Activity, скорость, PoE, питание

• Установка   в стойку 19”, высота 1U, набор кронштейнов в комплекте

• Питание коммутатора   AC 110-240В, (встроенный блок питания)

• Охлаждение   1 встроенный малошумящий вентилятор

• Размеры коммутатора   280(ш) x 190(г) x 44.5(в) мм

• Диапазон рабочих температур   от -20°С до +55°С

• Температура хранения   от -40°С до +75°С

• Рабочая влажность   от 10% до 95% RH без конденсата
