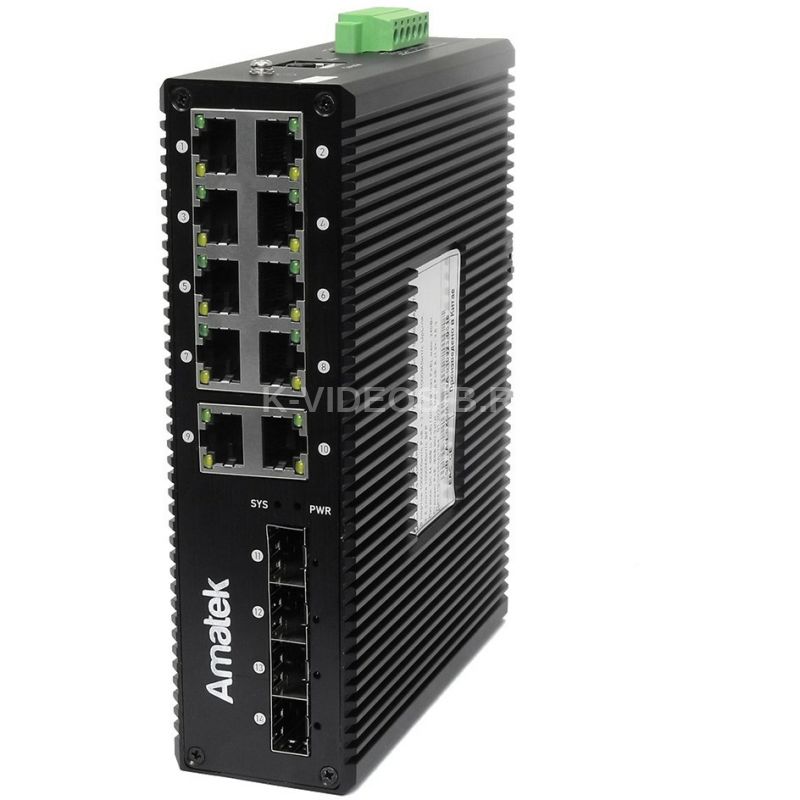

Описание Amatek AN-SXGM14P8A(7000742)

Промышленный 14-портовый управляемый 100/1000 Мбит/с настольный/монтируемый на DIN-рейку коммутатор с PoE до 240Вт.

Особенности:

8 портов 100/1000 Мбит/с с поддержкой PoE+, автосогласованием и авто-MDI/MDIX (разъёмы RJ45) 2 порта 100/1000 Мбит/с, автосогласованием и авто-MDI/MDIX (разъёмы RJ45) 4 слота SFP 1000 Мбит/с (1000Base-SX, 1000Base-LX)

Управление:

Поддержка VLAN: IEEE 802.1q (4094 VLAN ID. 256 групп VLAN), 802.1ad Q-in-Q tunneling по порту. Voice VLAN. Private VLAN, GVRP Агрегация (объединение) каналов IEEE 802.3ad LACP: до 8 групп, каждая содержит до 8 портов. Поддержка протоколов STP: IEEE 802.1d (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP).  Возможна изоляция порта, BPDU фильтрация / защита, TC/Root защита. Зеркалирование портов: TX, RX, TX+RX, Many-to-1 Качество обслуживания (QoS): 8 очередей вывода на каждый порт, планирование очередей (WRR), классификации на основе номеров портов, тегов VLAN 802.1Q, поле DSCP в IP-пакете, приоритет 802.1p IGMP Snooping  v2/v3, IGMP querier, до 256 групп MLD (v1/v2) snooping - управление многоадресной раздачей потоков на 256 групп Контроль пропускной способности (Bandwidth Control) Управление полнодуплексным потоком IEEE 802.3x. Управление и обслуживание: WEB-интерфейс, SNMP(v1/v2c/v3), Telnet, консольный порт Поддержка LLDP protocol Поддержка протокола SNTP для синхронизации времени в компьютерной сети Обновление прошивки TFTP  или через WEB-интерфейс Импорт/экспорт файла конфигурации настроек коммутатора

Безопасность:

Аутентификация IEEE 802.1x Встроенный клиент RADIUS для взаимодействия с сервером RADIUS Аутентификация доступа пользователей на основе RADIUS / TACACS+ Списки контроля доступа (ACL) для ограничение доступа на основе MAC-адреса, IP-адреса (IPv4/IPv6). Шифрование: SSH, SSL, SNMP (v1, v2, v3) IP-MAC port binding - контроль подключения устройств в сеть на основе сочетания их IP и MAC-адресов MAC filtering -  фильтрация по MAC адресам для разграничения доступа к сети Static MAC address -  возможность «привязать» конкретный MAC адрес к выбранному порту DHCP Snooping и DHCP Option82 - предотвращает несанкционированные (мошеннические) действия по DHCP сервису Различные настройки безопасности BPDU Функции защиты от DoS-атак Инспекция ARP - предназначена для предотвращения ARP spoofing/poisoning атак IP Source Guard - ограничение трафика через интерфейс коммутатора

Power over Ethernet (PoE):

8 портов PoE+, позволяющих передавать питание и данные по одному кабелю Поддержка потребляемой мощности до 30 Вт для каждого PoE-порта Перераспределение мощности между портами в зависимости от потребления нагрузки Общая потребляемая мощность 240 Вт для всех PoE-портов Поддержка PoE-устройств на базе стандартов  IEEE 802.3 at/af Управление расписанием подачи питания POE, отображение мощности и тока в меню коммутатора WatchDog – функция контроля зависания, подключенный к коммутатору устройств с последующим их перезапуском (перезагрузкой). WatchDog работает постоянно.

Коммуникации

Гигабитные 1000Base-T порты Ethernet со слотами SFP обеспечивают высокоскоростную передачу данных, обеспечивающими дополнительные возможности для расширения сети или подключения устройств записи на большое количество камер 2 порта 100/1000 Мбит/с, автосогласованием и авто-MDI/MDIX (разъёмы RJ45)  4 слота для SFP модулей позволяют соединять коммутатор оптическим линиям передачи данных. Слоты SFP позволяет устанавливать SPF модули. 1 консольный порт (RJ45) Для подключения по оптоволоконному кабелю необходим SFP модуль (в комплект не входит).

Коммутация:

Коммутационная способность 32 Гбит/с 8K записей в таблице MAC-адресов с возможностью автоматического запоминания и автоматической очистки записей в таблице по времени Скорость пересылки пакетов 24,62 миллионов пакетов в секунду Таблица МАС-адресов 8K Метод коммутации – хранение и передача (Store and Forward) Поддержка Auto-MDI/MDIX автоматически определяет типа подключенного кабеля (прямой/перекрещенный) и исключает ошибки неправильного выбора соединительных кабелей между  оборудованием Функция автосогласования на каждом порту определяет скорость соединения сетевого устройства (10, 100 или 1000 Мбит/с) и производит настройку совместимости и оптимального режима работы. IP протоколы: IPV4, IPV6.

Свойства

Поддержка сниженного энергопотребления в сетях Ethernet на основе технологии Energy Efficient Ethernet (EEE) по стандарту IEEE 802.3az Защита портов от импульсных перенапряжений (грозозащита) обеспечивает защиту от электростатического разряда (ESD): общее напряжение до 6кВ Светодиодные индикаторы для контроля питания устройства, информирования о наличии сетевого соединения, его активности и скорости Корпус металлический, класс защиты IP40, возможно размещение на рабочем столе или крепление на DIN-рейку 35мм. Поддержка технологии Plug and Play существенно упрощает установку – специальная установка и настройка не требуются Средняя наработка на отказ (MTBF) до 100 000 часов Охлаждение по безвентиляторной схеме Рабочая температура -40 ℃...+85 ℃, относительная влажность 5%...95% (без конденсации) Потребляемая мощность без подключенных  PoE устройств –  не более 15Вт 2 входа питания DC 48-56В Размеры 48(ш) х 110(г) х 170(в) мм, вес 1,25кг

Клеммные колодки для подачи питания:

Контакты "PWR1 + " и "PWR2 + " - плюс питания DC 44-56В Контакты "PWR1 - " и "PWR2 - " - минус питания DC 44-56В Контакты "FALL" – тревога "Отключение питания". Контакты размыкаются при пропадании питающего напряжения. При необходимости контакты подключаются к шлейфу тревожной сигнализации. Примечание: При выборе блока питания необходимо учитывать потребление не только коммутатора (15Вт), но и устройств получающих питание от коммутатора по PoE. Бюджет PoE, при использовании блоков питания AMATEK:

 AP-DIN48/60  (48В/1,25А) - бюджет POE для питания устройств до 40Вт AP-D48/65  (52В/1,25А) - бюджет POE для питания устройств до 45Вт  AP-D48/135  (52В/2,25А) - бюджет POE для питания устройств до 95Вт Комплект поставки: коммутатор,  инструкция

Примечание: В комплект поставки промышленного коммутатора блок питания на входит.

Технические характеристики Amatek AN-SXGM14P8A(7000742)

Общее количество портов  14 Порты 2 порта (1000Мбит/с, RJ45), 8 портов (1000Мбит/с, RJ45, PoE+), 4 слота SPF (1000Мбит/с) Порты GE (1000 Мбит/с) с PoE (RJ45)  8 Порты GE (1000 Мбит/с) (RJ45)  2 Слоты SFP (оптика)  4 слота SFP Дальность передачи 100м/1000 Мбит/с Разъемы 10 RJ45 с авто MDI/MDI-X, 4 слота SFP, 1 консольный порт RJ45, клеммная колодка для подачи питания Среда передачи данных (оптика) 1000Base-SX: 62,5/50 волокно MMF 2-550 метров, 1000Base-LX: 62,5/50 волокно MMF 2-550 метров и 10мкм волокно SMF 2-5000 метров, 1000BASE-EX SMF оптоволокно (1310 нм), 1000BASE-ZX SMF оптоволокно (1550 нм) VLAN  IEEE 802.1Q, IEEE 802.1ad, VLAN на основе порта, Voice VLAN, GVRP динамическая регистрация VLAN, Private VLAN (Protected port) STP  IEEE 802.1d (STP), IEEE 802.1s (MSTP), IEEE 802.1w (RSTP) Зеркалирование портов  Есть, TX, RX, TX+RX, Many-to-1 Качество обслуживания (QoS)  8 соответствий ID с 8 уровнями приоритета очереди, планирования очередей (WRR), IEEE 802.1p, IEEE 802.1Q, CoS, DSCP, приоритет по номеру порта Агрегация каналов  IEEE802.3ad, до 8 групп, группа содержит до 8 портов, LACP Управление потоком  Контроль пропускной способности (Bandwidth Control), Статистика обработки пакетов по портам, подавление широковещательных штормов Безопасность DHCP Snooping, MAC Address Binding, ACL (Access Control List), IEEE 802.1x, аутентификация Radius, аутентификация TACACS+, Фильтрация по MAC, Контроль ARP запросов (Dynamic ARP inspection), Функции защиты от DoS-атак, защита STP BPDU, фильтрация BPDU и пересылка BPDU Шифрование SSH, SSL, SNMP Сетевые протоколы и стандарты IEEE802.3i (10BASE-T), IEEE802.3u(100BASE-TX), TIA/EIA-785(100Base-SX), IEEE802.3ab(1000BASE-T), IEEE802.3z(1000Base-LX), IEEE802.3z(1000Base-SX), IEEE802.3x(Flow Control), IEEE802.3az(EEE), IEEE802.1d(STP), IEEE802.1s(MSTP), IEEE802.1w(RSTP), IEEE802.1Q(VLAN), IEEE802.3ad(LACP), 802.1ad(VLAN QinQ tunneling), 802.1x, RFC4251(SSH), RFC2246(SSL), RFC3619(EAPS), RFC3376(IGMPv3), RFC2710(MLDv1), RFC3810(MLDv2), RFC826(ARP), RFC791(IPV4), RFC8200(IPV6), RFC854(Telnet), RFC793(TCP), RFC768(UDP), RFC792(ICMP), RFC1350 (TFTP), HTTP, RFC5321(SMTP), SNMP, IEEE802.3ab(LLDP), IEEE802.3af(PoE), IEEE802.3at(PoE+), RFC1213(MIB-II), RFC1215(Generic Traps), RFC1493(Bridge MIB), RFC2674(Bridge MIB Extensions), RFC2737(Entity MIB v2), RFC2819(RMON), RFC2863(Interface Group MIB), RFC3635(Ethernet-like MIB) Другие функции SNTP, DHCP Option82, IGMP Snooping V2/V3, IGMP querier, MLD Snooping V1/V2, IPV4, IPV6, контроль ARP запросов (Dynamic ARP inspection) Управление и обслуживание  WEB-интерфейс, SNMP, CLI, Telnet, консольный порт (RJ45) Настройка и обновление Импорт/экспорт файла конфигурации, Обновление прошивки через WEB-интерфейс Стандарт PoE (Power over Ethernet)  IEEE 802.3af (15,4Вт на канал), IEEE 802.3at (до 30Вт на канал), возможно управление, режим антизависания PoE устройств (WatchDog) Бюджет PoE  240 Вт Интерфейсы PoE 1,2 (+), 3,6 (-), метод А, напряжение 52В Коммутационная матрица  32 Гбит/с Скорость пересылки пакетов 24,62 Mpps Таблица MAC-адресов  8К Защита интерфейсов от перенапряжения, от короткого замыкания, от переполюсовки Грозозащита до 6кВ общее напряжение Промышленные стандарты IEC 61000-4-2 устойчивости к статическим разрядам (ESD) Class 4 Метод коммутации  Store and Forward (передача с промежуточным хранением) LED индикация Link/Activity, PoE, Питание Средняя наработка на отказ (MTBF) 100 000 часов Возможность установки на DIN-рейку Да, DIN-рейка 35мм Питание коммутатора DC 48В-56В Потребляемая мощность до 15 Вт, без учёта загрузки PoE Охлаждение без вентилятора Размеры коммутатора 48(ш) х 110(г) х 170(в) мм Диапазон рабочих температур от -40°С до +85°С Температура хранения от -40°С до +85°С Рабочая влажность от 5% до 95% RH без конденсата
