Описание AXIS Q8685-LE 24V AC/DC (0864-001)

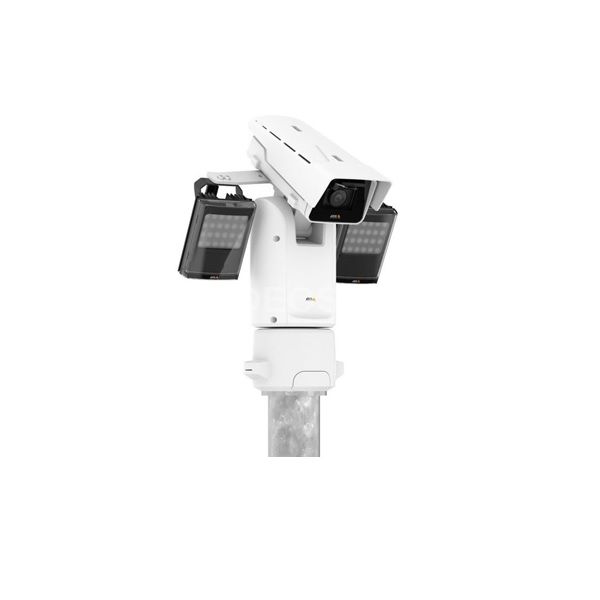

AXIS Q8685-LE 24V AC/DC (0864-001) - сетевая PTZ-камера Q8685-LE PTZ Network Camera для абсолютно беспрепятственного обзора с мельчайшими подробностями — даже в полной темноте Иногда требуется медленный равномерный поворот. В других случаях важно моментально переключаться на происходящие события. Перенастраиваемая сетевая PTZ-камера Q8685-LE позволяет задавать направление для беспрепятственного широкоохватного видеонаблюдения на открытой местности. В камере Q8685-LE реализована ИК-подсветка и встроенный оптический ИК-фильтр, поэтому даже полная темнота или сложные условия освещения разными источниками не являются преградой для съемки.

Быстрая и плавная работа

Модель Q8685-LE позволяет операторам выбрать скорость поворота и наклона в диапазоне от очень медленной до сверхбыстрой — от 0,05 до 120 градусов в секунду. В результате операторы получают плавный и равномерный панорамный обзор, что позволяет быстро реагировать на события. Модель может работать при экстремальных температурах и способна выдержать ветер ураганной силы — до 52 метров в секунду, находясь при этом в движении; если же движущаяся камера не оснащена солнцезащитным козырьком, то скорость ветра может превышать 60 метров в секунду.

Обзор по вертикали от земли до неба

Камеру можно устанавливать на столбах, колоннах или стенах для панорамного обзора на 360° с обзором по вертикали в угловом диапазоне от -90° до +45°. Если возникает необходимость наклонить камеру вверх (угол до +90°), крепление камеры можно перевернуть. После переворачивания крепления наклон можно регулировать в пределах от -45° до +90°.

Широкий охват на большом расстоянии

Благодаря 30-кратному оптическому зуму и непревзойденным возможностям поворота и наклона камера Q8685-LE обеспечивает идентификацию на значительном расстоянии и максимально возможный угол обзора в каждом направлении. Модель поддерживает технологию WDR — Forensic Capture для достижения четкости и хорошей детализации, если в области обзора одновременно есть темные и светлые области.

Кроме того, в ней доступна функция предустановки фокуса для мгновенной фокусировки в определенных областях. Помимо прочего, за счет функции Advanced Gatekeeper камера AXIS Q8685-LE будет автоматически увеличивать масштаб объектов, обнаруженных в заранее определенных областях. А функция AXIS Radar Autotracking для PTZ-камер обеспечивает автоматическое слежение за обнаруженными объектами.

Дневной и ночной режимы видеосъемки

Камера Q8685-LE оборудована мощными светодиодными ИК-осветителями для съемки четкого видео в полной темноте на расстоянии до 500 м без использования рассеивающей линзы. Осветители предназначены для работы на большом расстоянии и отличаются длительным сроком службы, превращая модель Q8685-LE в подходящий вариант выбора для видеонаблюдения в условиях недостаточного или отсутствующего освещения. Благодаря двум встроенным оптическим ИК-фильтрам (один из которых отсекает, а другой пропускает ИК-излучение) камера Q8685-LE позволяет получить видеопоток с высочайшим качеством изображения даже в сложных условиях освещения разными источниками.

Полная уверенность во время работы

Компактная конструкция камеры Q8685-LE и множество доступных принадлежностей позволяют устанавливать ее в любом требуемом месте. Специально разработанная конструкция камеры делает ее надежной, прочной и пригодной для работы в любых погодных условиях.

Модель имеет SFP-слоты для экономичной передачи данных на большие расстояния. Если подсоединить оба кабеля — Ethernet и оптоволокно, то можно создать отказоустойчивую систему камер с резервным подключением к сети; можно также перевести эту систему в режим последовательного опроса, в котором будет происходить поочередное подключение разных устройств.

Особенности

• Детализация для анализа происшествий, предустановка фокуса и ИК-подсветка

• Поворот на 360° с наклоном на 135° — от земли до неба
• Подключение к сети для передачи сигнала на большие расстояния.
• Защита от непогоды и удаленный очиститель
• Простая установка.

Технические характеристики AXIS Q8685-LE 24V AC/DC (0864-001)

• Изображение КМОП, 1/2,8", прогрессивная развертка

• Объектив С переменным фокусным расстоянием, 4,3–129 мм, F1,6–4,7
• Горизонтальный угол обзора: 65.6°–2.0°
• Вертикальный угол обзора: 39.0°–1.2°
• Автофокусировка, автоматическое управление диафрагмой
• Режим День/Ночь Автоматическое переключение с фильтра при работе в дневном режиме, на фильтр, пропускающий ИК-излучение в ночном режиме
• Минимальная освещенность Цвет: 0,2 лк при 30 IRE F1,6 Ч/б: 0,01 лк при 30 IRE F1,6
• Цвет: 0,25 лк при 50 IRE F1,6 Ч/б: 0,02 лк при 50 IRE F1,6 Ч/б: 0 лк с включенной ИК-подсветкой
• Скорость срабатывания затвора От 1/66 500 до 2 с

Панорамирование, наклон и масштабирование

• Поворот: неограниченный на 360°, от 0,05 °/с до 120 °/с
• Наклон: от -90° до +45°, от 0,05 °/с до 60 °/с
• Плавное перемещение при низкой скорости: ±0,01 °/с (при 0,05 °/с)
• Зум: 30-кратный оптический зум и 12-кратный цифровой зум, общий 360-кратный зум
• Точность позиционирования: 0.05° 256 предустановленных позиций, маршрут обхода охраны, управлению очередью маршрута, экранный индикатор направления, окно фокусировки, скоростной зум, предустановка фокуса, защита от обледенения, динамическое распределение нагрузки

Видео

• Сжатие видео Профили Baseline, Main и High кодека H.264 (MPEG-4, часть 10/AVC) Motion JPEG
• Разрешение От 1920 x 1080 (HDTV 1080p) до 320 x 180
• Частота кадров До 25/30 кадр/с (50/60 Гц) при разрешении 1080p
• До 50/60 кадр/с (50/60 Гц) при разрешении 720p
• Передача видеопотока Несколько отдельно настраиваемых потоков в форматах H.264 и Motion JPEG
• Технология Axis Zipstream при использовании H.264
• Контролируемая частота кадров и трафик VBR/MBR H.264
• Настройки изображения Регулировка сжатия, цвета, яркости, резкости, контраста, локального контраста, баланса белого, экспозиции и участков экспонирования; технология WDR — Forensic Capture (до 120 дБ); автоматическая компенсация фоновой засветки; тонкая настройка действий при слабом освещении; ручное управление скоростью срабатывания затвора; наложение текста на изображение; 20 индивидуальных трехмерных масок для закрытых зон; остановка изображения при PTZ-управлении; электронная стабилизация изображения

Сеть

• Безопасность Защита паролем, фильтрация IP-адресов, шифрование HTTPS, режим перехода на резервную сеть, контроль доступа по сети IEEE 802.1X, дайджест-проверка подлинности, журнал доступа пользователей, централизованное управление сертификатами
• Поддерживаемые протоколы IPv4/v6, HTTP, HTTPSc , SSL/TLSc , QoS Layer 3 DiffServ, FTP, SFTP, CIFS/SMB, SMTP, Bonjour, UPnPTM, SNMP v1/v2c/v3 (MIB-II), DNS, DynDNS, NTCIP, NTP, RTSP, RTP, TCP, UDP, IGMP, RTCP, ICMP, DHCP, ARP, SOCKS, SSH, Axis APTP A

Системная интеграция

• Программный интерфейс Открытый API для интеграции ПО, включая VAPIX® и платформу AXIS Camera Application Platform;
• Профили ONVIF® S и ONVIF® G
• Аналитика В комплекте
• Детектор движения AXIS Video Motion Detection, детектор удара, функция Advanced Gatekeeper Поддерживается
• AXIS Perimeter Defender, детектор пересечения заданной линии AXIS Cross Line Detection
• Поддержка платформы AXIS Camera Application Platform, обеспечивающая установку приложений сторонних производителей
• Срабатывание сигнала тревоги Детекторы: доступ к потоку живого видео, детектор движения, детектор удара, переключение дневного и ночного режима
• Оборудование: сеть, температура
• Входной сигнал: цифровой вход, запуск вручную, виртуальные входные сигналы PTZ: автоматическое слежение, движение, переход в предустановленную позицию, готовность системы

• Хранилище: повреждение, запись
• Система: готовность системы
• Время: периодичность, использование расписания
• Действия по событиям Режим «День/ночь», наложение текста, видеозапись в локальное хранилище, буферизация видео до и после тревоги, выходной сигнал на внешнее оборудование, отправка SNMP-ловушки, подсветка, режим WDR, последовательность работы стеклоочистителя, последовательность работы омывателя
• PTZ-управление: предустановленное положение, режим патрулирования, автоматическое слежение
• Загрузка файлов: по FTP, HTTP, HTTPS, SFTP; через общие сетевые папки; по электронной почте
• Рассылка уведомлений: по HTTP, HTTPS,TCP и по электронной почте
• Потоковая передача данных Данные о событиях
• Встроенные средства установки Счетчик пикселей

Общие характеристики

• Материал корпуса Алюминий с порошковым покрытием, защита по классам IP66 и NEMA 4X
• Цвет: белый NCS S 1002-B
• Переднее окно: закаленное стекло с антибликовым покрытием
• Силиконовый стеклоочиститель с длительным сроком службы
• Солнцезащитный козырек: Ударопрочный термопластик, устойчивый к ультрафиолетовому излучению
• Стойкость Не содержит ПВХ
• Память ОЗУ: 512 МБ, флэш-память: 256 МБ
• Питание 24 В пер/пост тока Обычно: 16 Вт (без подсветки), 64 Вт (с подсветкой) Макс.: 204 Вт (без подсветки), 300 Вт (с подсветкой)
• Восстановление после отключения питания
• Защита от перенапряжения TVS 2 кВ
• Разъем ввода-вывода
• Выходное напряжение: 12 В пост. тока
• Макс. нагрузка: 50 мА
• Разъемы Слот SFP (модуль SFP не входит в комплект поставки)
• Сетевой разъем RJ45 10BASE-T/100BASE-TX/1000BASE-T
• Разъем питания Разъем ввода-вывода: 6-контактная клеммная колодка ввода/вывода для 4 настраиваемых входов-выходов

ИК-подсветка

• Расстояние Без рассеивающих линз 10° x 10°: 500 м
• С рассеивающими линзами 35° x 10°: 240 м
• С рассеивающими линзами 60° x 25°: 135 м
• С рассеивающими линзами 80° x 30°: 100 м
• С рассеивающими линзами 120° x 50°: 65 м
• Питание: 96 Вт
• Длина волны: 850 нм
• Интенсивность подсветки регулируется во время установки
• Синхронизация подсветки с режимом работы «день/ночь»

Локальное хранение данных

• Поддержка карт памяти SD/SDHC/SDXC
• Поддержка шифрования данных на карте SD
• Поддержка видеозаписи на сетевой накопитель (NAS)

Условия эксплуатации

• Нормальная температура: от -50 до 55 °C
• Максимальная температура (кратковременно): 65 °C
• Технология Arctic Temperature Control: включение при -40 °C
• Относительная влажность: 10–100 % (с образованием конденсата)
• Скорость ветра при использовании PTZ-управления 52 м/с, без солнцезащитного козырька > 60 м/с
• Максимальная эффективная площадь проекции камеры: 0,164 м2
• Условия хранения от -40 до 70 °C
• Соответствие стандартам ЭМС 55032, класс A, EN 55024, EN 61000-6-1, EN 61000-6-2, FCC, часть 15, раздел B, класс A, VCCI, класс A, ITE, ICES-003, класс A, RCM AS/NZS CISPR 32, класс A, EN 50121-4, IEC 62236-4
• Безопасность IEC/EN/UL 62368-1, IEC/EN/UL 60950-22, IEC/EN 60598-1, IEC/EN 62471 (группа риска 2)
• Среда применения IEC/EN 60529 IP66, IEC 62262 IK10, NEMA 250, тип 4x, ISO 4892-2, IEC 60068-2-6, IEC 60068-2-27
• Размеры 495 x 411 x 580 мм
• Максимальная высота при наклоне вперед на 45°: 680 мм
• Максимальная ширина/глубина при повороте на 360°: 633 мм
• Масса 18,4 кг

Принадлежности в комплекте поставки

• Руководство по установке
• Лицензия на декодер для Windows на 1 пользователя
• Комплект ИК-подсветки AXIS для поворотного устройства (исполнение C)
• Разъем питания, разъем ввода-вывода
• Наконечники отвертки Torx®T20 и Т30

Дополнительные аксессуары

• Настенный кронштейн AXIS T94J01A
• Крепление для монтажа на столбе AXIS T94N01G
• Угловой кронштейн AXIS T95A64
• Комплект омывателя AXIS Washer Kit В
• Кабель AXIS, 24 В пост. тока/24-240 В пер. тока, длина 22 м
• LC.LX SFP-модуль AXIS T8611
• LC.SX SFP-модуль AXIS T8612 1000BASE-T
• SFP-модуль AXIS T8613
• ПО для управления видео Приложения AXIS Companion, AXIS Camera Station, ПО для управления видео, поставляемое партнерами Axis по разработке приложений
• Языки Русский, английский, немецкий, французский, испанский, итальянский, китайский (упрощенный), японский, корейский, португальский, китайский (традиционный)
• Гарантия 3 года.
