Описание Beward B-400X310X120-ST81

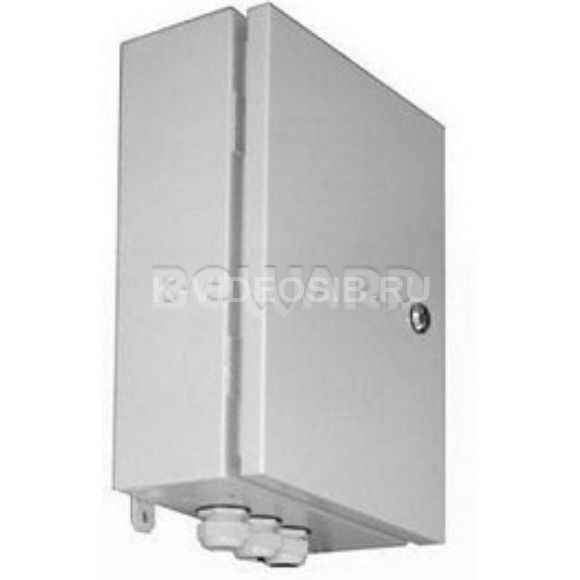

Электромонтажный шкаф B-400X310X120-ST81 со встроенным 9-портовым коммутатором BEWARD ST-801HP является готовым решения для организации уличного узла видеонаблюдения на 8 камер с поддержкой питания по PoE и рассчитан на работу в неблагоприятных погодных условиях. В коммутаторе BEWARD ST-801HP реализована удобная функция переключения режимов работы между “Standard” и “Extend”. В режиме “Standard” коммутатор работает в режиме классического PoE коммутатора. В режиме “Extend” увеличивается максимальное расстояние подачи питания до 250 метров, порты PoE изолируются друг от друга, при этом скорость портов снижается до 10 Мбит\с.

Защита от внешних воздействий Электромонтажный шкаф B-400x310x120-ST81 поддерживает диапазон рабочих температур от -40 до +50 °С, что позволяет использовать B-400x310x120-ST81 в большинстве регионов России. Герметичное исполнение шкафа и наличие гермовводов, вертикально расположенных на нижней стенке B-400x310x120-ST81, позволяют надежно защитить рабочий объем электромонтажного шкафа от влаги, пыли и других неблагоприятных воздействий внешней среды, а также обеспечивают быстрое и удобное подключение в штатном режиме на объекте.

Устройство шкафа В электромонтажном шкафу установлено термореле с системой обогрева, включающейся и выключающейся автоматически при заданной температуре, пакетный выключатель для коммутации напряжения 220 В, коммутатор с 8 портами PoE с бюджетом на 123 Вт и одним портом RJ-45, работающими на скоростях 10/100 Мб/с. Для подключения кабелей питания (220 В) и кабелей витая пара, B-400x310x120-ST81 имеет 3 гермоввода для гофротрубы диаметром 18-25 мм. Оборудование в шкафу закреплено на DIN-рейках, шкаф закрывается трехгранным ключом.

Особенности

Уличный шкаф со встроенным коммутатором BEWARD ST-801HP и системой микроклимата Степень защиты IP54 Диапазон рабочих температур от -40 до +50°С Входное питание 220В, встроенный автоматический выключатель Встроенный коммутатор с 8 портами 10/100 Мбит/с с поддержкой High PoE (30 Вт) и 1 портом Uplink 10/100 Мбит/с PoE бюджет до 123 Вт суммарно на все порты Передача данных и питания на расстояние 250 м на скорости 10 Мбит\с в режиме Extend

Технические характеристики Beward B-400X310X120-ST81

Мощность обогрева    50 Вт (2х25 Вт) Температура вкл/выкл нагревателя    10 / 20°С Материал корпуса шкафа    Металл (толщина 1.2 мм) Коммутатор Интерфейсы    8 портов RJ-45 10/100Base-TX (все с High PoE),      1 порт RJ-45 10/100Base-TX,      автоопределение MDI/MDIX на всех портах Дальность передачи    0 ~ 100m По умолчанию      0 ~ 250m При включении режима Extend (10 Мбит/с) Стандарты PoE    IEEE 802.3af Power over Ethernet/PSE      IEEE 802.3at Power over Ethernet Plus/PSE Тип питания PoE    End-Span Архитектура    Store and Forward Размер таблицы MAC-адресов    1K MAC с функцией автоматического обновления Буфер данных    128 КБ Коммутационная матрица    1.8 Гбит/с Пропускная способность    6.547 Mpps @64 Б Максимальный размер пакета    1600 байт Управление потоком    Все порты поддерживают управление потоком 802.3x в дуплексном и полудуплексном режимах Эксплуатация Тип входного питания    220 В (AC) Потребляемая мощность    До 200 Вт Выходная мощность PoE    До 30 Вт на порт (57 В (DC)) Бюджет PoE    123 Вт Рабочий диапазон температур    От -40 до +50°С Класс защиты    IP54 Размеры (шхвхг)    400х310х120 мм Вес    6 300 г Способ монтажа    Настенный Комплектация Комплект поставки    Электромонтажный шкаф (с установленным оборудованием внутри)      Коммутатор ST-801HP      Клеммник для включения заземления      Сальник для кабеля Ø18-25 мм (3 шт)      Замок-защелка для крепления на DIN-рейку      Автоматический выключатель модульный, двухполюсный (6 А)      Система микроклимата      Ключ      Упаковочная тара Внимание! В уличных условиях обязательно использование заземления.
