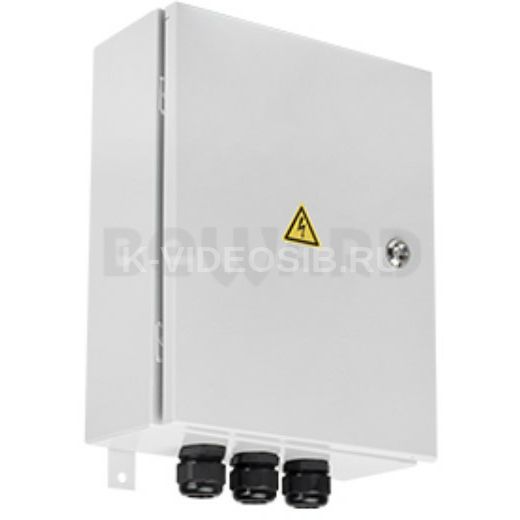

Описание Beward B-431-4P2C

Электромонтажный шкаф B-431-4P2C со встроенным 6-портовым коммутатором BEWARD ST-6HP4 является готовым решения для организации уличного узла видеонаблюдения на 4 камеры с поддержкой питания по PoE и рассчитан на работу в неблагоприятных погодных условиях. В коммутаторе BEWARD ST-6HP4 реализована удобная функция переключения режимов работы между “Standard” и “Extend”. В режиме “Standard” коммутатор работает в режиме классического PoE коммутатора. В режиме “Extend” увеличивается максимальное расстояние подачи питания до 250 метров, порты PoE изолируются друг от друга, при этом скорость портов снижается до 10 Мбит/с.

Защита от внешних воздействий Электромонтажный шкаф B-431-4P2C поддерживает диапазон рабочих температур от -40 до +50 °С, что позволяет использовать его в большинстве регионов России. Герметичное исполнение шкафа и наличие гермовводов, вертикально расположенных на нижней стенке шкафа, позволяют надежно защитить рабочий объем электромонтажного шкафа от влаги, пыли и других неблагоприятных воздействий внешней среды, а также обеспечивают быстрое и удобное подключение в штатном режиме на объекте.

Устройство шкафа В электромонтажном шкафу установлено термореле с системой обогрева, включающейся и выключающейся автоматически при заданной температуре, пакетный выключатель для коммутации напряжения 220 В, коммутатор с 4 портами PoE с бюджетом на 60 Вт и двумя портами RJ-45, работающими на скоростях 10/100 Мб/с. Для подключения кабелей питания (220 В) и кабелей витая пара, B-431-4P2C имеет 3 гермоввода для гофротрубы диаметром 18-25 мм. Оборудование в шкафу закреплено на DIN-рейках, шкаф закрывается трехгранным ключом.

Особенности Уличный шкаф со встроенным коммутатором BEWARD ST-6HP4 и системой микроклимата Степень защиты IP54 Диапазон рабочих температур от -40 до +50°С Входное питание 220В, встроенный автоматический выключатель Встроенный коммутатор с 4 портами 10/100 Мбит/с с поддержкой High PoE (30 Вт) и 2 портами Uplink 10/100 Мбит/с PoE бюджет 60 Вт суммарно на все порты Передача данных и питания на расстояние 250 м на скорости 10 Мбит/с в режиме Extend

Технические характеристики Beward B-431-4P2C

Мощность обогрева    50 Вт (2х25 Вт) Температура вкл/выкл нагревателя    10 / 20°С Материал корпуса шкафа    Металл (толщина 1.2 мм) Коммутатор Интерфейсы    4 порта RJ-45 10/100Base-TX (все с High PoE),     2 порта RJ-45 10/100Base-TX,     автоопределение MDI/MDIX на всех портах Дальность передачи    0 ~ 100m По умолчанию     0 ~ 250m При включении режима Extend (10 Мбит/с) Стандарты PoE    IEEE 802.3af Power over Ethernet/PSE     IEEE 802.3at Power over Ethernet Plus/PSE Тип питания PoE    End-Span Архитектура    Store and Forward Размер таблицы MAC-адресов    2K MAC с функцией автоматического обновления Коммутационная матрица    1.8 Гбит/с Пропускная способность    0.89 Mpps @64 Б Максимальный размер пакета    1536 байт Управление потоком    Все порты поддерживают управление потоком 802.3x   в дуплексном и полудуплексном режимах Эксплуатация Тип входного питания    220 В (AC) Потребляемая мощность    До 113 Вт Выходная мощность PoE    До 30 Вт на порт (52 В (DC)) Бюджет PoE    60 Вт Рабочий диапазон температур    От -40 до +50°С Класс защиты    IP54 Размеры (шхвхг)    400х310х120 мм Вес    5 450 г Способ монтажа    Настенный Комплектация Комплект поставки    Электромонтажный шкаф (с установленным оборудованием внутри)      Коммутатор ST-6HP4      Клеммник для подключения заземления      Сальник для кабеля в гофротрубе Ø18-25 мм (3 шт)      Замок-защелка для крепления на DIN-рейку      Автоматический выключатель модульный, двухполюсный (6 А)      Система микроклимата      Ключ      Упаковочная тара Внимание! В уличных условиях обязательно использование заземления.
