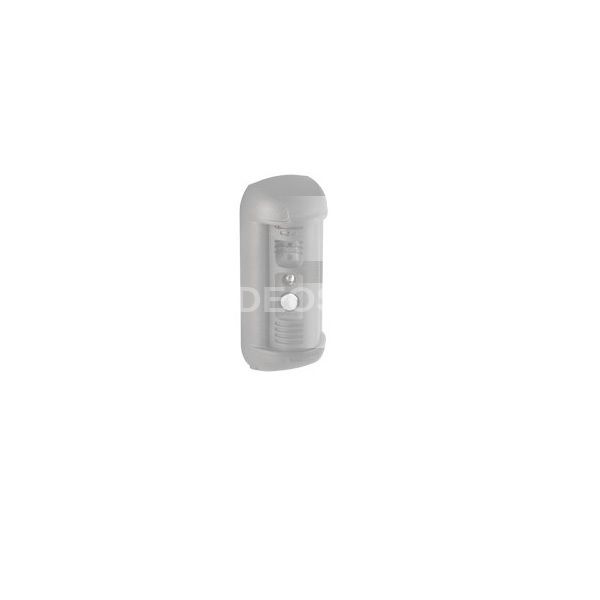

Описание Beward DSxxxP-3LK

DS06A в исполнении DSxxxP-3LK позволяет управлять: электромагнитным или электромеханическим замком, двумя реле сухой контакт. К DS06A через контроллер можно подключить: считыватель Wiegand, кнопку выхода, сигнализатор к тревожному входу. Это самый экономичный способ расширить возможности уже функционирующей системы IP-домофонии. Главным преимуществом контроллера являются минимум дополнительных устройств для управления автоматикой и эксплуатация в широком диапазоне температур. Данный контроллер идёт в комплекте к SIP домофону с опцией DSxxxP-3LK.

Защита от взлома

Связь между домофоном и контроллером осуществляется с помощью шины 1WB. Открытие замка происходит только в случае успешной проверки секретного кода домофона. Злоумышленник не сможет управлять замком, даже если он получит физический доступ к кабелю подключения домофона и применит Brute Force (полный перебор кодов).

Управление исполнительными устройствами

Вызывные панели в исполнении DSxxxP-3LK поддерживают раздельное управление исполнительными устройствами с ПК или мобильного устройства через приложение Intercom. В качестве исполнительных устройств могут выступать сирена, реле включения света, контроллер управления шлагбаумом и много другое что можно подключить к реле сухой контакт. Так же в контроллеры предусмотрена отдельная группа контактов для подключения замка с возможностью настройки его режима работы NC/NO, а так же длительности открытия. Таким образом, по звонку Вы можете, например, включить сначала дополнительное освещение, а затем открыть замок калитки и/или ворот. Для подключения кнопки выхода предусмотрена отдельная группа контактов. Так же в контроллере предусмотрен дополнительный тревожный вход к которому, к примеру, можно подключить кнопку дублирующую вызов и расположить её в зоне доступной для детей или мало мобильных групп населения.

Подключение RFID считывателя

В контроллере присутствует интерфейс Wiegand для подключения RFID считывателя с автоматическим распознаванием длины ключа. Таким образом можно организовать проход на охраняемую территорию по беспроводным RFID ключам. При этом появляется возможность удаленного администрирования RFID ключей.

Подключение внешнего звонка

Вызывная панель домофона BEWARD может выполнять роль кнопки дверного звонка, если к одному из реле контроллера подключить дверной звонок. Таким образом, дверной звонок становится частью охранной системы в «умном» доме.

Типовые решения

Загородный дом: подключение домофона к входной калитке, въездным автоматическим воротам и дополнительному освещению. Предприятие\офис: установка домофона на въезде рядом со шлагбаумом, подключение к шлагбауму и сирене. Управление на пульте охранника в едином ПО IP Visor.

Особенности

• Защита от взлома
• Интерфейс Wiegand для подключения RFID считывателя
• Твердотельное реле для подключения замка NC/NO
• Настраиваемая длительность открытия замка
• Вход для подключения кнопки выхода
• Управление двумя реле сухой контакт NC/NO
• Тревожный вход с настраиваемой реакцией
• Поддержка 2 вариантов питания: 12В или PoE
• Выход питания для подключения замка (при питании по PoE)
• Управление с мобильного устройства или ПК.

Технические характеристики Beward DSxxxP-3LK

Тревожный выход    2, реле сухой контакт NO/NC до 1А 24V DC Тревожный вход    1 Отдельный тревожный вход для кнопки выход    Есть Отдельный тревожный выход для замка    1, твердотельное реле NC/NO Длительность открывания замкадвери    Настраиваемая Режим всегда открытой двери    Есть Защита от взлома    Есть Напряжение питания замка    До 24V DC 1A Реакция на тревожный вход    Настраиваемая Способ управления каналами реле    Независимый Эксплуатация Питание    12В (DC) 1А, PoE IEEE 802.3 аf Class 0 Выход питания    12В, 0.4А МАКС (при питании панели по PoE) Рабочий диапазон температур    От -40 до +50°С Допустимый уровень влажности    От 10 до 90% (без конденсата) Размеры (шхвхг)    129х35х51 мм Вес    160 гр Внимание! Инжектор или коммутатор с поддержкой PoE, блок питания в комплект поставки не входят и приобретаются отдельно.
