Описание Beward NK54140R5

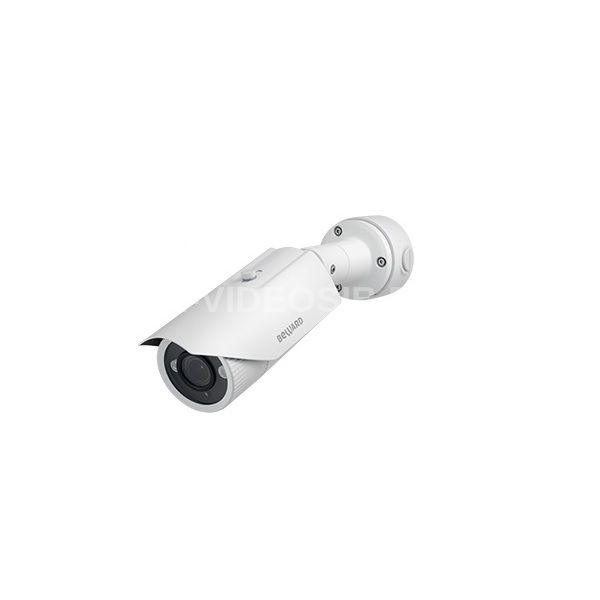

Beward NK54140R5 - профессиональная IP-камера с варифокальным объективом является оптимальным решением для эксплуатации в составе уличной круглосуточной системы видеонаблюдения. 2 Мп КМОП-матрица Panasonic с высокой чувствительностью обеспечивает превосходную четкость и правильную цветопередачу. Камера поддерживает режим работы «день/ночь», имеет собственную встроенную ИК-подсветку и электромеханический ИК-фильтр. Такие системы обработки сигнала, как WDR и 2D/3DNR успешно устраняют дефекты съемки при разноконтрастном или слабом освещении. NK54140R5 поддерживает разные варианты подключения питания, в том числе, и по технологии PoE, что упрощает процесс монтажа IP-камеры и повышает экономическую выгоду.

ИК-подсветка для наблюдения в ночное время

Для эффективного обзора территории даже в полной темноте в камера NK54140R5 оснащена ИК-светодиодами 3-го поколения, которые отличаются увеличенным ресурсом работы и высокой стабильностью параметров в сравнении с обычными. ИК-подсветка работает совместно с электромеханическим ИК-фильтром, сдвигающимся автоматически при переходе в режим «ночь». За счет этого камера формирует черно-белое изображение в инфракрасном диапазоне, невидимом человеческому глазу.

Уличное исполнение и питание по PoE

IP-видеокамера NK54140R5 уличного исполнения предназначена для эксплуатации в диапазоне температур от -45 до +50°C, при этом питание может осуществляться как от источника постоянного тока с напряжением 12 B, так и по технологии PoE. Металлический корпус камеры надежно защищает ее от механических повреждений. Степень защиты электорооборудования от влаги и пыли соответствует классу IP66.

Революционный кодек H.265: до 50% прироста эффективности сжатия

Формат сжатия H.265 стандарта HEVC (высокоэффективное кодирование видеосигнала) позволяет в 2 раза увеличить степень сжатия цифровых видеоданных без потери качества изображения. Там, где из соображений экономии битрейта изображение сжималось кодеком Н.264 заведомо чрезмерно, и артефакты компрессии мешали эффективному считыванию деталей операторами и видеоаналитикой, теперь можно получить лучшее визуальное качество. Благодаря революционному кодеку H.265 видео высокого разрешения занимает меньше места в архиве, а информативность видеонаблюдения резко возрастает. Экономное использование сетевых ресурсов и снижение требований к ёмкости видеоархива обеспечивают привлекательность нового формата, сильно снижая стоимость владения системой видеонаблюдения.

Двойное сканирование Double Scan

Аппаратный 2-кратный расширенный динамический диапазон (Double Scan, 2xWDR) позволяет вести видеонаблюдение сцен с очень сильными перепадами освещенности. Данная технология основана на принципе получения 2-х кадров с разной выдержкой электронного затвора с последующим суммированием этих кадров. Таким образом удается получить высококачественное изображение в сложных условиях: при установке напротив окна либо дверного проема в помещении, против солнца, в зоне видимости ярких источников света (ламп освещения, автомобильных фар), а также при наличии затемненных участков в зоне наблюдения (тень здания, ограждения и т.д.).

Система шумоподавления (2D/3DNR)

Решающую роль для системы видеонаблюдения в целом играет использование такого способа обработки сигнала, как шумоподавление. Работа алгоритмов устранения помех в видеоизображении не только повышает его качество, но также влияет и на последующие процессы обработки – сжатие и декомпрессию. В камере NK54140R5 совместно используются два фильтра шумоподавления – 2DNR и трехмерный 3DNR – с возможностью выбора наиболее эффективной комбинации в зависимости от условий видеосъемки. 3DNR фильтр шумоподавления объединяет преимущества временных и пространственных фильтров, при этом он избавлен от присущих им недостатков. В целом технологии шумоподавления значительно повышают эффективность работы системы видеонаблюдения в условиях недостаточной освещенности.

Особенности

• Одновременное кодирование: H.265/H.264/MJPEG

• До 25 к/с при разрешении 1920x1080
• Моторизованный объектив c АРД
• Аппаратный WDR
• Режим день/ночь и электромеханический ИК-фильтр
• ИК-подсветка с дальностью 30 метров
• Степень пыле- влагозащиты IP66
• Многозонный детектор движения
• Поддержка 2DNR/3DNR
• Поддержка технологии PoE
• Монтажная коробка с гермовводом в комплекте.

• Сенсор 2 Мп, КМОП 1/3'' Panasonic, День/Ночь

• Чувствительность 0.01 лк (день) / 0.003 лк (ночь), 0 лк (при включенной ИК-подсветке)
• Объектив Моторизованный, 2.7 - 12 мм, F1.4, АРД
• Угол обзора От 29 до 90° (по горизонтали), от 18 до 63° (по вертикали)
• Регулировка угла наклона Без ограничений
• Управление диафрагмой DC drive
• Фокусировка Удаленно, через веб интерфейс
• Увеличение Оптическое, цифровое
• WDR Аппаратный
• Шумоподавление 2DNR/3DNR/SmartNR
• Скорость затвора От 1/25 до 1/8000 сек. (автоматически, установка макс. значения)
• Сигнал/Шум Не менее 50 дБ
• Синхронизация С источником света 50Гц / 60Гц
• Дополнительно Электромеханический ИК-фильтр, прогрессивное сканирование

Видео

• Видеостандарт PAL
• Формат сжатия H.265 MP, H.264 MP/BP/HP, Motion JPEG
• Видеопоток Двойное кодирование: Н.265/Н.264/MJPEG, VBR с настройкой качества, CBR с настройкой отклонения скорости потока
• Разрешение Основной поток: 1920х1080 (Full HD), 1280x720 (HD) Альтернативный поток: 960х576(960H), 640х360, 480х270, 320х180
• Скорость кадров До 25 к/с для всех разрешений
• Скорость передачи От 32 кбит/с до 16 Мбит/с
• Параметры изображения Яркость, контрастность, резкость, насыщенность, гамма-коррекция, оттенок, видеомаска (простая, до 4 зон), переворот, отражение, BLC, HLC, АРУ, баланс белого (авто, вручную)
• Титры Текст, дата, время, скорость кадров, скорость видеопотока

Подсветка

• Светодиоды ИК-светодиоды III поколения (3 шт.)
• Управление Автоматическое вкл./выкл.
• Включение По датчику, по видеосигналу, по расписанию
• Длина волны 850 нм
• Угол освещения 60°
• Дальность 30 м

Сеть и интерфейсы

• Сетевой интерфейс 10Base-T/100Base-TX Ethernet порт
• Сетевые протоколы TCP/IP, IPv4, HTTP, HTTPS, FTP, SMTP, DNS, DDNS, DHCP, PPPoE (CHAP, PAP), PPTP, UPnP, RTP, RTSP, SSL, UDP, NTP, IGMP, ICMP, ARP, Bonjour, ONVIF Profile S
• Соединение DHCP, статический адрес
• Безопасность Многоуровневый доступ с защитой паролем
• Пользователи До 3 учетных записей

Запись и события

• События Детекция движения, сетевая ошибка
• Детекция движения 4 зоны детекции (регулировка чувствительности)
• Отправка по почте Кадры
• Запись на FTP Видео, кадры

Эксплуатация

• Питание 12 В 0.68 А (DC), PoE IEEE 802.3 af (Class 0): End-Span, Mid-Span
• Потребляемая мощность До 8.2 Вт (DC), до 9.8 Вт (PoE)
• Рабочий диапазон температур От -45 до +50°С
• Класс защиты IP66
• Материал корпуса Металл
• Покрытие Эмаль
• Материал прокладок Силикон
• Размеры (шхвхг) 100х125х375 мм
• Вес 1050 г (нетто)
• Системные требования Microsoft Internet Explorer 11 в среде Microsoft Windows 10/8/7/Vista

Комплектация

• Комплект поставки IP-камера (с установленным объективом)
• Вариофокальный объектив 2.7 - 12 мм (установлен в камере)
• Герметичный разъем
• Кронштейн (установлен)
• Комплект крепежа
• Пакет с силикагелем
• Коробка монтажная
• Сальник М20х1.5
• Солнцезащитный козырек
• Компакт-диск (с документацией и ПО)
• Упаковочная тара
• Внимание! Источник питания в комплект поставки не входит и приобретается отдельно.
• Внимание! Все соединительные разъемы должны размещаться в герметичной монтажной коробке.
