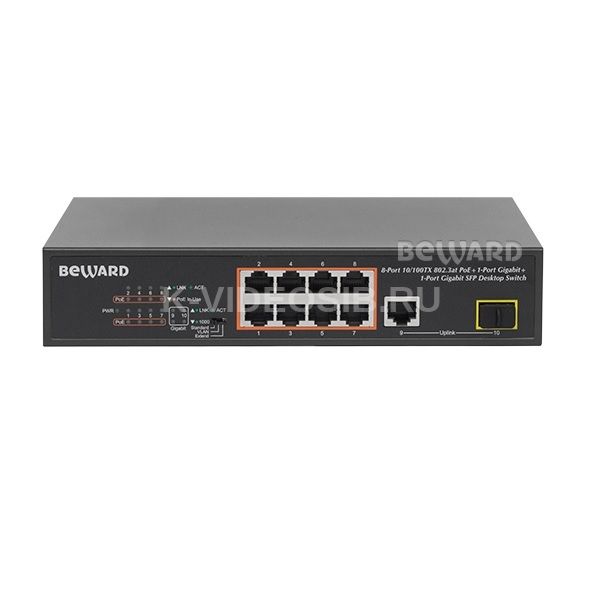

Описание Beward ST-811HP

Неуправляемый 10-портовый коммутатор ST-811HP с бюджетом по питанию PoE устройств до 120 Вт является идеальным решением для питания через сетевой кабель скоростных сетевых PTZ-камер, мультидиапазонных беспроводных точек доступа и других PoE устройств, соответствующих спецификации IEEE802.3af/at с потребляемой мощностью до 30 Вт.

Различные режимы работы “Standard”, “VLAN” и “Extend”

В коммутаторе BEWARD ST-811HP реализована удобная функция переключения режимов работы между “Standard”, “VLAN” и “Extend”. В режиме “Standard” коммутатор работает в режиме классического PoE коммутатора. В режиме “VLAN” порты 1-8 изолированы друг от друга, разрешая соединения только с устройствами, подключенными к 9-10 портам (uplink). В режиме “Extend” увеличивается максимальное расстояние подачи питания до 250 метров, снижая скорость до 10 Мбит\с, порты 1-8 также изолированы, как в режиме “VLAN”.

Простая установка. Функция Plug&Play

Коммутатор BEWARD ST-811HP поддерживает функцию Plug&Play, которая обеспечивает простую установку без дополнительной настройки. Это позволяет быстро подключить несколько сетевых устройств и тут же начать использовать созданную сеть. Управление потоком 802.3x на каждом порту минимизирует потерю пакетов при переполнении входящего буфера порта, что обеспечивает надежное соединение всех подключенных устройств. При помощи стандартных монтажных креплений из комплекта поставки, коммутатор можно поместить в 19’’ стойку.

Технология энергосбережения

Коммутатор BEWARD ST-811HP поддерживает технологию энергосбережения для сетей Ethernet в соответствии со спецификацией стандарта IEEE 802.3az (Energy-Efficient Ethernet), позволяющую существенно сократить потребление электроэнергии. Если никакое сетевое устройство не подключено к порту или подключенное устройство выключено, то, не прерывая работу остальной сети, порт автоматически переходит в спящий режим. Такая функция в значительной мере снижает затраты на электроэнергию при поддержании работы сети.

Компактность и бесшумная работа

ST-811HP имеет элегантный и компактный дизайн, таким образом, коммутатор можно разместить в любом легкодоступном месте так, чтобы он не мешал пользователям. Расположенные на передней панели порты и светодиодные индикаторы позволяют оперативно подключать оборудование и следить за состоянием подключений и питания. В ST-811HP не используется вентилятор, что делает работу коммутатора полностью бесшумной.

Особенности

• Соответствует IEEE 802.3af/at Power over Ethernet End-Span PSE

• 8 портов 10/100Мбит/с Fast Ethernet с поддержкой High PoE (30 Вт)
• 1 порт 10/100/1000BASE-T Gigabit Ethernet
• 1 порт 1000BASE-X mini-GBIC SFP
• Автосогласование и автоопределение MDI/MDI-X на всех TP портах
• PoE бюджет до 120 Вт суммарно на все порты
• Автоопределение питаемых устройств (PD)
• Защита по цепям питания для предотвращения помех между портами
• Аппаратный переключатель режима работы “Standard”, “VLAN” и “Extend”
• Максимальное расстояние подачи питания до 100 м на скорости 100 Мбит\с
• Максимальное расстояние подачи питания до 250 м на скорости 10 Мбит\с (Режим Extend)
• Управление потоком IEEE 802.3x для защиты от потери пакетов
• Поддержка функции энергосбережения для портов Ethernet (IEEE 802.3az)
• Возможность установки в 19’’ стойку с помощью штатного монтажного комплекта
• Металлический корпус, настольное исполнение
• Охлаждение корпуса за счет естественной конвекции.

Технические характеристики Beward ST-811HP

• Интерфейсы 8 портов RJ-45 10/100Base-TX (все с High PoE), 1 порт RJ-45 10/100/1000Base-TX, 1 порт SFP/mini-GBIC, автоопределение MDI/MDIX на всех портах

• Cтандарты PoE IEEE 802.3af Power over Ethernet/PSE
• IEEE 802.3at Power over Ethernet Plus/PSE
• Тип питания PoE End-Span
• Архитектура Store and Forward
• Размер таблицы MAC-адресов 4K MAC с функцией автоматического обновления
• Коммутационная матрица 5.6 Гбит/с
• Пропускная способность 4.16 Mpps 64 Б
• Максимальный размер пакета 9 Kбайт
• Управление потоком Все порты поддерживают управление потоком 802.3x в дуплексном и полудуплексном режимах

Эксплуатация

• Питание 100~240 В 2.5А (АС), 50/60 Гц
• Потребляемая мощность До 135 Вт
• Выходная мощность PoE До 30 Вт на порт (52 В (DC))
• Бюджет PoE 120 Вт
• Рабочий диапазон температур От 0 до +50°С
• Защита от статического электричества Контактный разряд ± 6 кВ постоянного тока
• Воздушный разряд ± 8 кВ постоянного тока
• Допустимый уровень влажности От 5 до 95% (без конденсата)
• MTBF (время наработки на отказ) Более 60 000 часов при температуре 25°С
• Размеры (Ш х В х Г) 220x44х150 (форм-фактор 1U)
• Вес 1220 г

Соответствие стандартам

• Стандарты IEEE 802.3 Ethernet
• IEEE 802.3u Fast Ethernet
• IEEE 802.3ab Gigabit 1000BASE-T
• IEEE 802.3z Gigabit SX/LX
• IEEE 802.3x Flow Control
• IEEE 802.3af Power over Ethernet
• IEEE 802.3at Power over Ethernet Plus (High PoE)
