Описание Beward STM-1205

Медиаконвертер STM-1205 предназначен для преобразования сигналов между медными 10/100/1000Base-T и оптическими 1000Base-SX/LX сегментами сети.

Использование

Медиаконвертер STM-1205 можно использовать вместе с любыми гигабитными SFP модулями BEWARD для соединений по схеме «точка-точка» с оптическим портом коммутатора или аналогичным медиаконвертером на другой стороне. Максимальное расстояние передачи зависит от выбранной модели SFP модуля. STM-1205 можно использовать как для построения оптической линии связи между коммутатором и камерой, так и для организации связи между двумя узлами сети.

Конструктивное исполнение

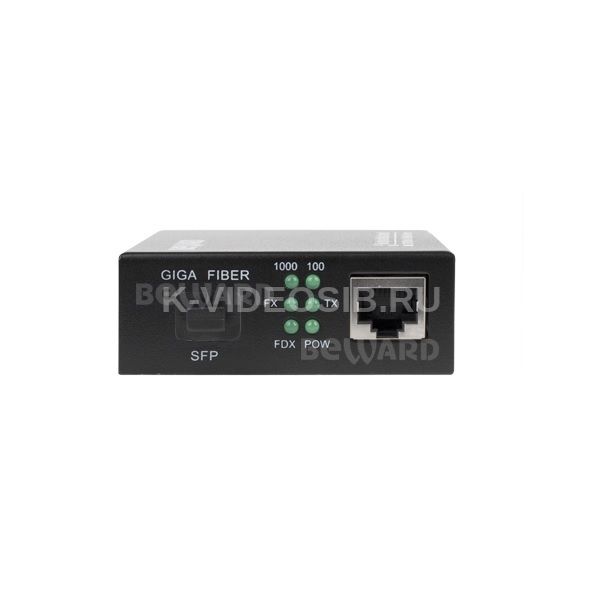

Медиаконвертер STM-1205 выполнен в прочном металлическом корпусе и имеет стандартное конструктивное исполнение, по габаритам и расположению разъемов совместимое с другими аналогичными моделями, что позволяет использовать его для установки в шасси для медиаконвертеров. На передней панели расположены: оптический порт SFP, Ethernet-порт с разъемом RJ-45 и светодиодные индикаторы, информирующие о наличии питания, скорости передачи и статусе сетевых интерфейсов. Разъём для подключения источника питания, входящего в комплект поставки, находится на задней панели.

Поддержка LFP

LFP – это функция мониторинга наличия «линка» на порту медиаконвертера. Ошибка соединения на медиаконвертере с одной стороны будет передана медиаконвертеру с другой стороны. LFP используется для мониторинга медных линий связи, подключенных к медиаконвертерам. При потере сигнала от подключенного устройства, конвертер автоматически выключит передачу сигнала на другой стороне. Таким образом, функция LFP может немедленно предупредить администратора сети о проблеме в линии связи и позволит оперативно отреагировать на неисправность.

Особенности

• Поддержка SFP модулей со скоростью 1000 Мбит/с
• Half/Full duplex и автоопределение скорости для порта RJ-45
• Автоопределение кросс подключения кабеля (Auto-MDI/MIDX)
• Поддержка Jumbo frame до 9 Кбайт
• Светодиодная индикация: Питание, скорость порта, сетевая активность, Half/Full-duplex mode
• Источник питания в комплекте поставки
• Поддерживает функцию LFP

Технические характеристики Beward STM-1205

Интерфейсы    1 порт RJ-45 10/100/1000Base-T, 1 порт SFP 1000Base-SX/LX, автоопределение MDI/MDIX на RJ-45 порте Максимальный размер пакета    9 КБ Управление потоком    Все порты поддерживают управление потоком 802.3x в дуплексном и полудуплексном режимах Функции DIP-переключателя    LFP Эксплуатация Питание    5 B (DC) 1 А Потребляемая мощность    5 Вт Рабочий диапазон температур    От -10 до +70°С Допустимый уровень влажности    От 10 до 90% (без конденсата) MTBF (время наработки на отказ)    Более 50 000 часов при температуре 25°С Размеры (дхшхв)    94х70х26 мм Вес    290 г Индикация режимов работы    Питание, скорость порта, сетевая активность, Full-duplex mode Соответствие стандартам Стандарты    IEEE 802.3 Ethernet      IEEE 802.3u Fast Ethernet      IEEE 802.3ab 1000BASE-T      IEEE 802.3z 1000BASE-SX/LX      IEEE 802.3x Flow Control Комплектация Комплект поставки    Медиаконвертер      Источник питания 5В      Инструкция по эксплуатации      Упаковочная тара
