Описание Beward STW-02404HP

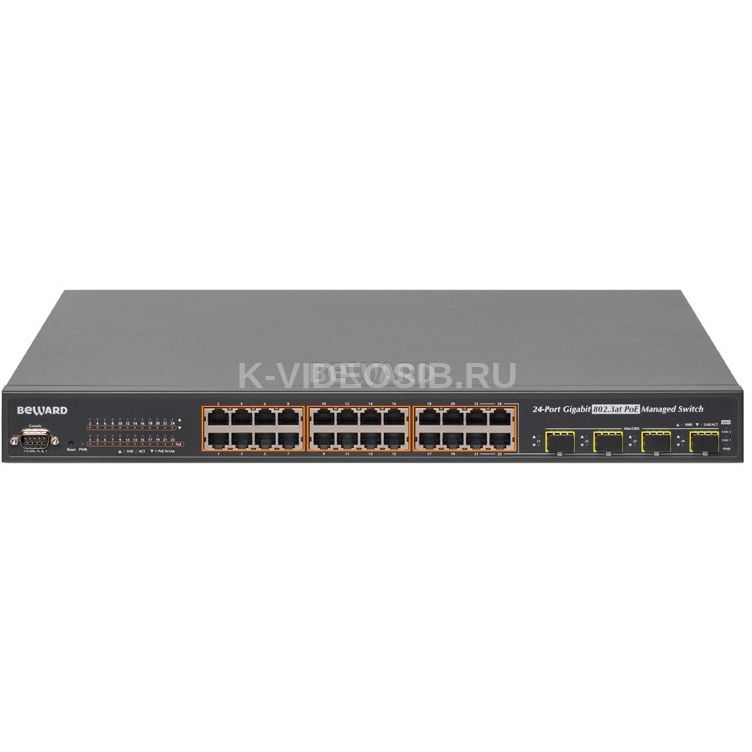

Beward STW-02404HP - управляемый гигабитный PoE-коммутатор BEWARD, предназначенный для подключения IP-камер и другого оборудования со встроенным или внешним PoE-сплиттером стандартов IEEE802.3af/at. Коммутатор поддерживает набор интеллектуальных функций управления питанием устройств с PoE. Бюджет мощности составляет 220 Вт, что достаточно для подключения большинства внутренних IP-камер стандарта IEEE 802.3af и нескольких уличных камер стандарта IEEE 802.3at с потреблением до 30.5 Вт. Для организации восходящих каналов связи коммутатор имеет 4 комбинированных гигабитных порта с возможностью установки SFP-модулей. Благодаря невысокой стоимости эта модель является идеальным решением для задач видеонаблюдения и построения локальной сети. Если необходим больший запас по мощности и требуется подключить больше устройств стандарта IEEE 802.3at, то рекомендуется выбрать следующую модель из линейки PoE оборудования BEWARD - STW-02404HPF.

Коммутатор  разработан специально для решения сложных задач видеонаблюдения в управляемой сетевой инфраструктуре с возможностью одновременного подключения большого количества IP-камер с поддержкой PoE, IP телефонов с PoE, точек доступа с PoE.

Коммутатор  позволяет в реальном времени отслеживать состояние питаемых устройств путем периодического опроса. Если одно из устройств перестаёт отвечать, то коммутатор автоматически производит его перезагрузку путем снятия и подачи питания на соответствующий порт. Эта функция избавляет системного администратора от непрерывного контроля за состоянием устройств и позволяет значительно снизить время восстановления работоспособности PoE-оборудования. Перезагрузка питания устройств по настраиваемому расписанию снижает вероятность возникновения ошибки IP-камеры в результате переполнения буфера. Кроме этого, коммутатор поддерживает функцию энергосбережения по настраиваемому расписанию. Расписание позволяет отключать питание выбранных PoE устройств в определённые интервалы времени.

Большинство IP-видеорегистраторов и IP камер имеют встроенные возможности оповещения по электронной почте. Коммутатор  расширяет их благодаря функции оповещения по различным видам событий. Она отслеживает исправность сетевых подключений, пропадание питания PoE на устройстве или его перезагрузку в результате отсутствия отклика на сигналы опроса. В случае обнаружения проблемы коммутатор отсылает оповещение с информацией о событии.

Модель поддерживает несколько типов интерфейсов управления: консоль, Web-интерфейс и SNMP. Web-интерфейс коммутаторов - наиболее простое и удобное платформонезависимое средство администрирования и управления. Для управления по протоколу SNMP подходит любое программное обеспечение, поддерживающее SNMP v.1 и v.2. Коммутатор позволяет осуществлять управление с помощью команд. Для их ввода можно использовать подключение Telnet или консольный порт. Также можно удалённо управлять коммутатором, используя зашифрованные соединения SSH, SSL и SNMPv3.

Коммутатор  поддерживает функции 2 уровня: динамическое агрегирование каналов (LACP 802.3ad); Q-in-Q VLAN (инкапсуляцию тегов IEEE 802.1Q VLAN в теги второго уровня IEEE 802.1ad tag на граничных коммутаторах, объединяющих несколько сегментов сети); защищённый VLAN; RSTP; качество обслуживания QoS (уровни от 2 до 4); контроль пропускной способности и IGMP/MLD snooping. Коммутатор поддерживает тегированные IEEE 802.1Q VLAN и до 255 групп VLAN. STW-02404HP не только поддерживает работу высокоскоростных агрегированных каналов, но и способен поддерживать подключение при сбоях в сети, повышая отказоустойчивость решения, что крайне важно для систем видеонаблюдения.

Поддержка списков контроля доступом (ACL) от 2 до 4 уровня для обеспечения безопасности подключений позволяет настроить права доступа, фильтрацию пакетов по IP адресу, TCP/UDP портам и типовым сетевым приложениям. Механизмы защиты поддерживают аутентификацию пользователей по портам и на основе MAC адресов с проверкой подлинности пользователей и устройств на основе IEEE 802.1х. Поддержка функции защищенного VLAN позволяет изолировать пользователей друг от друга. Защита от атак с использованием протокола DHCP (DHCP Snooping), функции IP Source Guard и Dynamic ARP Inspection для предотвращения отслеживания IP-адресов для атак и отбрасывание ARP-пакетов с неправильными MAC адресами надежно защищают Вашу сеть.

Коммутатор  поддерживает как 100-мегабитные, так и гигабитные восходящие соединения. Мини-GBIC порты коммутатора позволяет использовать оптические модули практически с любым типом оптоволокна, на любых расстояниях и скорости. Доступны подключение по оптике или меди через модули 100Base-FX и 1000Base-SX/LX, 2-волоконные и 1-волоконные с технологией спектрального уплотнения каналов (WDM). Передача данных по оптоволокну на расстояниях от 550 м до 2 км (многогодовое волокно) и на расстояниях до 120 км (одномодовое волокно). При необходимости модернизации 100-мегабитных каналов на большую скорость, замена коммутатора не потребуется: достаточно просто установить гигабитные SFP-модули с двух сторон.

Технические характеристики Beward STW-02404HP

• Интерфейсы - 24 RJ-45 10/100/1000Base-T (все с PoE),  4 комбо-порта 10/100/1000 Мбит/с TP и SFP (21-24), автоопределение MDI/MDIX
• DDM - 100/1000Мбит/с, 2-режимный
• Консольный порт - 1 x RS-232 DB9 последовательный порт (115200, 8, N, 1)
• Стандарты PoE - IEEE 802.3af PoE / PSE, IEEE 802.3at PoE / PSE
• Тип питания PoE - End-Span
• Архитектура - Store and Forward (с промежуточной буферизацией)
• Таблица MAC-адресов - 8K MAC с функцией автоматического обновления
• Буфер данных - 4 Мб
• Коммутационная матрица - 48 Гбит/с с неблокируемой архитектурой
• Пропускная способность - 35.7 Mpps 64 Б
• Максимальный размер пакета - 9 KБ
• Управление потоком - Все порты поддерживают управление потоком 802.3x, в дуплексном и полудуплексном режимах
• Основные интерфейсы управления - Консоль, Telnet, браузер, SNMP v.1, v.2c
• Безопасные интерфейсы управления - SSH, SSL, SNMP v.3
• Зеркалирование портов - Входящий, исходящий, оба типа трафика, множество портов в один порт
• VLAN - 802.1Q Tagged based VLAN, до 255 VLAN групп,  двойное тегирование VLAN, Функция PVLAN Edge MAC-based VLAN, VLAN на основе портов MVR (Multicast VLAN Registration), до 255 групп VLAN, 4094 идентификаторов VLAN
• Агрегирование - IEEE 802.3ad LACP/Static канал, поддержка 10 групп до 16-ти портов на канал
• QoS - Классификация трафика по условию, строго по приоритету и WRR, 8 уровней приоритета для переключения, (номер порта, приоритет 802.1p,  802.1Q VLAN тег, DSCP / TOS поле в IP-пакете)
• IGMP Snooping - IGMP (v1/v2/v3) Snooping, до 255 групп multicast, поддержка режима IGMP Querier
• MLD Snooping - MLD (v1/v2) Snooping, до 255 групп multicast,  поддержка режима MLD Querier
• Списки контроля доступа - На основе IP или MAC до 256 записей
• Управление пропускной способностью - Контроль пропускной способности на каждом потру входящий:  500 Кбит/с ~ 80 Мбит/с, исходящий: 64 Кбит/с ~ 80 Мбит/с
• SNMP MIBs - RFC-1213 MIB-II, IF-MIB, RFC-1493 Bridge MIB, RFC-1643 Ethernet MIB, RFC-2863 Interface MIB, RFC-2665 Ether-Like MIB, RFC-2819 RMON MIB (Group 1, 2, 3 and 9), RFC-2737 Entity MIB, RFC-2618 RADIUS Client MIB , RFC-3411 SNMP-Frameworks-MIB, IEEE 802.1X PAE, LLDP, MAU-MIB, PoE-Ethernet MIB
• Питание - 100~240 В 4 A (АС)
• Потребляемая мощность - До 262 Вт
• Выходная мощность PoE - До 30.8 Вт на порт (56 В 590 мА (DC))
• Бюджет PoE - 220 Вт
• Макс. число питаемых устройств - 24 (PD с мощностью до 7 Вт), 14 (PD с мощностью до 15.4 Вт), 7 (PD с мощностью до 30.8 Вт)
• Защита от электростатики - 1a - контактный разряд 3 уровень (до 6 кВ)
• Размеры (шxвxг) - 440x44.5х300 мм (форм фактор 1U)
• Вес - 4250 г
• Стандарты - IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX/100Base-FX, IEEE 802.3z 1000Base-SX/LX, IEEE 802.3ab 1000Base-T, IEEE 802.3x Flow Control and Back pressure, IEEE 802.3ad Port trunk with LACP, IEEE 802.1D Spanning tree protocol, IEEE 802.1w Rapid spanning tree protocol, IEEE 802.1s Multiple spanning tree protocol, IEEE 802.1p Class of service, IEEE 802.1Q VLAN Tagging, IEEE 802.1x Port Authentication Network Control, IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet, IEEE 802.3at Power over Ethernet PLUS, RFC 768 UDP, RFC 793 TFTP, RFC 791 IP, RFC 792 ICMP, RFC 2068 HTTP, RFC 1112 IGMP version 1, RFC 2236 IGMP version 2, RFC 3376 IGMP version 3, RFC 2710 MLD version 1, FRC 3810 MLD version 2
