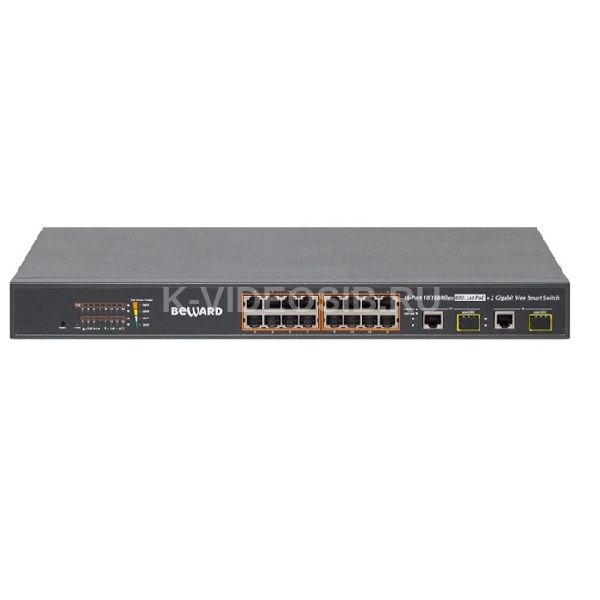

Описание Beward STW-1622HP

Web smart PoE-коммутатор Beward STW-1622HP разработан специально для создания легкомасштабируемых и простых в обслуживании систем видеонаблюдения. Набор интеллектуальных функций управления питанием устройств с PoE позволяет в реальном времени управлять ими и осуществлять мониторинг состояния сети и питания . Коммутатор предназначен для подключения IP-камер и другого оборудования со встроенным или внешним PoE-сплиттером стандартов IEEE 802.3af/at в составе систем IP-видеонаблюдения, IP-телефонии, беспроводных или комбинированных решений. Два комбинированных TP/SFP гигабитных интерфейса позволяют организовать высокоскоростные каналы передачи потоковых данных для решения задач видеонаблюдения.

Коммутатор является оптимальным решением между компактными и 24-портовыми IEEE 802.3at PoE-моделями, что позволяет оптимизировать решение по стоимости. Благодаря высокой производительности (7.2 Гбит/с) и бюджету мощности PoE до 220 Вт, к одному коммутатору можно подключить до 16 IP-камер или 16-канальный видеорегистратор. Коммутатор обеспечивает высокоскоростной восходящий канал для удаленных подключений через локальную сеть или Интернет.

Теперь вы сможете с легкостью управлять одновременно 16 устройствами с High PoE и контролировать их состояние. STW-1622HP разработан специально для решения сложных задач видеонаблюдения в управляемой сетевой инфраструктуре с возможностью одновременного подключения большого количества High PoE IP-камер любой конструкции: обычных и скоростных купольных IP-камер, с подогревом и вентиляцией, с варифокальным объективом, с ИК-подсветкой, а также PoE IP-видеодомофонов, PoE IP-телефонов или PoE точек доступа.

Для удобства использования PoE-устройств в системах видеонаблюдения, беспроводных сетях и IP телефонии, в коммутатор встроен специализированный набор функций управления: автоматическое обнаружение и классификация устройств с независимым питанием (PD), защита для предотвращения помех от питания между портами, возможность включить/выключить каждый PoE порт отдельно, назначение приоритетов подачи питания для PoE-портов, настройка предела потребляемой мощности для каждого порта PoE, питание устройств PoE по настраиваемому расписанию.

Коммутатор поддерживает ряд функций 2 уровня: динамическое агрегирование каналов (LACP 802.3ad); IEEE 802.1Q VLAN; защищённый VLAN; STP и RSTP; качество обслуживания QoS ((уровни от 2 до 4); контроль пропускной способности и IGMP/MLD snooping v.1 и v.2.

Большинство IP-видеорегистраторов и IP-камер имеют встроенные функции оповещения по электронной почте. Коммутатор расширяет их благодаря функции оповещения по различным видам событий. Она отслеживает исправность сетевых подключений, пропадание питания PoE на устройстве или его перезагрузку в результате отсутствия отклика на сигналы опроса. В случае обнаружения проблемы коммутатор отсылает оповещение с информацией о событии.

Коммутатор поддерживает функцию энергосбережения по настраиваемому расписанию. Расписание позволяет отключать питание выбранных PoE-устройств в определённые интервалы времени.

Светодиодная индикация коммутатора в реальном времени отображает мощность, потребляемую подключенными PoE устройствами. Индикатор имеет 4 градации потребления PoE-нагрузки на всех портах: 50, 100, 150 и более 190 Вт.

STW-1622HP поддерживает управление через Web-интерфейс или SNMP. Web-интерфейс коммутаторов - наиболее простое и удобное платформонезависимое средство администрирования и управления. Для управления по протоколу SNMP подходит любое программное обеспечение, поддерживающее SNMP v.1.

Коммутатор с 2 комбинированными TP/SFP портами подключается к высокоскоростным каналам передачи данных через оптический модуль SFP. В результате можно объединить в одно высокоскоростное решение несколько взаимно удалённых объектов для видеонаблюдения. Мини-GBIC порты коммутатора позволяют подключать модули, отличающиеся по типу волокна и максимальному расстоянию работы. Волоконно-оптические модули SFP поддерживают высокоскоростную передачу данных на расстояниях от 550 м до 2 км (многогодовое волокно), и до 120 км через одномодовое волокно. Коммутатор поддерживает как 100-мегабитные, так и гигабитные восходящие соединения. Мини-GBIC порты коммутатора позволяют использовать оптические модули практически с любым типом оптоволокна, на любых расстояниях и скорости.

Технические характеристики Beward STW-1622HP

• Интерфейсы - 16 портов RJ-45 10/100Base-TX,, 2 комбо-порт 10/100/1000 Мбит/с TP и SFP,, автоопределение MDI/MDIX на всех медных портах
• Cтандарты PoE - IEEE 802.3af PoE / PSE, IEEE 802.3at Enhancement PoE / PSE
• Тип питания PoE - End-Span
• Архитектура - Store and Forward
• Таблица MAC-адресов - 8 MAC с функцией автоматического обновления
• Буфер данных - 1 МБ
• Коммутационная матрица - 5.6 Гбит/с
• Управление потоком - Все порты поддерживают управление потоком 802.3x , в дуплексном и полудуплексном режимах
• Питание - 48~57 В 2.5 А (DC)
• Выходная мощность PoE - До 30 Вт на порт (56 В (DC))
• Бюджет PoE - 120 Вт стандартно, максимум 240 Вт (опционально)
• Защита от электростатики - 1a - контактный разряд 3 уровень (до 6 кВ),, 1b - воздушный разряд 3 уровень (до 8 кВ)
• Рабочий диапазон температур - От -40 до +60°С
• Допустимый уровень влажности - От 5 до 95% (без конденсата)
• MTBF (время наработки на отказ) - Более 30 000 часов при температуре 25°С
• Размеры (шxвxг) - 159х46.5х110 мм
• Вес - 5700 г
• Стандарты - IEEE 802.3 Ethernet, IEEE 802.3u Fast Ethernet, IEEE 802.3x Flow Control, IEEE 802.3af PoE, IEEE 802.3at Enhancement PoE, IEEE802.3ab 1000BASE-TX, IEEE802.3z 1000-SX/LX
