Описание Beward STWP-08HP4

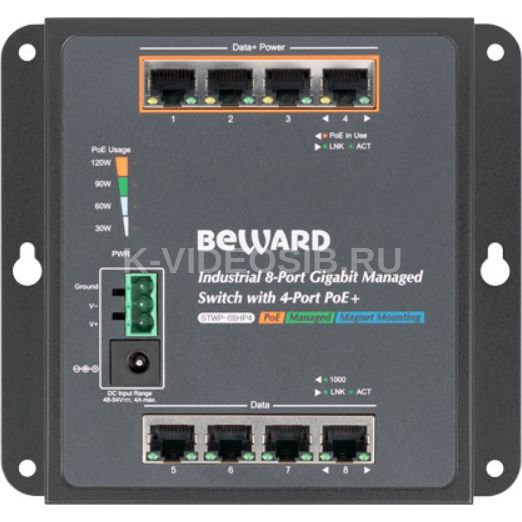

Промышленное исполнение Коммутатор STWP-08HP4 выполнен в удобном flat-type промышленном корпусе: фронтальное подключение кабелей и индикация портов делает установку и техническое обслуживание STWP-08HP4 очень удобными при размещении коммутатора в ограниченном пространстве. Возможна установка на стену, DIN-рейку или металлическую панель монтажного шкафа с помощью неодимовых магнитов в комплекте поставки. Коммутатор предназначен для работы в широком температурном диапазоне. Металлический корпус, выполняющий роль дополнительного теплоотвода, обеспечивает высокий уровень защиты от электромагнитных помех и сильных электрических скачков, которые обычно встречаются при установке в монтажных шкафах вместе с другим оборудованием. Будучи способным работать в диапазоне температур от -40 до 75 градусов цельсия, STWP-08HP4 может быть размещен практически в любых сложных условиях. Для удобства подключения коммутатор имеет 2 типа разъёма питания: стандартный DC jack 5.5х2.1 и 3-пиновая клеммная колодка.

8 независимых гигабитных портов Коммутатор промышленного класса STWP-08HP4 оснащён четырьмя портами RJ-45 с поддержкой питания сетевых устройств по технологии High PoE в соответствии со спецификацией стандарта IEEE 802.3af/at. Дополнительно, коммутатор имеет 4 порта RJ-45 Ethernet для работы с камерами без поддержки PoE или uplink подключений. Все порты коммутатора являются независимыми и работают на скорости 1000 Мбит/с.

CCTV режим - до 250 метров В коммутаторе BEWARD STWP-08HP4 реализован режим работы PoE портов Extend mode. В режиме Extend увеличивается максимальное расстояние передачи PoE до 250 метров, при этом скорость портов снижается до 10 Мбит\с. Extend mode включается индивидуально на каждом PoE порте.

Вариативный PoE бюджет Коммутатор STWP-08HP4 поддерживает питание PoE устройств при подключении источников питания с выходным напряжением 48-54 В постоянного тока. Максимальный PoE бюджет может составлять 144 Ватт. Источник питания в комплект поставки не входит и приобретает отдельно в зависимости от суммарного потребления подключаемых камер. Список рекомендуемых источников питания доступен во вкладке Аксессуары.

PoE watchdog и другие функции управления подключенными PoE устройствами Для удобства использования PoE-устройств в системах видеонаблюдения, беспроводных сетях и IP телефонии, в коммутатор встроен специализированный набор функций управления: автоматическое обнаружение и классификация устройств с независимым питанием, возможность включение/выключение каждого PoE порта отдельно, назначение приоритетов подачи питания для PoE-портов, питание устройств PoE по настраиваемому расписанию, ограничение максимальной мощности PoE на порт. Дополнительно, коммутатор поддерживает функцию PoE watchdog, которая с помощью команды ping позволяет отслеживать состояние подключенных устройств и автоматически перезагружать порты индивидуально в случае их зависания.

Эффективное управление траффиком Коммутатор STWP-08HP4 оснащен функциями QoS для приоритезации и управления траффиком. QoS включает в себя функции Storm Control, управление пропускной способностью каждого порта, 802.1p/CoS/IP DSCP QoS приоритезацию и маркировку. Это гарантирует наилучшую производительность при передаче SIP и видеопотоков и позволяет предприятиям в полной мере использовать ограниченные сетевые ресурсы.

Удобное и безопасное управление Коммутатор STWP-08HP4 поддерживает 3 основных способа управления: Web, Telnet и SNMP. Благодаря встроенному веб-интерфейсу STWP-08HP4 кроссплатформенен и прост в использовании. Поддержка SNMP RFC MIBs позволяет использовать любой стандартный SNMP агент для управления коммутатором и мониторинга. Для управления через консоль доступ к коммутатору можно получить с помощью Telnet. Кроме того, STWP-08HP4 обеспечивает безопасное удаленное управление за счет поддержки соединений по SSH, SSL и SNMP v3, которые шифруют содержимое пакетов в каждом сеансе.

Высокая сетевая безопасность BEWARD STWP-08HP4 имеет функцию Access Control List (ACL) IPv4/IPv6 уровня с 2 по 4. Его механизм защиты также включает аутентификацию пользователей и устройств 802.1X, которая может быть развернута с помощью RADIUS сервера для обеспечения безопасности на уровне портов и блокировки неавторизованных пользователей. Кроме того, STWP-08HP4 также предоставляет функции отслеживания DHCP сервера (DHCP snooping), IP source guard и dynamic ARP inspection для предотвращения вирусных атак. Стандартно коммутатор поддерживает тегирование и работу с VLAN, в том числе и при Multicast (MVR). Благодаря этим функция сетевые администраторы теперь могут создавать высокозащищенные корпоративные сети со значительно меньшими затратами времени, чем раньше.

Особенности

Промышленное исполнение flat-type, работа от -40 до +75°С  PoE watchdog 4 гигабитных порта RJ-45 с поддержкой High PoE до 36 Вт на порт 4 гигабитных порта RJ-45 Ethernet для внешних подключений Интеллектуальное управление и диагностика устройств PoE PoE бюджет до 144 Вт (зависит от мощности источника питания) Управление пропускной способностью QoS: 802.1p/CoS/IP DSCP VLAN, MVR, агрегирование портов Широкий набор функций безопасности: ACL, 802.1x, DHCP Snooping, Dynamic ARP Inspection, Strom Control и прочих Эффективное и безопасное управление через Web, SNMP, Telnet Алюминиевый корпус с ребрами охлаждения Утилита Smart Discovery для автоматического поиска коммутаторов BEWARD

Технические характеристики Beward STWP-08HP4

Интерфейсы    8 портов RJ-45 10/100/1000Base-T (из них 4 с High PoE),     автоопределение MDI/MDIX на всех портах Дальность передачи PoE    0 ~ 100m По умолчанию     0 ~ 250m При включении режима Extend (10 Мбит/с) Стандарты PoE    IEEE 802.3af Power over Ethernet/PSE,     IEEE 802.3at Power over Ethernet Plus/PSE Тип питания PoE    End-Span Архитектура    Store and Forward (с промежуточной буферизацией) Таблица MAC-адресов    8К с функцией автоматического обновления Буфер данных    4.1 Мб Коммутационная матрица    16 Гбит/с Пропускная способность    11.9 Mpps @ 64 Б Максимальный размер пакета    10 Кбайт Управление потоком    Все порты поддерживают управление потоком 802.3x      в дуплексном и полудуплексном режимах Функции управления 2 уровня Основные интерфейсы управления    Telnet, Браузер, SNMP v1, v2c Безопасные интерфейсы управления    SSH, SSL, SNMP v3 Управление пакетами    IPv4/IPv6 Зеркалирование портов    Входящий, исходящий, оба типа трафика     множество портов в один порт VLAN    802.1Q tagged-based VLAN, до 256 VLAN групп,     4094 идентификаторов VLAN      Двойное тегирование Q-in-Q VLAN      PVLAN (Edge MAC-based VLAN)      VLAN на основе портов MVR (Multicast VLAN Registration)      Voice VLAN      GVRP      Management VLAN Агрегирование    IEEE 802.3ad LACP/Static канал,     поддерживает 1 группу на 2 SFP порта QoS    8 очередей на порт      Установка приоритета 802.1p      Установка DSCP/IP приоритета пакетов IPv4/IPv6      Классификация трафика по условию,      уровню приоритета и политиках WRR QoS IGMP Snooping    IPv4 IGMP (v2/v3) snooping      IGMP querier      До 256 мультикаст групп MLD Snooping    MLD (v1/v2) Snooping, до 256 мультикаст групп Безопасность    ACL на основе IPv4/IPv6 или MAC      ACE на основе IPv4/IPv6 или MAC      Аутентификация на основе портов IEEE 802.1X      Встроенный клиент RADIUS      RADIUS/TACACS+ аутентификация      Привязка порта IP-MAC      Фильтрация по MAC      Предотвращение DoS-атак      IP source guard      DHCP Snooping      Broadcast/Unicast/Multicast Storm Control      DHCP Option82      Dynamic ARP Inspection Контроль пропускной способности    Ограничение скорости исходящего и входящего     траффика на каждом порте Spanning Tree Protocol    IEEE 802.1D Spanning Tree Protocol (STP)      IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)      IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)      STP BPDU guard, фильтрация и перенаправление BPDU SNMP MIBs    RFC 1213 MIB-II      RFC 1215 Generic Traps      RFC 1493 Bridge MIB      RFC 2674 Bridge MIB Extensions      RFC 2737 Entity MIB (version 2)      RFC 2819 RMON (Group 1, 2, 3 and 9)      RFC 2863 Interface MIB      RFC 3635 Ethernet-like MIB      RFC 3621 Power Ethernet MIB Эксплуатация Питание    48~54 В (DС) Потребляемая мощность    10 Вт (без учёта PoE) Выходная мощность PoE    До 36 Вт на порт Бюджет PoE    До 144 Вт (зависит от мощности источника питания) Рабочий диапазон температур    От -40 до +75°С Защита от статического электричества    Контактный разряд ±4 кВ     Воздушный разряд ±8 кВ Допустимый уровень влажности    От 5 до 95% (без конденсата) MTBF (время наработки на отказ)    Более 50 000 часов при температуре 25°С Размеры (шxвxг)    148х25х134 мм Вес    532 г (без источника питания) Соответствие стандартам Стандарты    IEEE 802.3 Ethernet      IEEE 802.3u Fast Ethernet      IEEE 802.3ab 1000BASE-T      IEEE 802.3x Flow Control      IEEE 802.3af Power over Ethernet      IEEE 802.3at Power over Ethernet PLUS      IEEE 802.3az Energy Efficient Ethernet (EEE)      IEEE 802.3ad Port Trunk with LACP      IEEE 802.1D Spanning Tree Protocol      IEEE 802.1w Rapid Spanning Tree Protocol      IEEE 802.1s Multiple Spanning Tree Protocol      IEEE 802.1p Class of Service      IEEE 802.1Q VLAN Tagging      IEEE 802.1x Port Authentication Network Control      IEEE 802.1ab LLDP      RFC 768 UDP      RFC 793 TFTP      RFC 791 IP      RFC 792 ICMP      RFC 2068 HTTP      RFC 1112 IGMP v1      RFC 2236 IGMP v2      RFC 3376 IGMP v3      RFC 2710 MLD v1      RFC 3810 MLD v2      RFC 4330 SNTP      ITU-T G.8032 ERPS Ring      IEC 60068-2-32 (устойчивость к свободному падению)      IEC 60068-2-27 (устойчивость к удару)      IEC 60068-2-6 (устойчивость к синусоидальной вибрации) Комплектация Комплект поставки    Коммутатор      Комплект крепежа на DIN-рейку      Комплект крепежа для настенного монтажа      Комплект магнитов для установки на металлическую поверхность      Упаковочная тара

Внимание! Источник питания в комплект поставки не входит и приобретается отдельно.
