Описание Штиль BMT-36-09

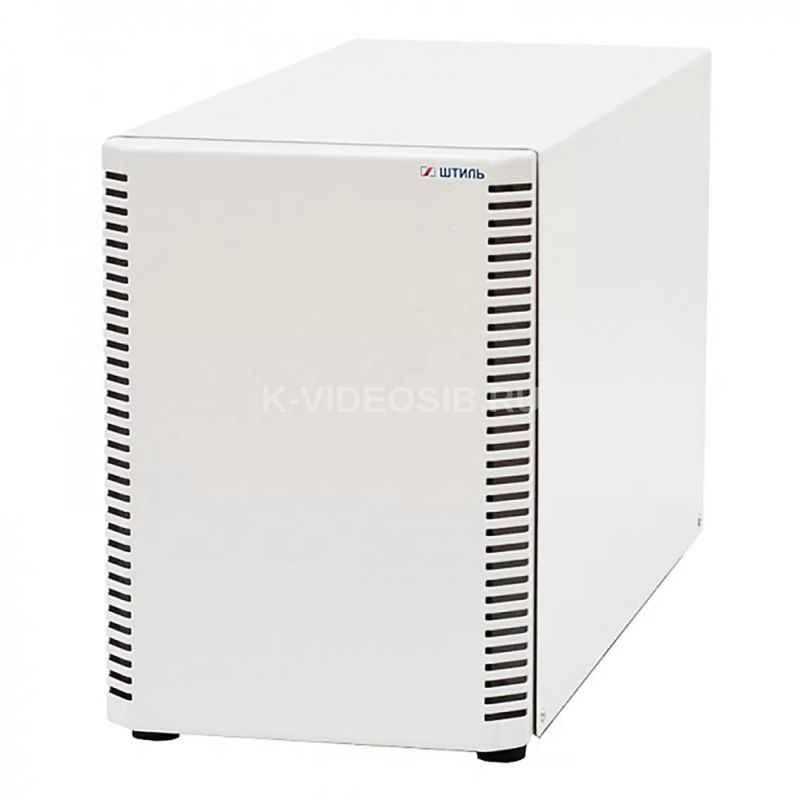

Батарейный модуль BMT-36-09 используется совместно с однофазными ИБП «Штиль» ST1101L напольного исполнения мощностью 1 кВА. Модуль представляет собой прочный металлический контейнер, в котором установлены аккумуляторные батареи для требуемого времени автономной работы ИБП. Габариты устройства соответствуют размерам модели источника бесперебойного питания, благодаря чему модуль можно компактно установить рядом с ИБП, образуя единую систему.

Номинальное напряжение группы АБ в модуле составляет 36 В. В нем установлены три аккумуляторные батареи 12 В емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 9 Ач. Поддерживается параллельное подключение батарейных модулей (до 6 шт.).

Ниже представлена таблица времени автономной работы ИБП ST1101L в зависимости от мощности нагрузки.

BMT-36-09 оснащен полным функционалом по контролю работы встроенных батарей:

• мониторингом состояния (напряжения блока, внутреннего сопротивление блока, температуры, тока, общего напряжения системы АБ);
• тестом ёмкости;
• защитой от глубокого разряда (LVD);
• термокомпенсацией заряда.

Для соединения с ИБП в BMT-36-09 имеется разъем TD50A «Андерсон».

Технические характеристики Штиль BMT-36-09

Общие Совместимость однофазный ИБП ST1101L Тип аксессуара батарейные модули Число фаз ИБП 1 в 1 Форм-фактор напольный Страна производитель Россия Аккумуляторные батареи (АБ) Тип АБ герметичные, необслуживаемые, свинцово-кислотные Номинальное напряжение АБ, В 36 Количество встроенных АБ 12В, шт. 3 Емкость одной 12-вольтовой АБ, Ач 9 Суммарная емкость АБ в модуле, Ач 9 Функционал управления АБ мониторинг состояния, тест ёмкости, защита от глубокого разряда (LVD), термокомпенсация заряда (опция) Срок службы АБ, лет 7 (в зависимости от условий эксплуатации) Подключение Тип разъема для подключения к ИБП TD50A Надежность и эксплуатационные характеристики Диапазон рабочей температуры, °С от 0 до 40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25) Диапазон температуры хранения, °С от -20 до +40 Относительная влажность, % от 0 до 95 (без конденсата) Гарантийный срок, мес 12 Механические характеристики Габаритные размеры ВхШхГ (без упаковки), мм 220х158х390 Масса, кг 23 Цвет корпуса серый
