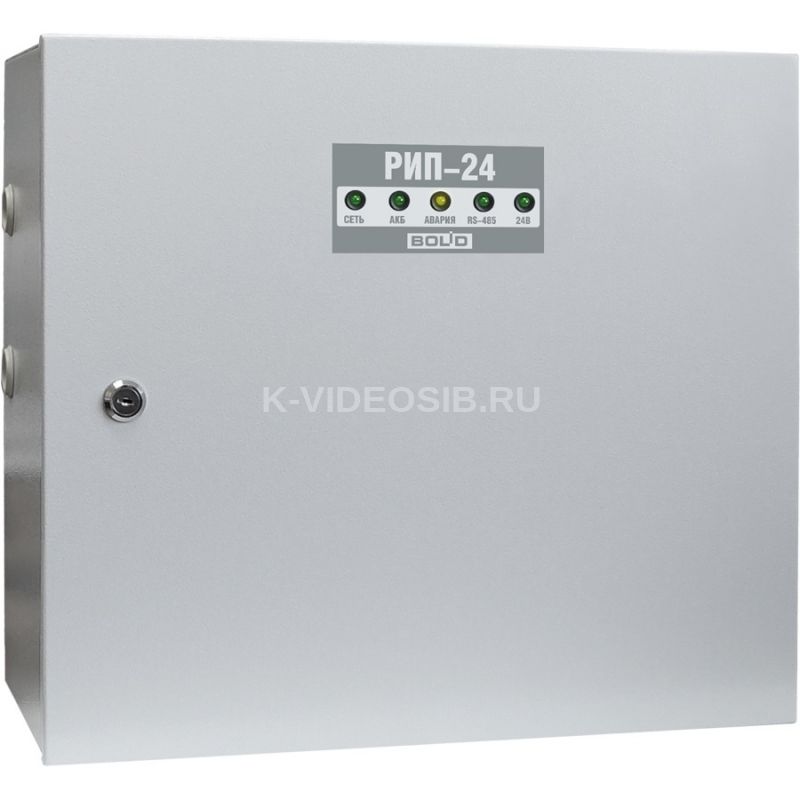

Болид РИП-24 исп. 56 (РИП-24-4/40М3-Р-RS)

Код: 1300913

Розн. цена: 12 372 руб

Ваша цена: 12 372 руб

Заказ в один клик

Быстрая
доставка

Гарантия
10 лет

Товары
сертифицирован

Описание

Описание Болид РИП-24 исп. 56 (РИП-24-4/40М3-Р-RS)

Резервированный источник питания Болид РИП-24 исп. 56 (РИП-24-4/40М3-Р-RS) предназначен для питания извещателей, приборов ОПС, СКУД и пожарной автоматики в составе ИСО "Орион". Соответствуют Техническому регламенту и сертифицированы по ГОСТ Р 53325-2012. В ИСО "Орион" РИП-24 исп.56 (РИП-24-4/40М3-Р-RS) взаимодействует с пультом "С2000M" или АРМ "Орион Про", передает данные и получает команды управления по интерфейсу RS-485. Передача событий на пульт "С2000М" или АРМ "Орион Про":

"Сброс прибора" (при включении питания РИП);

"Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В);

"Восстановление сети" (сетевое напряжение питания в пределах 150…250 В);

"Перегрузка источника питания" (выходной ток РИП более 4,5 А);

"Перегрузка источника устранена" (выходной ток РИП менее 4,5 А);

"Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи в заданных пределах);

"Восстановление ЗУ" (ЗУ обеспечивает напряжение и ток для заряда батареи в заданных пределах);

"Неисправность источника питания" (при подключённом сетевом напряжении РИП не обеспечивает выполнение п. 1.2.3);

"Восстановление питания" (при подключённом сетевом напряжении РИП обеспечивает выполнение п. 1.2.3);

"Неисправность батареи" (напряжение на одной из батареи (или на каждой) ниже 7 В или не подключена);

"Ошибка теста АБ" (внутреннее сопротивление батареи выше предельно допустимого – требуется замена или техническое обслуживание);

"Разряд батареи" (напряжение батарей ниже 22 В, при отсутствии сетевого напряжения);

"Требуется обслуживание" (время наработки батарей истекло, требуется заменить батареи);

"Восстановление батареи" (напряжение батареи выше 20 В, заряд батареи возможен);

"Тревога взлома" (корпус РИП открыт);

"Восстановление зоны контроля взлома" (корпус РИП закрыт);

"Отключение выходного напряжения" (РИП отключил выходное напряжение при отсутствии напряжения в сети и разряде батареи).

"Подключение выходного напряжения" (РИП подключил выходное напряжение при появлении напряжения в сети). Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":

Напряжение в сети;

Напряжение на каждой АБ;

Напряжение на выходе;

Ток нагрузки;

Температуры внутри корпуса РИП. Расширенный диапазон входного напряжения сети. Защита с автоматическим восстановлением работоспособности от:

Превышения выходного напряжения;

Перегрузок по выходу;

"Переполюсовки" АБ;

Замыкания клемм подключения АБ. Интеллектуальный контроль каждой аккумуляторной батареи и управление их зарядом:

Автоматическая проверка состояния каждой АБ тестовой нагрузкой;

Измерение общей емкости установленных АБ;

Расчет времени работы в резервном режиме с учетом реального тока нагрузки и степени заряда;

Программируемый таймер-счетчик времени наработки АБ;

Отключение АБ при ее разряде и превышении допустимого напряжения;

Контроль тока и напряжения зарядного устройства (ЗУ). Световая индикация и звуковая сигнализация:

Наличие сетевого напряжения;

Выход сетевого напряжения за пределы нормы (ниже 150 В или выше 250 В);

Наличие или нарушение связи по интерфейсу RS-485;

Короткое замыкание или перегрузка по выходу;

Заряд АБ;

Необходимость замены АБ или проведения технического обслуживания;

Отключение АБ при ее разряде;

Неисправность ЗУ;

Отключение выхода РИП в аварийных ситуациях. Энергонезависимый буфер событий. Релейный выход для сигнала "Неисправность". Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле, корректировка показаний сетевого вольтметра, отключения событий по АКБ с помощью программы UPROG.

Технические характеристики Болид РИП-24 исп. 56 (РИП-24-4/40М3-Р-RS)

Напряжение сети: (150...250) В
Выходное напряжение: - при питании от сети: (27±0,6) В - при питании от АБ: (19...27) В
Номинальный выходной ток: 4 А
Максимальный выходной ток (10 мин.): 5 А
Максимальная мощность, потребляемая от сети: 225 ВА
Собственный ток потребления от АБ: не более 80 мА
Емкость АБ: 40 А.ч
Световая индикация: 5 светодиодных индикаторов для отображения режимов работы и неисправностей
Встроенный звуковой сигнализатор: есть
Датчик вскрытия корпуса: есть
Интерфейс: RS-485, протокол Орион
Буфер событий: 95 событий
Релейный выход ("Неисправность"): 1 шт., оптореле
Максимальные напряжение и ток коммутации реле: 80 В, 50 мА
Время технической готовности: не более 6 с
Рабочий диапазон температур: от -10 до +40 °C
Относительная влажность: до 90% при +25 °C
Тип корпуса, степень защиты (IP): M3 (IР30)
Габаритные размеры: не более 450х400х210 мм
Масса РИП с двумя батареями DTM1240: не более 36 кг
Средний срок службы: 10 лет
Программирование РИП: Программа UProg.exe
Подключение к ПК при программировании: Через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип подключения к РИП: Клеммные колодки под винт
Подключение к сети: провод 0,75…2,5 кв.мм
Подключение нагрузки: провод 0,5…2,5 кв.мм
Подключение RS-485, реле К1: провод 0,2…2,5 кв.мм
Тип монтажа: настенный, навесной
