Описание Cabeus CLT-A-4-01X04-Z-PE-ARM-PE-DD-OUT-40

Предназначен для прокладки вне зданий: в кабельной канализации, трубах, лотках, блоках, тоннелях, коллекторах, по мостам и эстакадам. Кабель содержит оптический модуль со свободно уложенными волокнами. Свободное пространство в оптическом модуле заполнено гидрофобным гелем. Поверх оптического модуля накладываются стеклонити и внутренняя оболочка из полиэтилена. Между внутренней и внешней оболочкой проложена броня из гофрированной стальной ленты и 2 рипкорда. Внешняя оболочка выполнена из полиэтилена средней плотности стойкого к ультрафиолету.

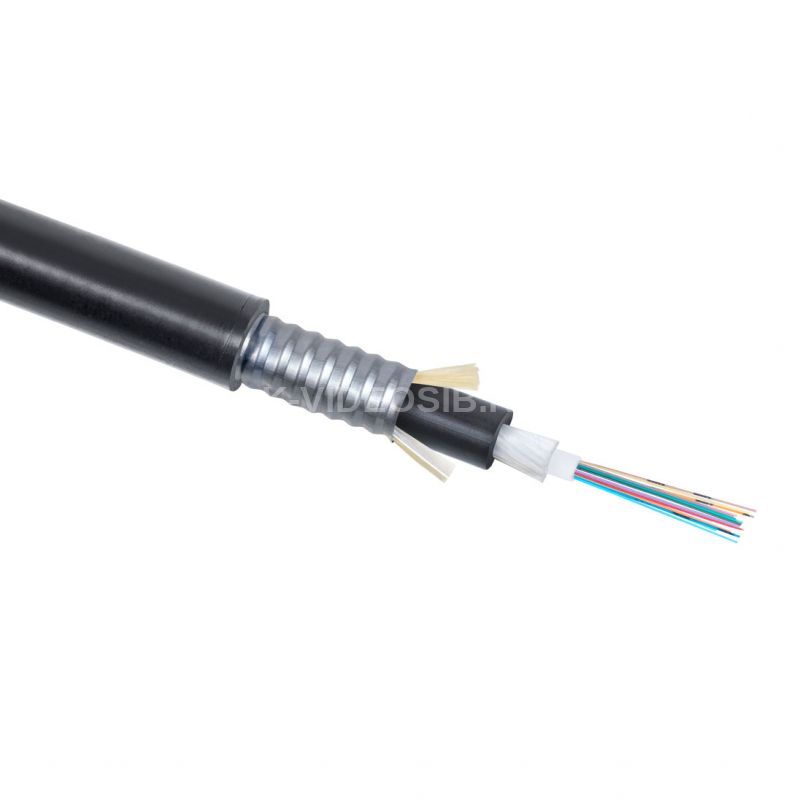

Строение кабеля

​​​​​​​

Тип оптического волокна    многомодовое 50/125 ITU-T G.651 Количество волокон в кабеле    4 Изоляция волокна    первичное буферное покрытие Армирование и гидроизоляция    стеклонити, гидрофобный гель Броня    гофрированная стальная лента Внешняя оболочка    полиэтилен средней плотности стойкий к ультрафиолету Цвет оболочки    черный Применение    внешняя прокладка Соответствие стандартам    ISO/IEC 11801 OМ3, ITU-T G.651

Технические характеристики Cabeus CLT-A-4-01X04-Z-PE-ARM-PE-DD-OUT-40

Диаметр кабеля    9,9 мм Масса кабеля    92 кг/км Температура монтажа    -10 °С…+60 °С Температура транспортировки и хранения    -50 °С…+70 °С Рабочая температура    -50 °С…+70 °С Минимальный радиус изгиба    не менее 12 диаметров кабеля Растягивающее усилие    1 кН Раздавливающее усилие    1,5 кН/100мм     Коэффициент затухания: Длина волны, нм    850    1300 Затухание, дБ/км    3,5    1,5 Широкополосность, МГц*км    1500    500
