Описание Cabeus FTP-4P-Cat.6-SOLID-LSZH

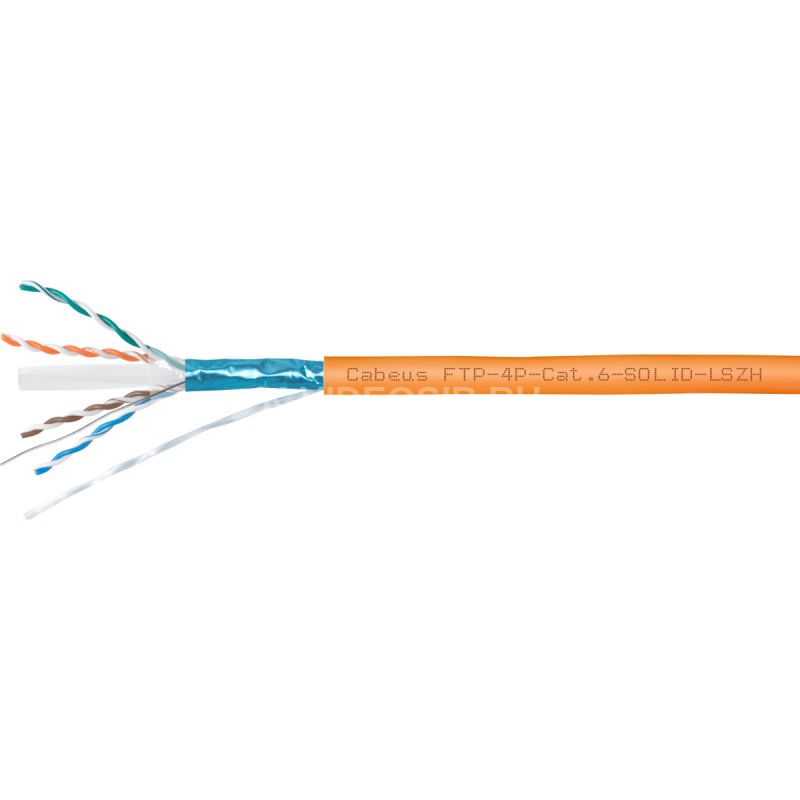

Cabeus FTP-4P-Cat.6-SOLID-LSZH Кабель витая пара экранированная FTP (F/UTP), категория 6, 4 пары (23 AWG), одножильный, LSZH, нг(А)-HF, (305 м)

Четырехпарный кабель категории 6 на основе витой пары предназначен для использования в системах передачи данных со скоростью до 1 Гбит/c. Кабель выполнен в экранированном исполнении F/UTP и предназначен для прокладки внутри зданий. Диаметр проводников составляет 0,57 мм (23 AWG). Экранирование кабеля выполнено полиэфирной алюминиевой фольгой с дренажным проводником. Внешняя оболочка выполнена из не распространяющего горение LSZH-компаунда, малодымного и не выделяющего ядовитых соединений в процессе горения, исполнение нг(A)-HF. На внешней оболочке кабеля нанесены метровые метки длины кабеля. Кабель обладает отличными характеристиками при разумной цене, что делает его оптимальным вариантом для построения сетей в проектах, в том числе где требуется гарантийная системная поддержка. Кабель поставляется на фанерном барабане. Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.

ВНИМАНИЕ! Медные кабели Cabeus обеспечивают запас характеристик в8-9 дБ на 90 метров, в отличии от дешевого сегмента в1,5-2 дб. Остерегайтесь кабелей сомнительного качества.



1 – Внешняя оболочка 2 – Rip-cord (разрывная нить) 3 – Дренажный проводник 4 – Экран из полиэфирной алюминиевой фольги 5 – Защитная пленка 6 – Сепаратор 7 – Медный проводник 8 – Изоляция проводника



Схема строения кабеля

Параметр Значение

Напряжение	не более 50 В
Категория	6
Число пар	4
Тип	F/UTP
Диаметр проводника	0,57 ± 0,005 мм (23 AWG)
Проводник (жила)	одножильный, электротехническая медь
Материал оболочки кабеля	LSZH, нг(А)-HF
Цвет	оранжевый
Применение	внутренняя прокладка
Масса	20,0 ± 0,5кг
Упаковка	фанерный барабан
Длина кабеля	305м



Технические характеристики Cabeus FTP-4P-Cat.6-SOLID-LSZH

Технические параметры

Категория	6
Тип	F/UTP
Соответствие стандартам	ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429
Применение	внутренняя прокладка
Проводник	Материал	одножильный, электротехническая медь
	Диаметр	0,57 ± 0,005 мм (23 AWG)
Изоляция проводника	Материал	полиэтилен высокой плотности (HDPE)
	Диаметр проводника по изоляции	1,12 ± 0,05 мм
Экранирование	Внешний экран	полиэфирная алюминиевая фольга
	Дренажный проводник	одножильный, луженая медь
Оболочка кабеля	Материал	LSZH, нг(А)-HF
	Толщина	0,6 ± 0,05 мм
	Диаметр кабеля	7,5 ± 0,5 мм
	Цвет	оранжевый
Параметры кабеля	Упаковка	фанерный барабан
	Длина	305 ± 1,5м
	Допустимое растягивающие усилие	не более 110Н
	Допустимый радиус изгиба	не менее 8 Ø
	Допустимая температура хранения	от -20 до +60
	Допустимая температура эксплуатации	от -20 до +60
	Допустимая температура монтажа	от 0 до +50
Электрические характеристики	Волновое сопротивление	100 ± 15Ом
	Разброс задержки распространения (1~100 МГц)	≤20 нс/100 м
	Омическая асимметрия	≤5%
	Напряжение	не более 50 В



Частотные характеристики

Частота, МГц RL, дБ IL, дБ/100м NEXT, дБ PS NEXT, дБ ELFEXT, дБ PS ELFEXT, дБ

1,00	20,0	2,00	74,3	72,3	67,8	64,8
4,0	20,3	3,8	65,3	63,3	55,8	52,8
8,0	24,5	5,3	60,8	58,8	49,7	46,7
10,0	25,0	6,5	50,3	47,3	43,8	40,8
16,0	25,0	8,2	47,3	44,3	39,7	36,7
20,0	25,0	9,3	45,8	42,8	37,7	34,7
25,0	24,3	10,4	44,3	41,3	35,8	32,8
31,25	23,6	11,7	42,9	39,9	33,9	30,9
62,5	21,5	17,0	38,4	35,4	27,8	24,8
100,0	20,1	22,0	35,3	32,3	23,8	20,8
200,0	18,0	29,0	39,8	37,8	21,8	18,8
250,0	17,3	32,8	38,3	36,3	19,8	16,8
