Описание Cabeus ND-05C-47U80/120-BK

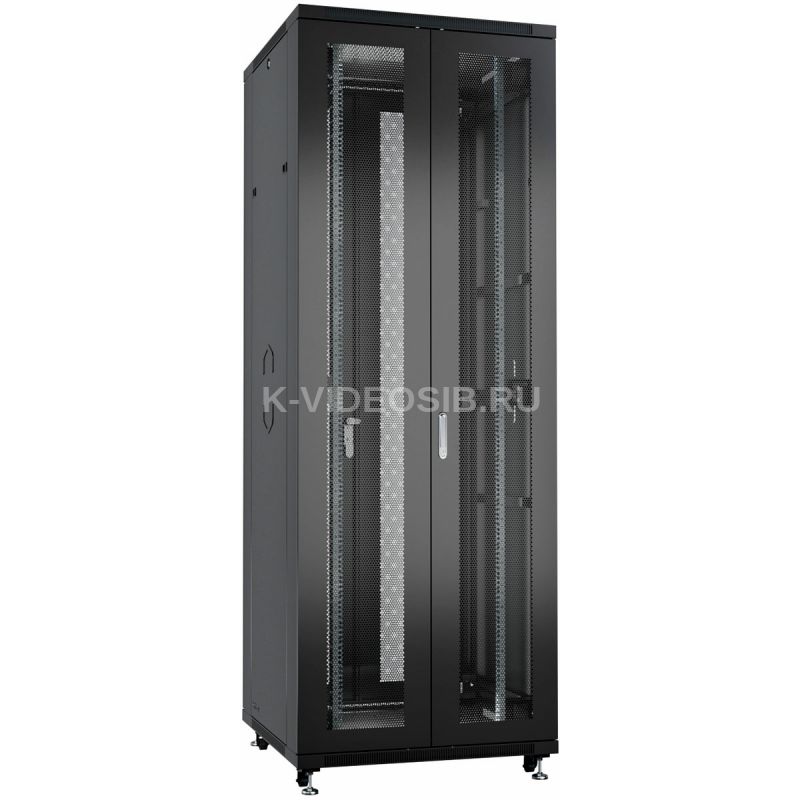

Cabeus ND-05C-47U80/120-BK Шкаф монтажный телекоммуникационный 19" напольный для распределительного и серверного оборудования 47U 800x1200x2277mm (ШхГхВ) передняя и задняя двойные перфорированные двери, ручки с замком, цвет черный (RAL 9004)



Шкаф монтажный телекоммуникационный предназначен для размещения телекоммуникационного, электротехнического, кроссового и иного оборудования стандарта 19 дюймов (19”), в соответствии с ГОСТ 28601.2(МЭК 297-2).

Каркас шкафа состоит из двух сварных рам, соединяющих между собой крышу и основание. За счет такой конструкции распределенная нагрузка может достигать 800 кг.

Шкаф комплектуется передними и задними двустворчатыми дверями с ригельным замком и съемными боковыми панелями. Передние и задние двери металлические с перфорацией.

Доступ в шкаф для монтажа и обслуживания возможен с четырех сторон, для ввода кабелей предусмотрены щеточные вводы в крыше и в основании.

С помощью дополнительных крепежных элементов шкафы можно установить в ряд.

4 вертикальных монтажных профиля имеют юнитовую маркировку и регулируются по глубине.

В основание шкафа предусмотрена установка винтовых опор (ножек) позволяющих компенсировать неровности пола, так же возможна установка шкафа на роликовые опоры.

Шкаф выполнен в климатическом исполнении УХЛ4.2 по ГОСТ 15150-69 и предназначен для эксплуатации в закрытых помещениях. Степень защиты шкафа соответствует IP 20.

Поставляется в разобранном виде, упакованный в 3 коробки.

В днище шкафа 2 щеточных ввода и 5 съемных заглушек. Крепежный комплект 50шт. (винт+квадратная гайка).	Легко съемные и перенавесные двери Монтажные профиля имеют Юнитовую (U) разметку	Щеточный ввод и перфорация для вентиляции.



Болт заземления	Вид сверху	Упаковка состоит из трех частей.



Вид с боку.	Вид сзади	Вид спереди



Съемные боковые панели.	В разобранном виде.



Технические характеристики Cabeus ND-05C-47U80/120-BK

Параметр Значение

Вид установки	Напольный
Полезная высота, U	47
Высота шкафа, мм	2204 (без опор)
Ширина шкафа, мм	800
Глубина шкафа, мм	1200
Передняя дверь	Перфорированная двустворчатая с ригельным замком/поворотная ручка с замком
Задняя дверь	Перфорированная двустворчатая с ригельным замком/поворотная ручка с замком
Боковые панели	Съемные, защелки и замок
Крыша	Перфорация, щеточный ввод
Основание	Съемные заглушки, щеточные вводы
Цвет	Черный RAL 9004
Покраска	Порошковая
Степень защиты	IP 20
Максимальная статическая нагрузка, кг	800
Рама	Сталь 1,5 мм
Боковые панели, крыша, основание, двери	Сталь 1,2 мм
Монтажный профиль	Оцинкованная сталь 2 мм
Упаковка, мест	3
Масса брутто (не более), кг	144
Масса нетто (не более), кг	140



Комплектация шкафа

Параметр Значение

Рама каркаса шкафа	2
Монтажный профиль 19”	4
Дверь передняя с ручкой и замком	2
Дверь задняя с замком	2
Боковые стенки с защелками и замками	2
Крыша шкафа	1
Основание шкафа	1
Консоль для крепления монтажных профилей 19”	12
Направляющая для крепления монтажных профилей 19”	6
Опорный уголок для монтажных профилей 19"	2
Заглушки кабельных вводов	5
Щеточные вводы	3
Комплект крепежа для сборки	1
Роликовые опоры	4
Винтовые опоры	4
Паспорт и руководство по сборке	1
