Описание Cabeus PL-24-Cat.6-Dual

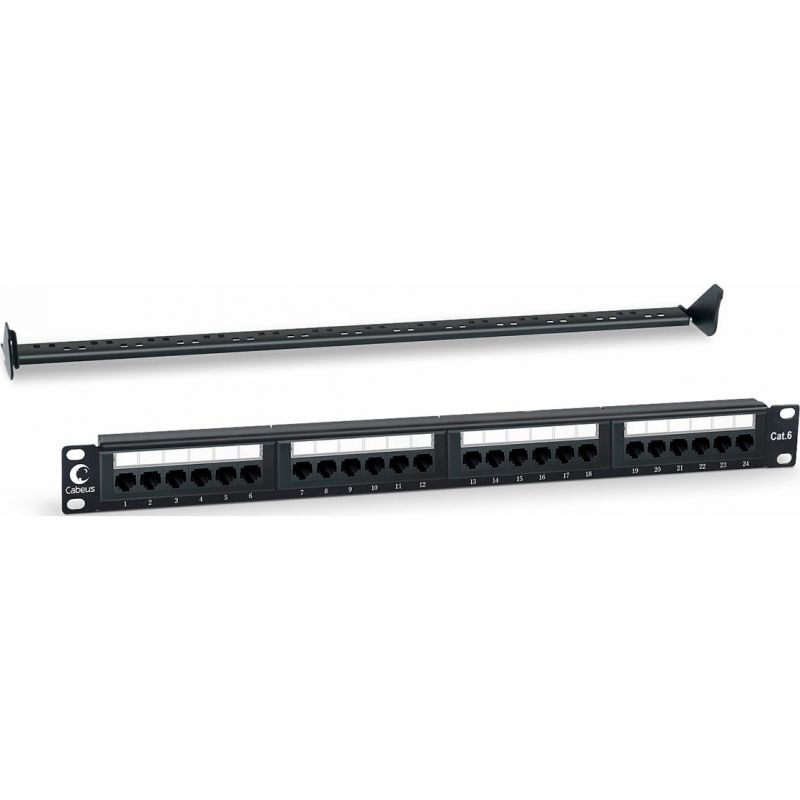

Cabeus PL-24-Cat.6-Dual IDC Патч-панель 19" (1U), 24 порта RJ-45, категория 6, Dual IDC, с задним кабельным организатором

Код: 7128c

Коммутационные панели (патч-панели) предназначены для терминирования на них кабелей различных подсистем СКС и для коммутации отдельных элементов сети друг с другом при помощи коммутационных шнуров. Неэкранированная патч-панель Cabeus выполнена в 19” формате и предназначена для установки в телекоммуникационные шкафы и стойки. Соответствует характеристикам категории 6. С лицевой стороны все порты пронумерованы и имеют дополнительные поля для нанесения маркировки. С тыльной стороны патч-панели размещены контакты типа Dual IDC с цветной маркировкой по двум стандартам: T568 А и B. Ножи контактов располагаются под 45°, что лучше сказывается на передаточных характеристиках разъема. Для заделки проводников подходят ножи тип 110 и Krone. В комплект патч-панели входит съемный задний организатор для фиксации кабелей.

Описание

• Тип установки: шкаф или стойка 19''
• Высота: 1U (24 порта)
• Категория: 6
• Полоса пропускания: 250 МГц
• Тип разъема: RJ45/8р8с
• Исполнение: неэкранированное
• Тип терминирования: 110/Krone

Комплект поставки

• Патч-панель – 1шт
• Задний кабельный организатор – 1шт
• Стяжка нейлоновая – 4шт
• Комплект крепежа (винт, шайба, гайка М6) – 4шт
• Упаковка: индивидуальная картонная коробка

Соответствие стандартам

• ISO/IEC 11801, TIA/EIA-568, ГОСТ Р 28601, ГОСТ Р 53246

Пример монтажа в наполные шкафы Cabeus

Технические характеристики Cabeus PL-24-Cat.6-Dual

Технические характеристики

Параметр Значение

Ширина (мм)	436
Ширина с креплением (мм)	482
Высота (мм)	45 / 1U
Глубина / Длина (мм)	34
Вес (кг)	0,5
Вес в упаковке (кг)	0,72
Ширина упаковки (мм)	515
Длина упаковки (мм)	100
Высота упаковки (мм)	65
Объем (м3)	0,003
Количество портов	24
Тип	неэкранированная
Заделка контактов	Dual IDC (110 и Krone)
Цвет	черный



Электрические характеристики

Параметр Значение

Контактное сопротивление	не более 20 мОм
Сопротивление изоляции	не менее 500 мОм



Эксплуатация

• Подключаемые проводники: одножильные 22 – 25 AWG
• Количество подключений: не менее 750 циклов
• Усилие удержания разъема: 50Н/1 мин
• Допустимая температура хранения: от -40 до +70
• Допустимая температура монтажа: от 0 до +50
• Допустимая температура эксплуатации: от +5 до +60

Материалы

• Корпус: сталь 1,6 мм
• Печатная плата (РСВ): двухслойный стеклотекстолит (FR-4) 1,6 мм
• Корпус: ударопрочный ABS-пластик, UL-94V-0
• Корпус IDC-модуля: поликарбонат (РС), UL-94V-0
• Разъемы: ABS-пластик, UL-94V-0, контакты – фосфористая бронза с напылением золотом 1,27 мкм поверх 2,54 мкм никеля
• IDC-контакты: фосфористая бронза с покрытием 2,54 мкм сплавом олова
• Организатор: сталь 1,6 мм

Особенности конструкции

• Контакты Dual IDC, обеспечивающие наименьшие перекрестные помехи
• Цифровая маркировка портов с лицевой стороны панели
• Дополнительные площадки для маркировки с лицевой стороны
• Цветовая и цифровая маркировка контактов с обратной стороны панели в соответствии с Т568В и Т568А

Поддерживаемые приложения

• 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
